Montageanleitung für Coaster Fine Furniture 193962NAT Stuhl
Diese Montageanleitung führt Sie Schritt für Schritt durch den Aufbau des Coaster Fine Furniture 193962NAT Stuhls. Enthält eine vollständige Teileliste, Hardware-Übersicht und detaillierte Montageanweisungen für eine schnelle und einfache...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Coaster Fine Furniture 193962NAT Stuhl ist für den privaten Gebrauch bestimmt und erfordert ca. 20 Minuten Montagezeit. Ein Kreuzschlitzschraubendreher wird benötigt, ist aber nicht im Lieferumfang enthalten. S. 2, 3
Wichtigste Schritte
- Sortieren Sie die Hardware vor Beginn nach Größe. S. 2
- Überprüfen Sie die Vollständigkeit der Teile vor dem Aufbau. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Montagezeit | 20 Minuten | Geschätzte Zeit für den Aufbau | S. 2 |
Wo es im PDF steht
- Teileliste S. 2
- Hardware-Liste S. 3
- Montageschritte S. 4, 5, 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau des Coaster Fine Furniture 193962NAT Stuhls. Die geschätzte Montagezeit beträgt etwa 20 Minuten. Das Produkt ist ausschließlich für den privaten Gebrauch im Haushalt bestimmt und nicht für gewerbliche Einrichtungen geeignet.
Vorbereitung und Sicherheit
- Überprüfen Sie vor Beginn, ob alle Teile und Hardware-Komponenten vollständig vorhanden sind.
- Sortieren Sie die Hardware vor dem Start nach Größe, um den Aufbau zu erleichtern.
- Folgen Sie den Anweisungen in der nummerierten Reihenfolge.
- Ein Kreuzschlitzschraubendreher wird für den Aufbau benötigt, ist jedoch nicht im Lieferumfang enthalten.
- Versuchen Sie nicht, defekte oder beschädigte Teile zu reparieren oder zu modifizieren. Kontaktieren Sie bei Problemen sofort den Händler.
Teileliste
Der Lieferumfang umfasst folgende Hauptkomponenten:
- Rechter Beinrahmen (A)
- Linker Beinrahmen (B)
- Vordere Schiene lang (C)
- Hintere Schiene kurz (D)
- Vordere untere Schiene lang (E)
- Rückenlehne (F)
- Rückenkissen (G)
- Sitzkissen (H)
Hardware-Übersicht
Für die Montage werden folgende Hardware-Teile benötigt:
- Inbusschlüssel (M4 x 100mm)
- Schrauben (verschiedene Größen: M6 x 40mm, #8 x 1 1/2'', #8 x 1 1/4'', #8 x 1'')
- Sicherungsringe (1/4")
- Nockenbolzen (263.20.847)
- Holzdübel (M8 x 30mm)
Montageanleitung
Befolgen Sie die Schritte 1 bis 9, um den Stuhl korrekt zusammenzubauen. Achten Sie darauf, alle Schrauben fest anzuziehen, aber nicht zu überdrehen.
Abmessungen
Der Stuhl hat eine Gesamthöhe von 31,75 Zoll. Detaillierte Maße für Sitzfläche, Rückenlehne und Beine sind in der technischen Zeichnung auf der letzten Seite der Anleitung aufgeführt. Beachten Sie eine Dimensionstoleranz von ±5%.
Praktische Hilfe
Typische Probleme
Teile fehlen oder sind beschädigt
Versuchen Sie nicht, defekte Teile zu reparieren oder zu modifizieren. Kontaktieren Sie sofort den Händler.
Vor der Verwendung
- Sortieren Sie die Hardware nach Größe.
- Überprüfen Sie, ob alle Teile und Hardware vor Beginn vorhanden sind.
- Stellen Sie sicher, dass Sie einen Kreuzschlitzschraubendreher zur Hand haben (nicht im Lieferumfang enthalten).
- Planen Sie ca. 20 Minuten für den Aufbau ein.
Technische Daten in der Praxis
- Verwendungszweck
- Nur für den privaten Gebrauch im Haushalt, nicht für gewerbliche Einrichtungen.
Abbildungen und Diagramme

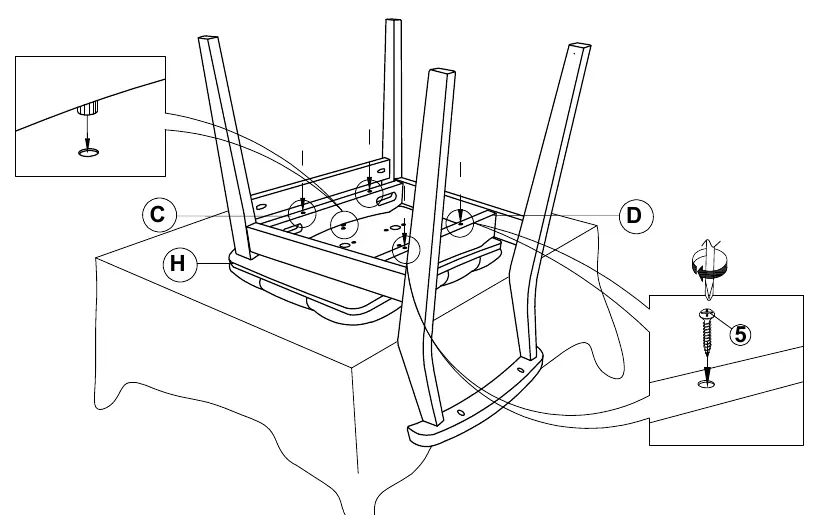

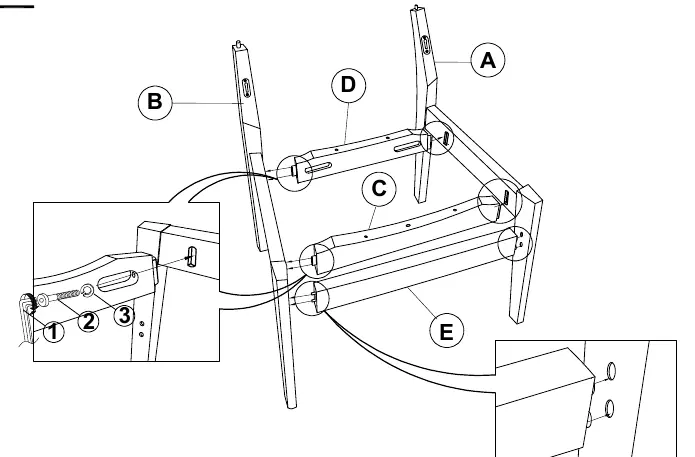

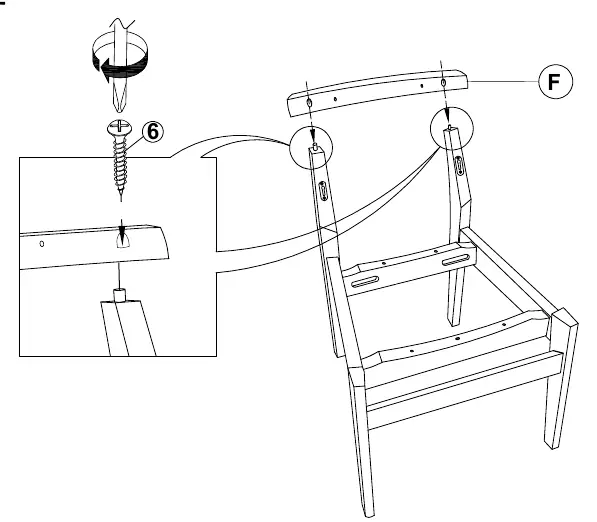

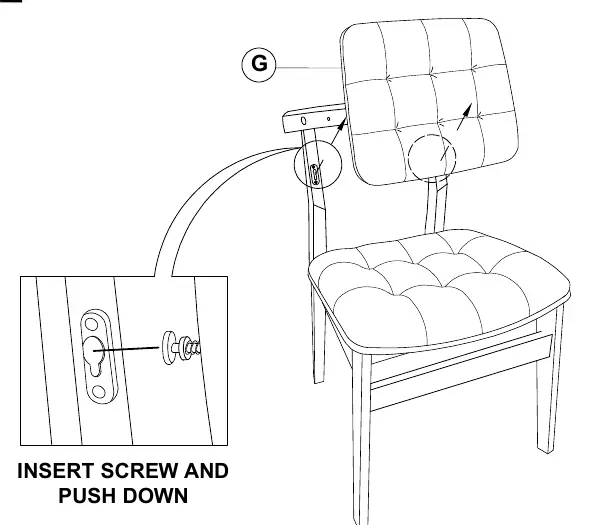

- Die Anleitung verwendet nummerierte Schritte (1-9), um den Zusammenbau der Beinrahmen, Schienen und Kissen zu verdeutlichen.
