Montageanleitung für Coaster Fine Furniture 193952NAT Stuhl
Detaillierte Montageanleitung für den Coaster Fine Furniture 193952NAT Stuhl. Diese Anleitung enthält eine vollständige Teileliste, eine Übersicht der benötigten Hardware sowie eine Schritt-für-Schritt-Anleitung für eine schnelle und...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Coaster Fine Furniture 193952NAT Stuhl ist für den privaten Gebrauch bestimmt und erfordert eine Montagezeit von ca. 20 Minuten. Ein Kreuzschlitzschraubendreher wird benötigt, ist aber nicht im Lieferumfang enthalten. S. 2, 3
Wichtigste Schritte
- Montage des Stuhlgestells S. 4, 5
- Anbringen der Polster S. 6, 7
Probleme und Lösungen
Beschädigte oder defekte Teile
Nicht versuchen zu reparieren oder zu modifizieren. Kontaktieren Sie sofort den Händler.
S. 2Wo es im PDF steht
- Teileliste S. 2
- Hardware-Übersicht S. 3
- Montageschritte S. 4, 5, 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Montageanleitung führt Sie durch den Aufbau des Coaster Fine Furniture 193952NAT Stuhls. Die geschätzte Montagezeit beträgt etwa 20 Minuten. Bitte beachten Sie, dass für die Montage ein Kreuzschlitzschraubendreher erforderlich ist, der nicht im Lieferumfang enthalten ist. Das Produkt ist ausschließlich für den privaten Gebrauch im Haushalt bestimmt und nicht für gewerbliche Einrichtungen geeignet.
Vorbereitung
- Sortieren Sie die gesamte Hardware vor Beginn der Montage nach Größe.
- Überprüfen Sie anhand der Teileliste, ob alle Komponenten und Hardwareteile vollständig vorhanden sind.
- Folgen Sie den Anweisungen in der nummerierten Reihenfolge, um eine schnelle und einfache Montage zu gewährleisten.
- Versuchen Sie nicht, beschädigte oder defekte Teile zu reparieren oder zu modifizieren; kontaktieren Sie in diesem Fall sofort den Händler.
Teileliste
Stellen Sie sicher, dass folgende Teile vorhanden sind:
- A: Rechtes Beinrahmen (1 Stk.)
- B: Linkes Beinrahmen (1 Stk.)
- C: Vordere Schiene (lang) (1 Stk.)
- D: Hintere Schiene (kurz) (1 Stk.)
- E: Vordere untere Schiene (lang) (1 Stk.)
- F: Rückenlehne (1 Stk.)
- G: Rückenpolster (klein) (1 Stk.)
- H: Sitzpolster (groß) (1 Stk.)
Hardware-Übersicht

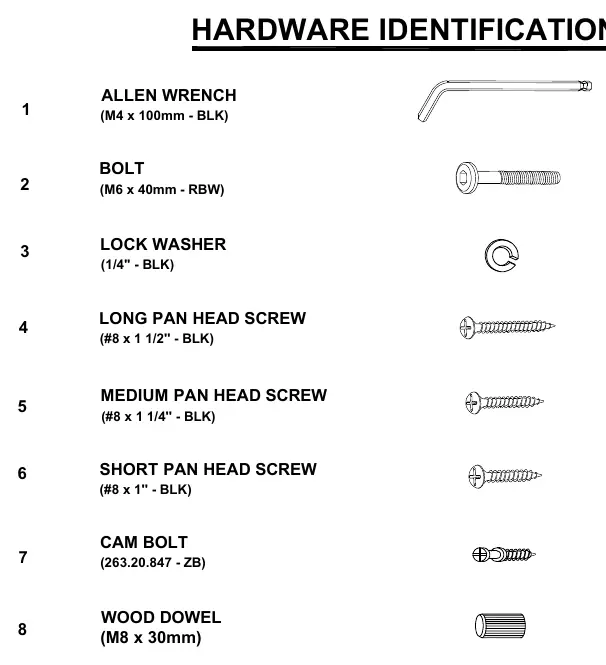

Die Hardware umfasst Inbusschlüssel (M4), Bolzen (M6x40mm), Sicherungsscheiben, verschiedene Schrauben (lang, mittel, kurz), Nockenbolzen und Holzdübel.
Montageanleitung

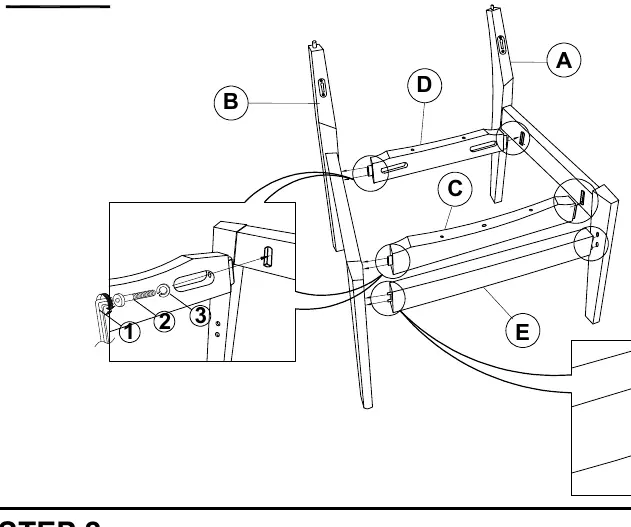

Schritt 1-2: Verbinden Sie die Beinrahmen (A, B) mit den Schienen (C, D, E) unter Verwendung der entsprechenden Bolzen und Sicherungsscheiben. Verwenden Sie den mitgelieferten Inbusschlüssel.
Schritt 3-4: Montieren Sie die Rückenlehne (F) an das Gestell. Setzen Sie den Holzdübel (8) ein.

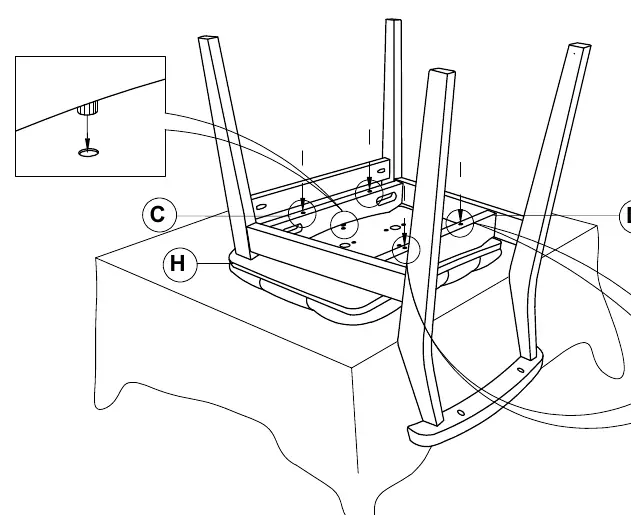

Schritt 5-6: Befestigen Sie das Sitzpolster (H) und das Rückenpolster (G) am Rahmen. Verwenden Sie hierfür die mitgelieferten Schrauben (5, 7).

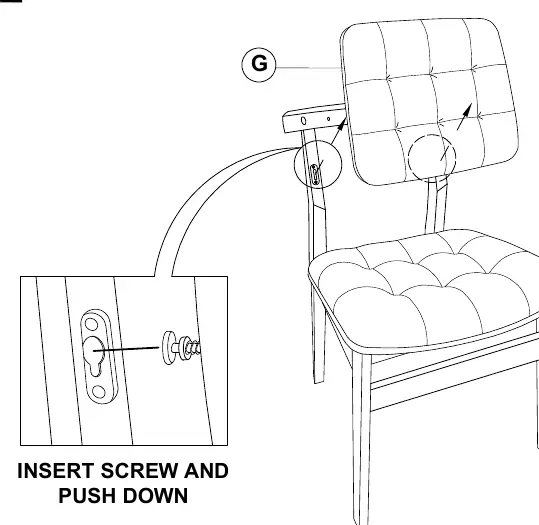

Schritt 7-8: Sichern Sie die Polster durch Einsetzen und Festziehen der Schrauben (6) von der Unterseite.
Schritt 9: Überprüfen Sie alle Verbindungen auf festen Sitz. Der Stuhl ist nun einsatzbereit.
Praktische Hilfe
Typische Probleme
Teile fehlen oder sind beschädigt
Versuchen Sie nicht, beschädigte Teile zu reparieren oder zu modifizieren. Kontaktieren Sie sofort den Händler.
Vor der Verwendung
- Sortieren Sie die Hardware nach Größe.
- Überprüfen Sie vor Beginn der Montage, ob alle Teile und Hardware vorhanden sind.
- Halten Sie einen Kreuzschlitzschraubendreher bereit (nicht im Lieferumfang enthalten).
- Stellen Sie sicher, dass Sie den Anweisungen in der nummerierten Reihenfolge folgen.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für jeden Montageschritt.
- Die Hardware-Identifikationsseite zeigt die genauen Maße der Schrauben und Bolzen.
Modellkompatibilität
- Das Produkt ist für den Innenbereich konzipiert.
