Montageanleitung für ClosetMaid Suite Symphony Schrank-Organizer
Detaillierte Montageanleitung für den ClosetMaid Suite Symphony Schrank-Organizer und die passenden Schubladen. Enthält Schritt-für-Schritt-Anweisungen für den Aufbau, die Wandbefestigung und die Installation der Schubladenelemente.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Anleitung beschreibt die Montage des ClosetMaid Suite Symphony Schrank-Organizers und der passenden Schubladen. Die Wandbefestigung ist für alle Einheiten zwingend erforderlich. S. 1, 13, 18
Wichtigste Schritte
- Wandbefestigung durchführen S. 13, 14
- Nockenverschlüsse festziehen S. 4, 10
Erste Inbetriebnahme
- Montieren Sie den Turm gemäß den Schritten 1-12, bevor Sie die Schubladen installieren. S. 5, 16
Probleme und Lösungen
Regal biegt sich
Überlastung; Gewicht reduzieren.
S. 2, 19Wartung und Reset
- Regelmäßige Überprüfung der Wandbefestigung und der Nockenverschlüsse. S. 2, 19
Wo es im PDF steht
- Sicherheitshinweise S. 2, 19
- Teileliste S. 3, 21
- Montage Turm S. 5, 16
- Montage Schubladen S. 23, 32
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage des ClosetMaid Suite Symphony Schrank-Organizers sowie der optionalen Schubladenelemente. Wichtig: Alle Einheiten müssen zwingend an der Wand befestigt werden, um ein Umkippen zu verhindern. Bei der Stapelung von Einheiten muss die untere Einheit zuerst an der Wand befestigt werden.
Sicherheitshinweise
- Das Produkt enthält Kleinteile, die eine Erstickungsgefahr für kleine Kinder darstellen können.
- Überladen Sie das Gerät nicht. Wenn sich Regale, Ober- oder Unterteile um mehr als 1,2 cm biegen, ist das Gerät überlastet.
- Klettern oder stehen Sie nicht auf dem Gerät.
- Befestigen Sie nichts an den Seiten, der Rückseite oder der Vorderseite des Geräts, da dies zu Instabilität führen kann.
- Verwenden Sie beim Umgang mit Elektrowerkzeugen und Leitern geeignete Sicherheitsvorkehrungen.
Vorbereitung und Teileidentifikation

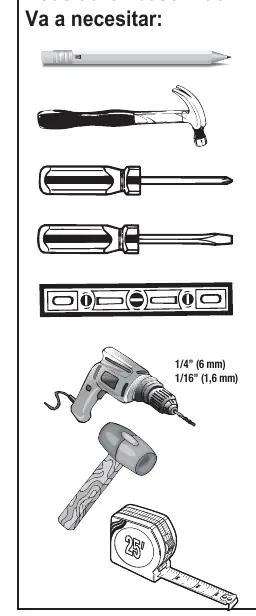

Machen Sie sich vor Beginn mit allen Teilen vertraut. Überprüfen Sie die Mengen anhand der Teileliste. Sie benötigen für die Montage unter anderem einen Bleistift, Hammer, Schraubendreher, Wasserwaage, Bohrmaschine (mit 1/4" und 1/16" Bohrern) und ein Maßband.
Montage des Schrank-Organizers

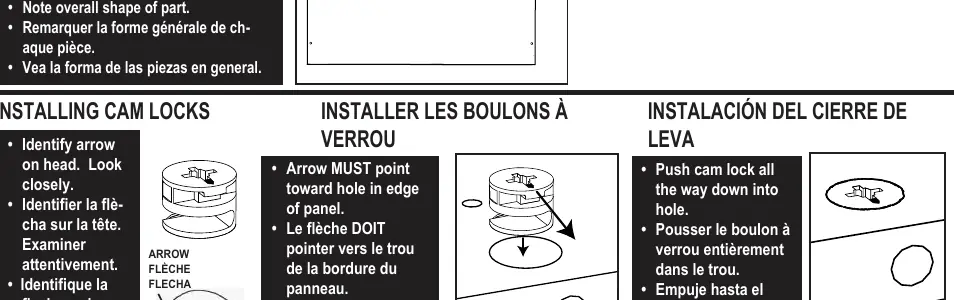

Die Montage basiert auf dem Einsatz von Nockenverschlüssen (Cam Locks) und Nockenbolzen (Cam Posts). Achten Sie darauf, dass die Pfeile auf den Nockenverschlüssen zum Loch im Kantenbereich des Paneels zeigen. Ziehen Sie die Nockenverschlüsse fest, bis sie vollständig eingerastet sind (etwas mehr als eine halbe Drehung).

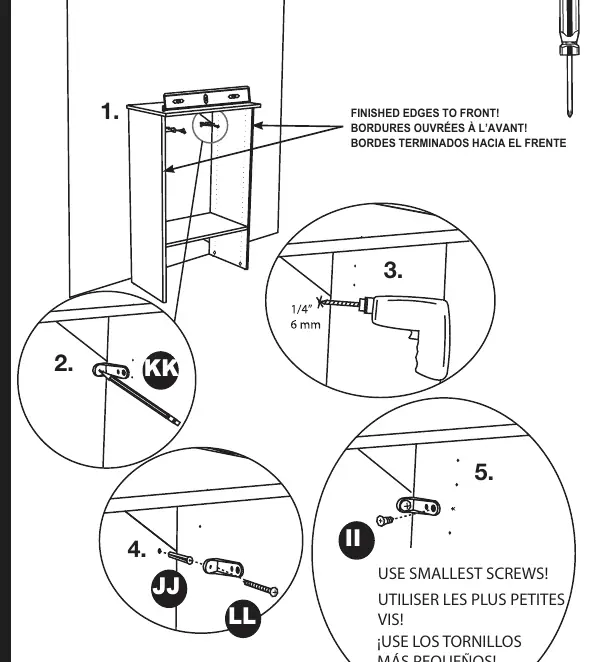

Wandbefestigung
Die Wandbefestigung ist ein kritischer Schritt. Verwenden Sie die mitgelieferten L-Winkel, Dübel und Wandschrauben (#10 x 1-1/2"). Markieren Sie die Löcher an der Wand, bohren Sie vor und sichern Sie die L-Winkel sowohl an der Wand als auch am Schrank.

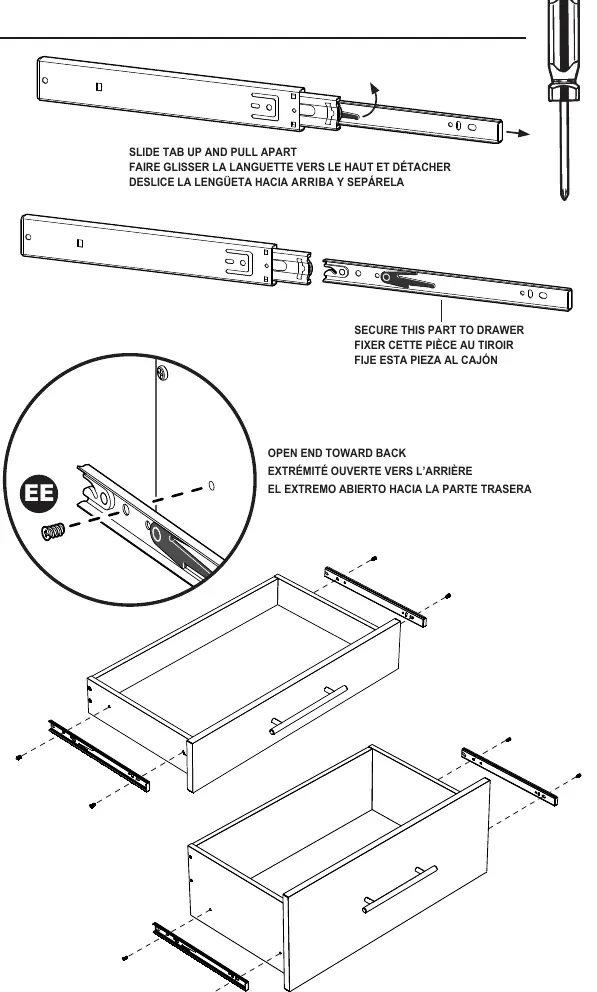

Installation der Schubladen
Die Schubladen werden separat montiert. Installieren Sie die Schubladenführungen (Drawer Slides) an den Seitenwänden. Achten Sie darauf, das Schmiermittel nicht von den Gleitern abzuwischen. Die Schubladen verfügen über einen Soft-Close-Mechanismus, der nach der Montage der Schienen an der Basis eingerastet sein muss.
Garantie
Der Hersteller ersetzt fehlende oder beschädigte Teile aufgrund von Herstellungsfehlern innerhalb von 30 Tagen nach dem Kauf. Bewahren Sie Ihren Kaufbeleg für Garantieansprüche auf.
Praktische Hilfe
Typische Probleme
Regal biegt sich durch
Das Gerät ist überlastet. Entfernen Sie Gewicht, bis die Durchbiegung weniger als 1,2 cm beträgt.
Gerät ist instabil
Stellen Sie sicher, dass das Gerät korrekt an der Wand befestigt ist. Überprüfen Sie, ob alle Nockenverschlüsse fest angezogen sind.
Schublade schließt nicht richtig
Überprüfen Sie, ob der Soft-Close-Mechanismus eingerastet ist und die Schienen korrekt ausgerichtet sind.
Vor der Verwendung
- Überprüfen Sie alle Teile auf Vollständigkeit.
- Stellen Sie sicher, dass Sie einen Hammer, Schraubendreher, Wasserwaage und Bohrmaschine zur Hand haben.
- Schützen Sie Ihre Arbeitsfläche, um Kratzer zu vermeiden.
- Stellen Sie sicher, dass die Wand für die Befestigung geeignet ist.
- Lesen Sie die Sicherheitshinweise vollständig durch.
Technische Daten in der Praxis
- Nockenverschluss (Cam Lock)
- Verbindungselement, das durch Drehen verriegelt. Pfeil muss zum Loch zeigen.
- Wandschraube (#10 x 1-1/2")
- Spezielle Schraube zur sicheren Befestigung des Schranks an der Wand.
- Soft-Close-Mechanismus
- Dämpfungssystem für Schubladen, das vor der Nutzung eingerastet sein muss.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Anordnung der Seitenteile, Regalböden und Schubladenelemente.
- Die Detailzeichnungen zeigen die korrekte Ausrichtung der Nockenverschlüsse und Bolzen.
- Die Wandmontage-Diagramme zeigen die Positionierung der L-Winkel unter dem oberen Regalboden.
Modellkompatibilität
- Nur für die Suite Symphony Serie geeignet.
- Schubladen sind in 5-Zoll- und 10-Zoll-Höhen erhältlich.
- Turm und Schubladen werden oft separat verkauft.
