Möbel / Schrankorganisatoren
Montageanleitung für ClosetMaid 12-Zoll Regalboden-Stützwinkel
Erfahren Sie, wie Sie die ClosetMaid 12-Zoll Regalboden-Stützwinkel korrekt montieren. Diese Anleitung enthält Schritte zur Positionierung, Bohrung und Befestigung der Halterungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die korrekte Installation der ClosetMaid Regalboden-Stützwinkel. Stellen Sie sicher, dass Sie die Halterungen in den richtigen Abständen positionieren, um die Stabilität des Regalsystems zu gewährleisten.
Positionierung der Stützwinkel
Platzieren Sie die Stützwinkel wie folgt:
- Setzen Sie einen Stützwinkel 5 bis 7,6 cm (2 bis 3 Zoll) von jedem Ende des Regals entfernt.
- Platzieren Sie bei längeren Regalen alle 91,4 cm (36 Zoll) einen weiteren Stützwinkel dazwischen.
- Achten Sie auf die korrekte Ausrichtung je nach Regaltyp (Shelf & Rod oder SuperSlide).
Montageschritte
- Vorbereitung: Richten Sie das Regal mit einer Wasserwaage aus.
- Bohren: Verwenden Sie den Stützwinkel als Führung und bohren Sie ein Loch mit einem Durchmesser von 6,35 mm (1/4 Zoll) durch die Wand. Verwenden Sie keinen Körner oder ähnliche Werkzeuge, um das Loch zu schlagen.
- Befestigung: Drücken Sie den vormontierten Dübel durch den Stützwinkel in das gebohrte Loch. Verwenden Sie das untere Ende eines Hammergriffs, um den Stift vollständig einzudrücken.
Demontage
Falls Sie den Stützwinkel entfernen müssen, hebeln Sie den Stift vorsichtig mit einem Schraubendreher heraus.
Praktische Hilfe
Typische Probleme
Entfernen des Stützwinkels
Hebeln Sie den Stift mit einem Schraubendreher vorsichtig heraus.
Vor der Verwendung
- Bohrmaschine
- Schraubendreher
Technische Daten in der Praxis
- Bohrlochdurchmesser
- 6,35 mm (1/4 Zoll) für die Wandbefestigung.
- Abstand der Stützen
- 5-7,6 cm von den Enden, alle 91,4 cm dazwischen.
Abbildungen und Diagramme

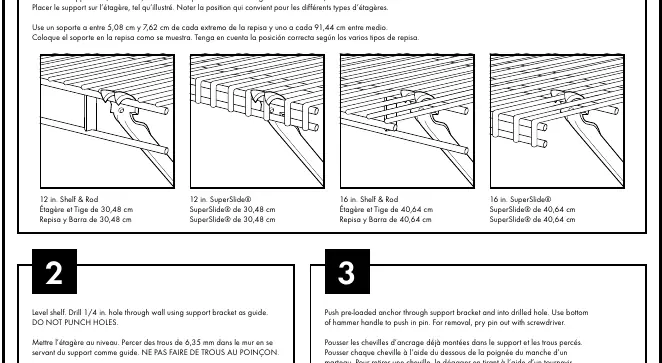

- Zeigt die korrekte Positionierung für 'Shelf & Rod' und 'SuperSlide' Regaltypen.
- Veranschaulicht das Bohren des Lochs unter Verwendung des Winkels als Führung.
- Zeigt das Einsetzen des Dübels und das Eindrücken des Stifts mit dem Hammergriff.
Modellkompatibilität
- Geeignet für ClosetMaid Regalsysteme (Shelf & Rod sowie SuperSlide).
