Montageanleitung für ClosetMaid 10-Inch Regal-Set
Erfahren Sie, wie Sie das ClosetMaid 10-Inch Regal-Set korrekt an der Wand montieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für die Wandbefestigung, Ausrichtung und Sicherung des Regals.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die Installation des ClosetMaid 10-Inch Regal-Sets an einer Wand mit Holzständern. Bitte stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen, bevor Sie beginnen. Die Montage erfordert eine präzise Ausrichtung, um die Stabilität des Regals zu gewährleisten.
Schritt-für-Schritt-Montage
- Markierung: Halten Sie die Halterung an die gewünschte Position und markieren Sie die Stelle für die obere Schraube mit einem Bleistift.
- Vorbereitung der Wand: Drehen Sie eine #8 x 1.25 Zoll Schraube in die Wand an der markierten Stelle, bis der Kopf etwa 0,25 Zoll (ca. 6,35 mm) von der Wand entfernt ist. Schieben Sie die Halterung auf die Schraube.
- Ausrichtung und Fixierung: Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Halterung gerade sitzt. Drehen Sie eine zweite #8 x 1.25 Zoll Schraube durch das untere Loch der Halterung in die Wand. Ziehen Sie anschließend die obere Schraube fest. Wiederholen Sie diesen Vorgang für alle weiteren Halterungen.
- Regalplatzierung: Legen Sie das Regal auf die montierten Halterungen.
- Sicherung: Sobald das Regal korrekt positioniert ist, befestigen Sie es mit einer #8 x 0.625 Zoll Schraube an der Halterung.
Abstände und Platzierung
Um die Stabilität des Regals zu gewährleisten, beachten Sie bitte folgende Abstände:
- Maximaler Abstand zwischen den Halterungen: 32 Zoll (ca. 81,28 cm).
- Maximaler Überhang des Regals: 8 Zoll (ca. 20,32 cm) an den Seiten.
Praktische Hilfe
Typische Probleme
Regal wackelt oder ist instabil
Überprüfen Sie, ob die Halterungen mit einer Wasserwaage ausgerichtet wurden und ob alle Schrauben fest angezogen sind.
Halterung sitzt nicht fest an der Wand
Stellen Sie sicher, dass die Schrauben in einen Holzständer (Stud) gedreht wurden und nicht nur in den Trockenbau.
Vor der Verwendung
- Wasserwaage bereitstellen
- Schraubendreher bereithalten
- Wandbeschaffenheit prüfen (Holzständer erforderlich)
- Schrauben #8 x 1.25 in. für die Wandmontage bereitlegen
- Schrauben #8 x 0.625 in. für die Regalfixierung bereitlegen
Technische Daten in der Praxis
- Schraube #8 x 1.25 in.
- Zur Befestigung der Halterung an der Wand.
- Schraube #8 x 0.625 in.
- Zur Fixierung des Regals auf der Halterung.
- Max. Abstand zwischen Halterungen
- 32 Zoll (ca. 81,28 cm) für optimale Stabilität.
Abbildungen und Diagramme
- Schritt 1: Markierung der Bohrposition.
- Schritt 2: Eindrehen der oberen Schraube mit 0,25 Zoll Abstand zur Wand.
- Schritt 3: Ausrichtung der Halterung und Fixierung der unteren Schraube.

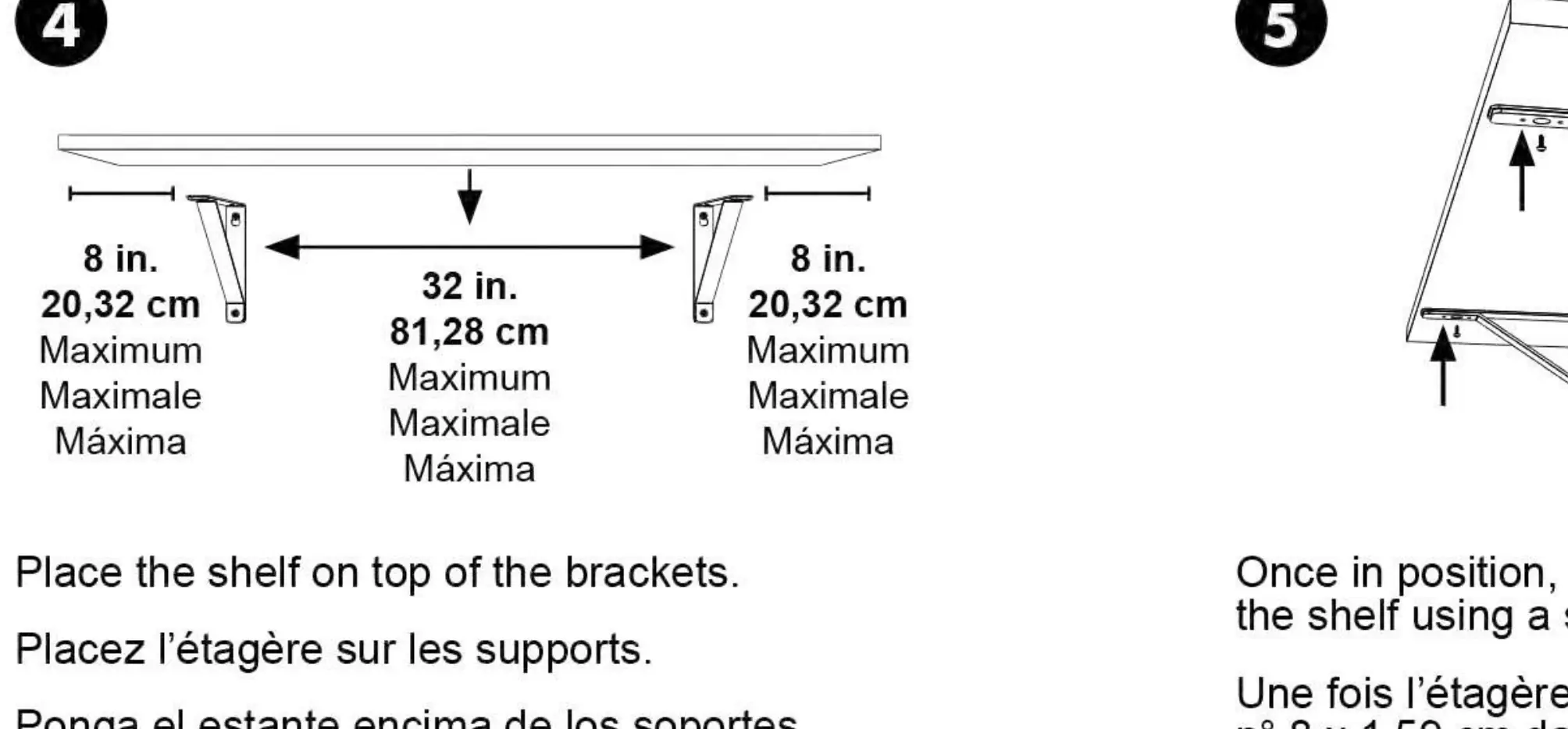

- Schritt 4: Positionierung des Regals.
- Schritt 5: Verschraubung des Regals mit der Halterung.
Modellkompatibilität
- Nur für die Montage an Holzständern (Studs) geeignet.
