Installationsanleitung für ClosetMaid 2-DRAWER Multi-Function Organizer Kit

Wichtige Informationen zur Installation

Dieses Dokument enthält die Installationsanleitung für das ClosetMaid 2-DRAWER Multi-Function Organizer Kit. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen. Stellen Sie sicher, dass alle Teile vorhanden sind und beachten Sie die Sicherheitshinweise, um Verletzungen oder Schäden am Produkt zu vermeiden.

Sicherheitshinweise

• Kippgefahr: Das Gerät muss zwingend einzeln an einem Wandpfosten befestigt werden.
• Nicht klettern: Nicht auf das Gerät steigen oder sich darauf setzen.
• Gewichtsbeschränkungen: Überschreiten Sie nicht die maximale Traglast. Das Regal ist nicht für die Verwendung als Fernsehständer geeignet.
• Nicht stapeln: Stapeln Sie die Einheiten nur, wenn sie explizit dafür ausgelegt sind.
• Wandmontage: Das Produkt ist nicht für die Wandaufhängung konzipiert, sondern muss zur Stabilisierung an der Wand befestigt werden.

Lieferumfang

Stellen Sie sicher, dass folgende Hardware enthalten ist:

• 1-1/2 Zoll Flachkopfschrauben (H1) x 2
• Wandhalterungen (H2) x 2
• 10 mm Maschinenschrauben (H3) x 8
• Kanalanschläge (H4) x 4
• 2,5 mm Inbusschlüssel (H5) x 1

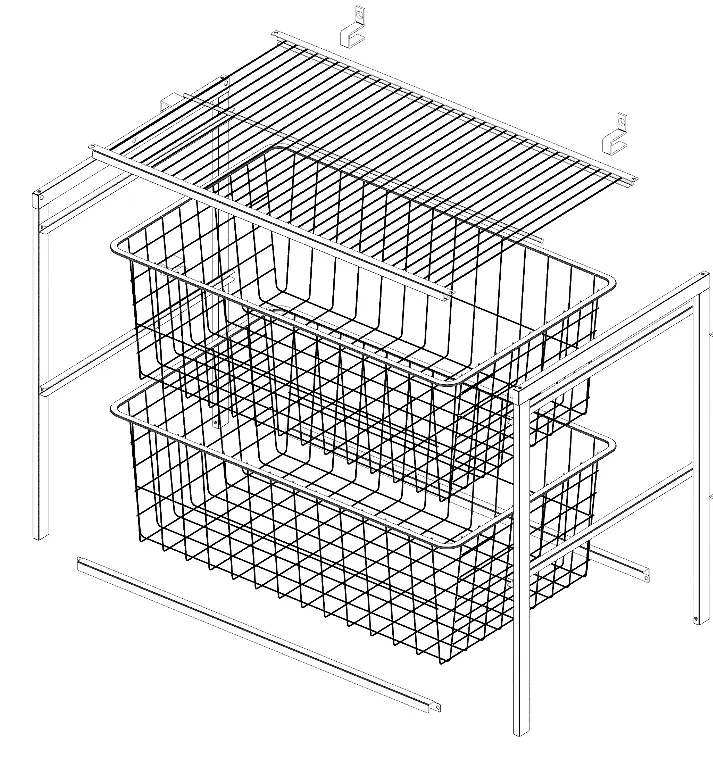

Produktteile:

• Seitenteile (A) x 2
• Drahtregal (B) x 1
• Querstreben (C) x 2
• Drahtkörbe (D) x 2

Montageanleitung

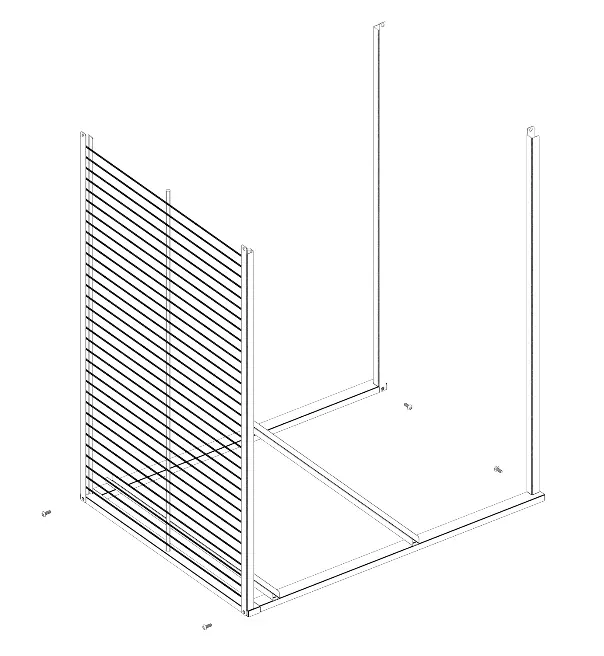

Schritt 1: Montage der Querstreben und des Regals

Setzen Sie die Enden des Drahtregals in die Löcher der Seitenteile ein. Befestigen Sie die Querstreben mit den 10 mm Maschinenschrauben (H3) und dem Inbusschlüssel (H5).

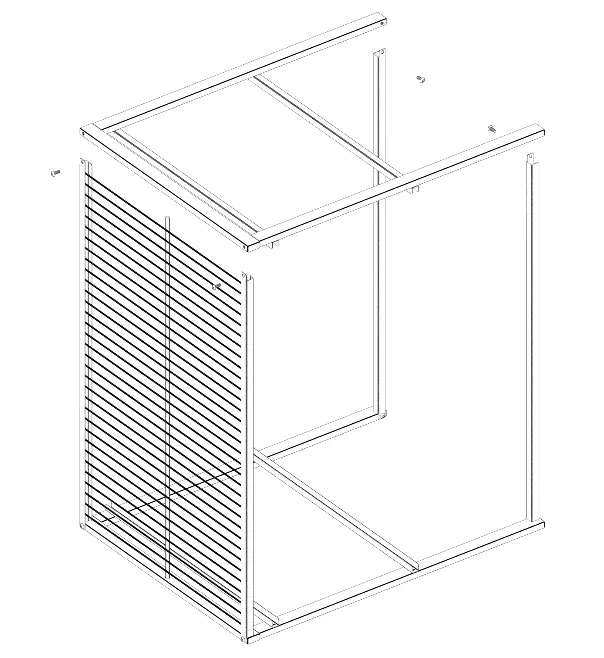

Schritt 2: Montage des Seitenteils

Befestigen Sie das zweite Seitenteil an der anderen Seite des Drahtregals und der Querstreben, indem Sie die gleichen Schritte wie in Schritt 1 wiederholen.

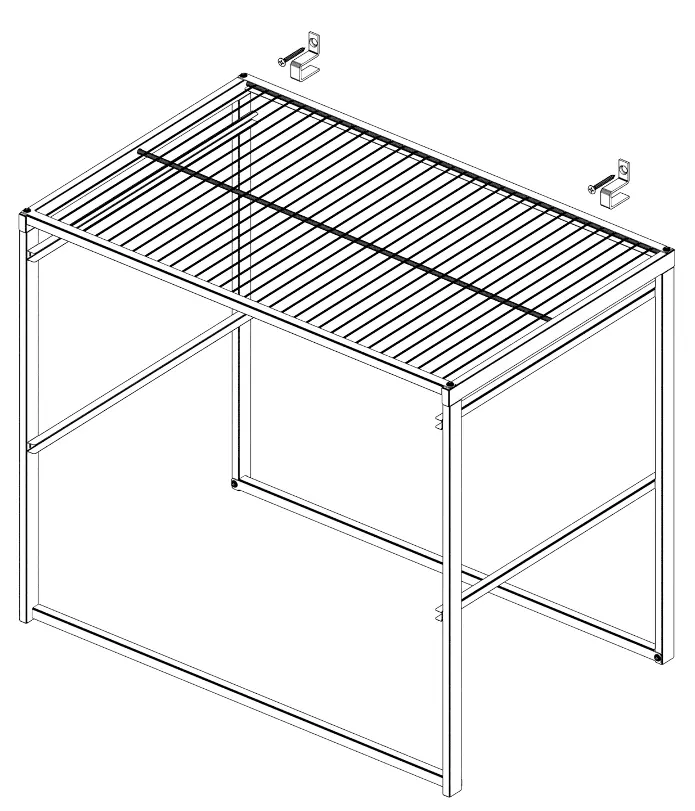

Schritt 3: Wandmontage

Bringen Sie die Wandhalterungen (H2) durch das Drahtregal und um die Querstreben herum an. Montieren Sie die Einheit mit den Flachkopfschrauben (H1) fest an den Wandpfosten.

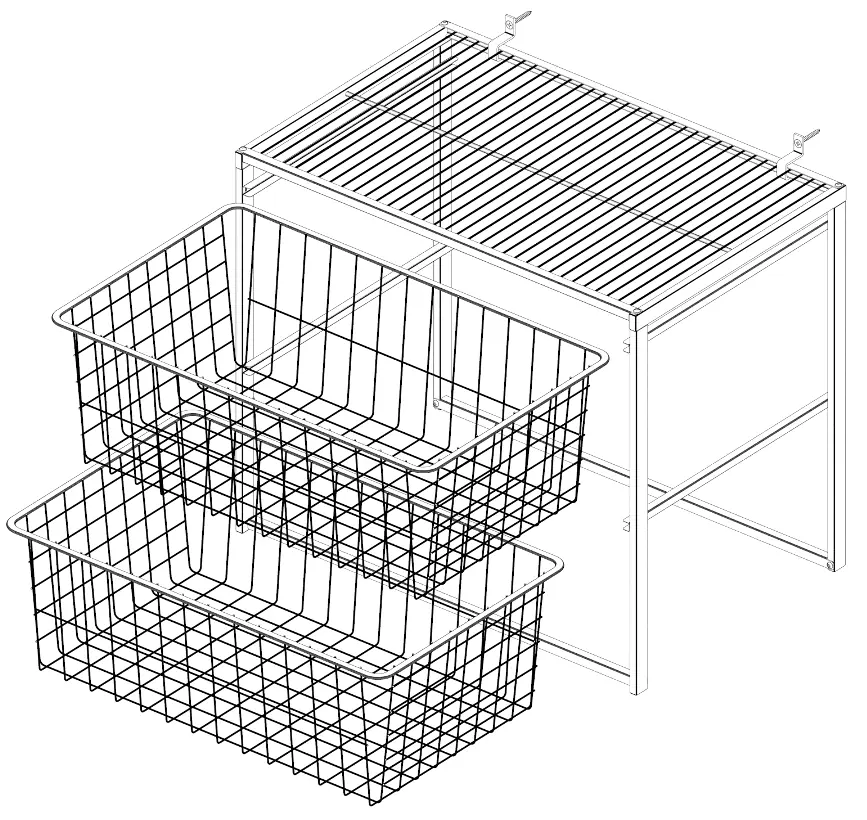

Schritt 4: Installation der Körbe

Schieben Sie die Drahtkörbe (D) in die Führungsschienen an den Seitenteilen.

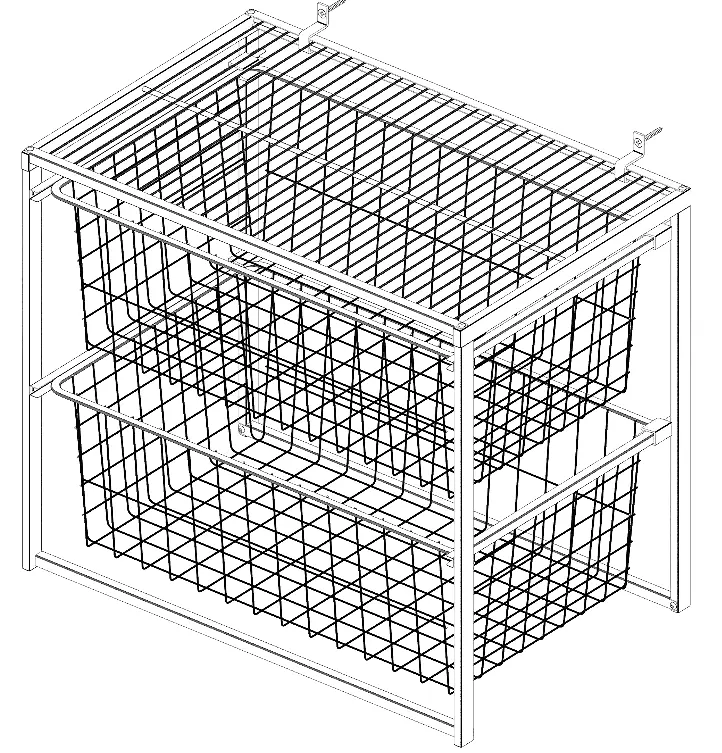

Schritt 5: Anbringen der Anschläge

Klicken Sie die Kanalanschläge (H4) an die hinteren Enden der Führungsschienen, um zu verhindern, dass die Körbe herausfallen. Achten Sie darauf, dass die langen Enden der Anschläge nach unten zeigen.
