Bedienungsanleitung für den California Air Tools 10020SMHAD Luftkompressor

Wichtige Informationen aus der Anleitung

Der California Air Tools 10020SMHAD ist ein ölfreier, extrem leiser Luftkompressor mit Smart-Controller und automatischem Ablassventil. Er ist für den intermittierenden Betrieb ausgelegt und sollte nicht länger als 60 Minuten am Stück laufen. Ein durchschnittlicher Arbeitszyklus von 70/30 (Betrieb/Pause) wird empfohlen. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, insbesondere in Bezug auf elektrische Gefahren, heiße Oberflächen und den Umgang mit Druckluft.

Montage und Inbetriebnahme

Vor der ersten Nutzung müssen die Luftfilter und Ansaugschläuche montiert werden:

• Befestigen Sie die Luftfilter an den Gewindeanschlüssen oben hinten am Motorkopf.
• Schrauben Sie die Filter im Uhrzeigersinn fest (nur handfest anziehen).
• Drücken Sie die 4-Zoll-Ansaugschläuche in die Öffnung des Luftfilters. Die Ausrichtung der Schläuche ist beliebig.
• Stellen Sie sicher, dass der Kompressor auf einer ebenen Fläche mit einer Neigung von maximal 15 Grad steht.
• Sorgen Sie für mindestens 60 cm (2 Fuß) Freiraum um das Gerät für eine ausreichende Belüftung.

Betrieb des Luftkompressors

Starten des Kompressors:

1. Schließen Sie das Netzkabel an eine ordnungsgemäß geerdete 110V/60Hz/15A Steckdose an.
2. Drücken und halten Sie die OK-Taste am SMART-Schalter für 4 Sekunden, um das Gerät einzuschalten.
3. Der Motor startet und füllt den Tank, bis der Abschaltdruck erreicht ist.

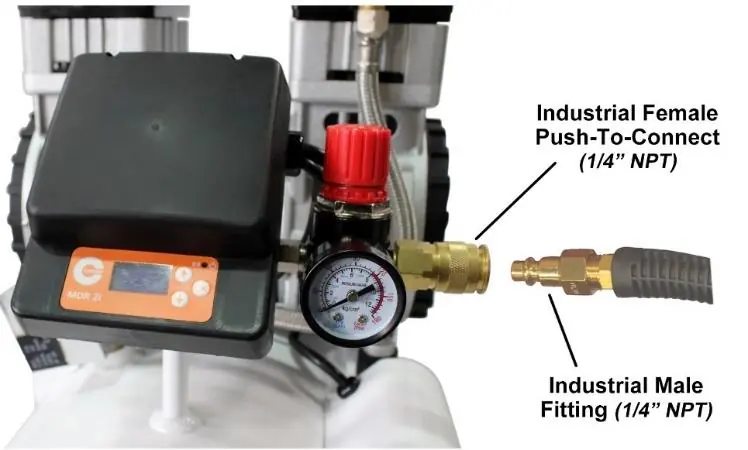

Regulierung des Luftstroms:

• Schalten Sie Ihr angeschlossenes Werkzeug ein.
• Drehen Sie den Reglerknopf nach rechts, um den Druck zu erhöhen, bis der gewünschte Arbeitsdruck erreicht ist.

Ausschalten:

1. Drücken und halten Sie die OK-Taste für 4 Sekunden.
2. Ziehen Sie den Netzstecker.
3. Lassen Sie den Druck aus dem Tank über das angeschlossene Werkzeug ab.

Wartung und Pflege

Regelmäßige Wartung ist entscheidend für die Lebensdauer des Geräts:

• Tankentwässerung: Das automatische Ablassventil entleert den Tank bei jedem Start und nach 2 Minuten Dauerbetrieb. Ein manueller Bypass ist für die Reinigung des Siebs vorhanden.
• Luftfilter: Reinigen Sie das Filterelement regelmäßig durch Abblasen oder Bürsten. Bei starker Verschmutzung ersetzen.
• Lecksuche: Sprühen Sie Seifenwasser auf Verbindungen. Blasenbildung deutet auf ein Leck hin, das behoben werden muss.
• Reinigung: Verwenden Sie eine weiche Bürste oder ein mit biologisch abbaubarem Lösungsmittel befeuchtetes Tuch. Keine brennbaren Flüssigkeiten verwenden.

SMART Controller Funktionen

Der MDR2i Smart-Controller ermöglicht die Überwachung und Steuerung folgender Parameter:

• Programmierbare Ein-/Ausschaltzeiten
• Einstellung des Einschaltdrucks (re-start) und Ausschaltdrucks (shutdown)
• Verzögerung des Entlastungsventils
• Einstellung der automatischen Entwässerungsintervalle und -dauer
• Überstromschutz (Sicherung)
• Einheitenwahl (bar oder PSI)
• Anzeige der Gesamtlaufzeit

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Druckabfall: Prüfen Sie alle Verbindungen auf Lecks mit Seifenwasser.
• Motor startet nicht: Prüfen Sie, ob der thermische Überlastschutz ausgelöst hat (Motor abkühlen lassen). Stellen Sie sicher, dass die Netzspannung korrekt ist und kein zu langes/dünnes Verlängerungskabel verwendet wird.
• Motor brummt: Prüfen Sie das Rückschlagventil auf Verschmutzungen oder eine defekte Feder.
• Kompressor erreicht keinen Maximaldruck: Möglicherweise ist die Kopfdichtung oder das Ventil beschädigt.
