Bedienungsanleitung für Champion Evaporative Cooler 12DD

Schnelle Hilfe und Anleitung für den Champion Evaporative Cooler 12DD. Erfahren Sie alles über Installation, elektrische Anschlüsse, Wartung, Fehlerbehebung und den Austausch von Ersatzteilen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Überlaufvorrichtung Seite 3 Riemenscheibenausrichtung Seite 3 Pumpenreinigung Seite 4 Riemenscheibeneinstellung Seite 4 Riemenspannung Seite 4

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Anweisungen für die Installation, den Betrieb und die Wartung der Champion Verdunstungskühler (Evaporative Cooler). Vor Beginn der Installation oder Wartung muss die Stromversorgung zwingend unterbrochen werden. Die Installation der elektrischen Komponenten sollte ausschließlich durch einen qualifizierten Elektriker gemäß den lokalen Vorschriften erfolgen.

Installation und Montage

Stellen Sie sicher, dass die Montagefläche das Betriebsgewicht des Kühlers tragen kann. Die Installation umfasst folgende Schritte:

Riemenscheibenausrichtung
Riemenscheibenausrichtung
Riemenscheibeneinstellung
Riemenscheibeneinstellung
Riemenspannung
Riemenspannung
  • Ductwork (Kanalsystem): Die Kanäle sollten passend zur Öffnung des Kühlers dimensioniert sein. Bei Modellen mit Bodenabzug (Down Discharge) muss der Kanal innerhalb der Öffnung liegen.
  • Motorinstallation: Der Motor wird mit den mitgelieferten Schlossschrauben in den verstellbaren Kanälen montiert. Achten Sie darauf, dass die Motorwelle mit der Gebläseriemenscheibe fluchtet.
  • Riemeninstallation: Die Riemenscheibe muss korrekt ausgerichtet sein. Die Riemenspannung ist so einzustellen, dass eine Kraft von 3 Pfund den Riemen um 3/4 Zoll durchbiegt.

Wasseranschluss

Der Wasseranschluss erfordert eine 3/8-Zoll-Leitung. Verwenden Sie kein Wasser aus einem Wasserenthärter. Die Überlaufvorrichtung muss fest installiert sein, um Wasserverluste zu vermeiden. Die Pumpe muss sicher auf ihrer Halterung montiert werden, um ein Umkippen zu verhindern.

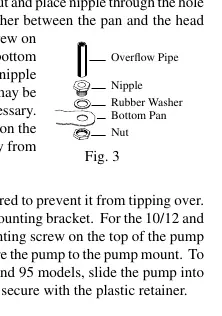

Überlaufvorrichtung
Überlaufvorrichtung

Wartung und Pflege

Regelmäßige Wartung verlängert die Lebensdauer des Geräts:

Pumpenreinigung
Pumpenreinigung
  • Frühjahrsinbetriebnahme: Riemenspannung prüfen, Lager ölen (falls zutreffend, nicht bei wartungsfreien Motoren), Pads austauschen und Pumpe reinigen.
  • Winterstilllegung: Wasser vollständig ablassen, Wasserleitung trennen und das Gerät abdecken, um es vor Witterungseinflüssen zu schützen.
  • Reinigung: Die Pumpe sollte jährlich gereinigt und auf Blockaden geprüft werden.

Fehlerbehebung

Bei Problemen wie unzureichender Kühlung oder Geräuschentwicklung prüfen Sie zunächst die Stromversorgung, die Riemenspannung und den Wasserfluss. Stellen Sie sicher, dass die Pads nicht verstopft sind und ausreichend Abluft im Gebäude vorhanden ist.

Herstellerinformationen

Champion Power Equipment

Markenprofil
Herstellerwebsite https://www.championpowerequipment.com Support https://help.championpowerequipment.com Herstellerhandbücher https://www.championpowerequipment.com/product-manuals-diagrams

Praktische Hilfe

Typische Probleme

Gerät startet nicht oder liefert keine Luft

Stromversorgung prüfen, Sicherung oder Schutzschalter kontrollieren, Riemenspannung prüfen, Motor auf Überhitzung prüfen.

Ungenügende Kühlung

Ausreichende Abluft im Gebäude sicherstellen (Fenster/Türen öffnen), Pads auf Verstopfung prüfen, Wasserfluss über die Pads kontrollieren.

Geräusche

Lager schmieren, Gebläserad auf Schleifen am Gehäuse prüfen, lose Teile festziehen.

Motor schaltet ein und aus

Spannung prüfen, Riemenspannung kontrollieren, Motor auf Überlastung durch zu große Riemenscheibe prüfen.

Vor der Verwendung

  • Montagefläche auf ausreichende Tragfähigkeit prüfen.
  • Elektrische Anschlüsse durch einen qualifizierten Elektriker durchführen lassen.
  • Wasserzufuhr anschließen (kein Wasser aus Wasserenthärtern verwenden).
  • Pads vor dem ersten Start befeuchten.
  • Alle Schrauben auf festen Sitz prüfen.

Technische Daten in der Praxis

Motor-Ampere
Darf den auf dem Typenschild angegebenen Maximalwert nicht überschreiten; Anpassung erfolgt über die Riemenscheibengröße.
Riemenspannung
3 Pfund Kraft sollten den Riemen um 3/4 Zoll durchbiegen.

Abbildungen und Diagramme

  • Fig 1 & 2: Motor- und Riemenscheibeninstallation.
  • Fig 3: Wasseranschluss mit Überlaufrohr und Dichtungen.
  • Fig 5: Riemenscheibeneinstellung zur Ampereregulierung.
  • Fig 6: Riemenspannungsmessung.
  • Fig 7: Pumpenreinigung und Wartung.

Modellkompatibilität

  • Nicht mit Wasserenthärtern verwenden.
  • Lokale Bauvorschriften für elektrische Installationen sind zwingend zu beachten.
  • Motoren ohne Ölleitungen sind werksseitig lebensdauergeschmiert.
