Bedienungsanleitung für Champion 10DD Verdunstungskühler

Detaillierte Bedienungsanleitung für den Champion 10DD Verdunstungskühler. Erfahren Sie alles über Installation, elektrische Anschlüsse, Wartung, Fehlerbehebung und Ersatzteile.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Motor- und Riemenscheibenmontage Seite 3 Wasserablauf- und Überlaufanschluss Seite 3 Schwimmerventil-Installation Seite 4 Riemenscheibeneinstellung Seite 4 Riemenspannung Seite 4 Pumpenreinigung Seite 4

Wichtige Informationen aus der Anleitung

Dieses Handbuch enthält Anweisungen für die Installation, den Betrieb und die Wartung der Champion Verdunstungskühler, einschließlich der Modelle 10DD, 75/85 DD/SD, 95 DD/SD, 10/12 DD/SD und 14/21 DD/SD. Vor der Installation ist es zwingend erforderlich, die Sicherheitsregeln zu lesen und die elektrische Versorgung zu trennen.

Installation

Die Montagefläche muss das Betriebsgewicht des Kühlers tragen können. Der Installateur ist für die Bereitstellung geeigneter Stützen verantwortlich.

Motor- und Riemenscheibenmontage
Motor- und Riemenscheibenmontage
Wasserablauf- und Überlaufanschluss
Wasserablauf- und Überlaufanschluss
Schwimmerventil-Installation
Schwimmerventil-Installation
Riemenscheibeneinstellung
Riemenscheibeneinstellung
Riemenspannung
Riemenspannung
  • Ductwork (Kanalsystem): Die Abmessungen der Kanalöffnung finden Sie in der Tabelle der allgemeinen Spezifikationen. Bei Modellen mit Abwärtsauslass (DD) muss der Kanal in die Öffnung geführt werden.
  • Wasseranschluss: Verwenden Sie kein Wasser aus einem Wasserenthärter. Installieren Sie das Schwimmerventil und schließen Sie die Wasserleitung an. Ein Überlaufrohr sollte installiert werden, um Wasser aus der Wanne abzuleiten.
  • Motorinstallation: Montieren Sie den Motor mit den mitgelieferten Schlossschrauben in den verstellbaren Kanälen. Richten Sie die Motorwelle mit der Gebläseriemenscheibe aus.
  • Elektrische Installation: Alle Arbeiten müssen von einem qualifizierten Elektriker gemäß den örtlichen Vorschriften durchgeführt werden. Stellen Sie sicher, dass das Gehäuse ordnungsgemäß geerdet ist.

Betrieb

Für eine optimale Kühlleistung sollten die Pads vor dem Start des Gebläses durch Einschalten der Pumpe für einige Minuten befeuchtet werden. Um effizient zu kühlen, muss verbrauchte Luft aus dem Gebäude abgeführt werden (offene Fenster oder Abluftventilatoren). Ein Richtwert sind mindestens 2 Quadratfuß Öffnung pro 1000 CFM.

Wartung

Pumpenreinigung
Pumpenreinigung
  • Frühjahrs-Inbetriebnahme: Riemenspannung prüfen, Lager ölen (nicht-reinigendes 20/30-Öl), Pads bei Bedarf austauschen, Pumpe reinigen und auf Blockaden prüfen.
  • Winter-Stilllegung: Wasser vollständig aus dem Kühler und der Zuleitung ablassen. Wasserleitung trennen, um Frostschäden zu vermeiden. Gerät bei längerer Nichtbenutzung abdecken.

Fehlerbehebung

Bei Problemen wie "Gerät startet nicht", "Ungenügende Kühlung" oder "Geräusche" prüfen Sie zuerst die Stromversorgung, die Riemenspannung, den Zustand der Pads und die Wasserverteilung. Detaillierte Ursachen und Abhilfemaßnahmen finden Sie in der Fehlerbehebungstabelle im Handbuch.

Herstellerinformationen

Champion Power Equipment

Markenprofil
Herstellerwebsite https://www.championpowerequipment.com Support https://help.championpowerequipment.com Herstellerhandbücher https://www.championpowerequipment.com/product-manuals-diagrams

Praktische Hilfe

Typische Probleme

Gerät startet nicht oder kein Luftstrom

Stromversorgung prüfen, Sicherung/Schutzschalter kontrollieren, Riemenspannung prüfen, Motor auf Überhitzung prüfen.

Ungenügende Kühlung

Ausreichende Entlüftung sicherstellen, Pads reinigen oder austauschen, Wasserverteilung prüfen.

Geräusche

Lager ölen, Gehäuse auf lose Teile prüfen, Gebläserad ausrichten.

Mustiger oder unangenehmer Geruch

Wasser ablassen und Wanne reinigen, Pads reinigen oder austauschen.

Vor der Verwendung

  • Montagefläche auf ausreichende Tragfähigkeit prüfen.
  • Elektrische Anschlüsse durch einen qualifizierten Elektriker prüfen lassen.
  • Pads vor der ersten Inbetriebnahme anfeuchten.
  • Wasseranschluss auf Lecks prüfen.
  • Riemenspannung kontrollieren.
  • Sicherstellen, dass das Gerät ordnungsgemäß geerdet ist.

Technische Daten in der Praxis

HP (Horsepower)
Motorleistung des Kühlers.
Static (Static Pressure)
Druckverlust, der bei der Riemeneinstellung berücksichtigt werden muss.

Abbildungen und Diagramme

  • Fig. 1 & 2: Motor- und Riemenscheibenmontage.

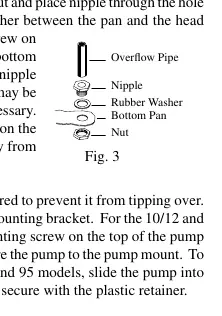

  • Fig. 3: Wasserablauf- und Überlaufanschluss.
  • Fig. 4: Schwimmerventil-Installation.
  • Fig. 5 & 6: Riemenspannung und Riemenscheibeneinstellung.
  • Fig. 7: Pumpenreinigung.

Modellkompatibilität

  • Kein Wasser aus Wasserenthärtern verwenden.
  • Nur nicht-reinigendes 20/30-Öl für Lager verwenden.
  • Lokale Bauvorschriften für elektrische Installation beachten.
