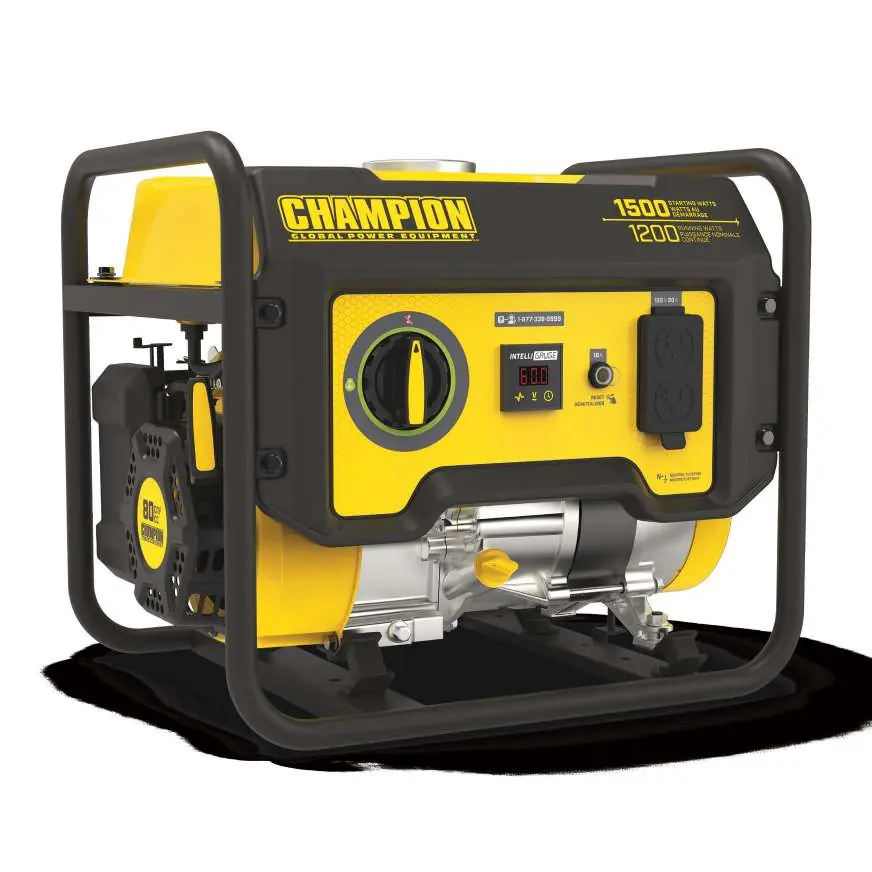

Schnellstartanleitung für Champion 201069 Stromerzeuger
Erfahren Sie, wie Sie Ihren Champion 201069 Stromerzeuger sicher in Betrieb nehmen. Diese Anleitung enthält wichtige Schritte zur Montage, Öl- und Kraftstoffbefüllung sowie zum Startvorgang.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Schnellstartanleitung dient der sicheren Inbetriebnahme des Champion 201069 Stromerzeugers. Lesen Sie vor der ersten Verwendung unbedingt das vollständige Benutzerhandbuch, um sich mit allen Funktionen und Sicherheitsvorkehrungen vertraut zu machen. Ein unsachgemäßer Betrieb kann zu Schäden am Gerät, Sachschäden oder schweren Verletzungen führen.
Vorbereitung und Montage
- Auspacken: Öffnen Sie den Versandkarton vorsichtig.
- Vibrationsdämpfer montieren: Befestigen Sie die mitgelieferten Vibrationsdämpfer an der Unterseite des Rahmens.
- Motoröl einfüllen: Verwenden Sie empfohlenes 5W-30 Öl. Füllen Sie maximal 400 ml ein. Achten Sie darauf, den Motor nicht zu überfüllen.
- Aufstellort: Platzieren Sie den Generator im Freien an einem gut belüfteten Ort. Richten Sie den Auspuff von Gebäuden weg. Betreiben Sie das Gerät niemals in geschlossenen Räumen wie Garagen oder Häusern.
- Sicherheitsabstand: Halten Sie einen Mindestabstand von 1,5 Metern zu allen Objekten ein, da Hitze vom Auspuff brennbare Materialien entzünden kann.
Inbetriebnahme
- Kraftstoff einfüllen: Verwenden Sie geeigneten Kraftstoff. Verwenden Sie kein E15 oder E85.
- Geräte trennen: Schließen Sie vor dem Starten keine elektrischen Geräte an den Generator an. Starten oder stoppen Sie den Generator niemals, während elektrische Geräte angeschlossen oder eingeschaltet sind.
- Kraftstoffhahn: Drehen Sie den Kraftstoffhahn auf die Position "RUN".
- Choke: Stellen Sie den Choke-Hebel auf die Position "CHOKE".
- Starten: Ziehen Sie am Seilzugstarter, um den Motor zu starten.
- Betriebsbereitschaft: Sobald der Motor läuft, stellen Sie den Choke-Hebel zurück auf die Position "RUN".
- Verbraucher anschließen: Erst jetzt können Sie elektrische Geräte an den Generator anschließen.
Sicherheitshinweise
Betreiben Sie den Generator niemals in geschlossenen Räumen. Die Abgase enthalten Kohlenmonoxid, das tödlich sein kann. Achten Sie stets auf den korrekten Ölstand und verwenden Sie nur zugelassene Kraftstoffe. Bei Fragen oder Problemen wenden Sie sich an den Kundendienst unter 1-877-338-0999 oder besuchen Sie die Website championpowerequipment.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Champion Power Equipment
Praktische Hilfe
Typische Probleme
Motor startet nicht
Überprüfen Sie, ob der Kraftstoffhahn auf 'RUN' steht, der Choke korrekt betätigt wurde und ausreichend Kraftstoff sowie Öl vorhanden sind.
Generator geht während des Betriebs aus
Stellen Sie sicher, dass der Generator im Freien steht und ausreichend belüftet ist. Prüfen Sie den Ölstand.
Vor der Verwendung
- Verpackung vollständig entfernen.
- Vibrationsdämpfer am Rahmen montieren.
- Motoröl 5W-30 einfüllen (max. 400 ml).
- Kraftstoff einfüllen (kein E15 oder E85).
- Generator im Freien aufstellen (mind. 1,5 m Abstand zu Objekten).
Abbildungen und Diagramme
- Schritt 2 zeigt die korrekte Montage der Vibrationsdämpfer an der Unterseite des Rahmens.

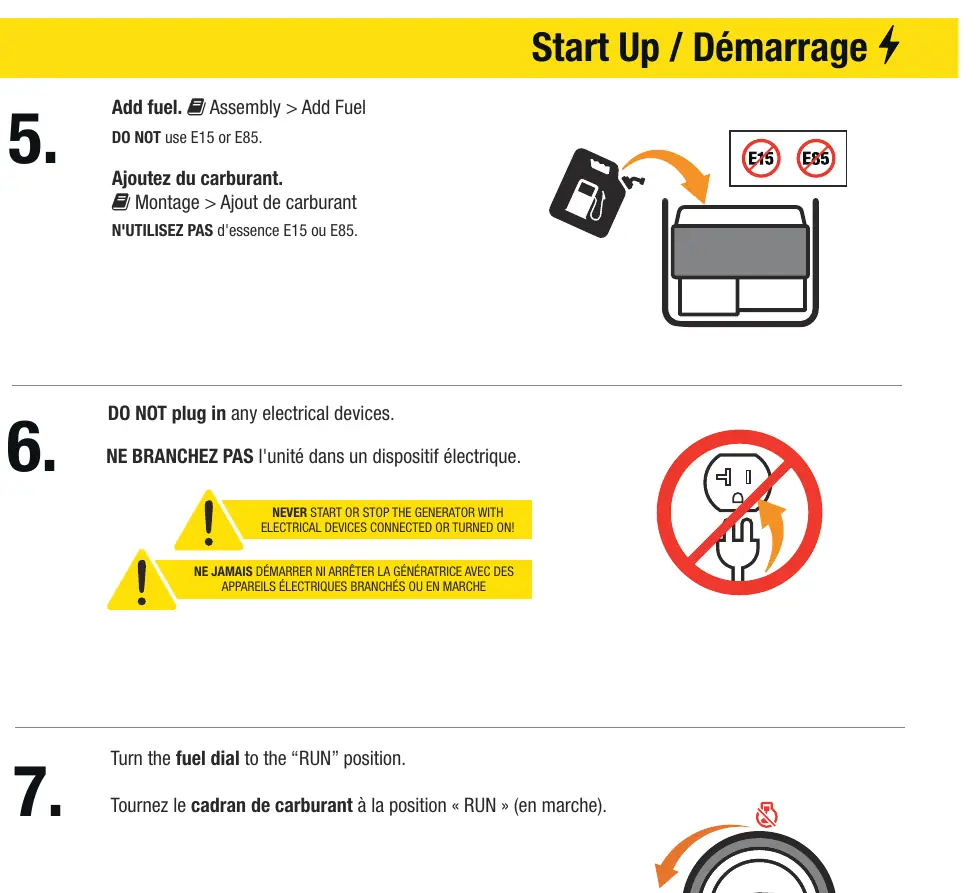

- Schritt 7 und 8 illustrieren die Bedienung des Kraftstoffhahns und des Choke-Hebels.
- Schritt 9 zeigt die Verwendung des Seilzugstarters.
Modellkompatibilität
- Nicht für den Betrieb in geschlossenen Räumen geeignet.
- Keine E15 oder E85 Kraftstoffe verwenden.
