Bedienungsanleitung für Canon EF-M 22mm f/2 STM Objektiv
Erfahren Sie, wie Sie das Canon EF-M 22mm f/2 STM Objektiv korrekt montieren, fokussieren und pflegen. Vollständige Anleitung zu Zubehör, Sicherheit und technischen Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Canon EF-M 22mm f/2 STM Objektiv wird durch Ausrichten der Indexmarkierungen und Drehen im Uhrzeigersinn an der Kamera befestigt. Schalten Sie die Kamera vor der Montage immer aus. S. 1
Wichtigste Schritte
- Montage des Objektivs S. 1
- Manuelle Fokussierung S. 1
Probleme und Lösungen
Verschmutzte Kontakte
Mit einem weichen Tuch reinigen.
S. 1Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Brennweite | 22 mm | Festbrennweite | S. 2 |
| Filterdurchmesser | 43 mm | Größe für Filter und Gegenlichtblende | S. 2 |
Wo es im PDF steht
- Bedienung und Sicherheit S. 1
- Zubehör und Spezifikationen S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheitshinweise und Bedienungsschritte für das Canon EF-M 22mm f/2 STM Objektiv. Beachten Sie insbesondere die Hinweise zur Vermeidung von Kondensation bei Temperaturwechseln und zum Schutz vor direkter Sonneneinstrahlung, um Schäden am Objektiv oder Brandgefahr zu vermeiden.

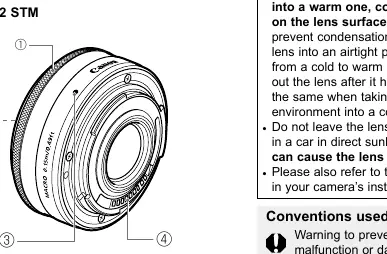

Objektivaufbau
Das Objektiv besteht aus folgenden Hauptkomponenten:
- Fokussierring
- Gegenlichtblenden-/Filtergewinde
- Objektivanschluss-Index
- Kontakte
Montage und Demontage
Wichtig: Schalten Sie die Kamera immer aus, bevor Sie das Objektiv anbringen oder abnehmen.
- Entfernen Sie die Objektiv- und Staubkappen.
- Richten Sie den Objektivanschluss-Index am Objektiv mit dem entsprechenden Index an der Kamera aus.
- Drehen Sie das Objektiv im Uhrzeigersinn, bis es einrastet.
- Zum Abnehmen führen Sie den Vorgang in umgekehrter Reihenfolge durch.
Achten Sie darauf, die Kontakte nicht zu berühren oder zu verschmutzen. Sollten die Kontakte verschmutzt sein, reinigen Sie diese vorsichtig mit einem weichen Tuch.
Fokussierung
Das Objektiv unterstützt verschiedene Fokussiermodi:
- Manueller Fokus: Wenn die Kamera auf den Modus [MF] eingestellt ist, fokussieren Sie durch Drehen des Fokussierrings.
- Autofokus mit manueller Korrektur: Im Modus [AF+MF] können Sie nach dem Autofokussieren manuell nachjustieren, indem Sie den Auslöser halb gedrückt halten und den Fokussierring drehen.
Zubehör: Gegenlichtblende und Filter
Das Objektiv unterstützt folgendes Zubehör (separat erhältlich):

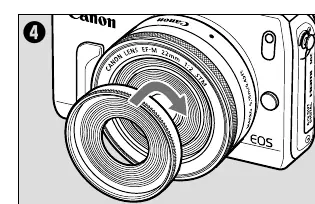

- Gegenlichtblende EW-43: Schützt vor Streulicht und Witterungseinflüssen. Zum Anbringen in das Filtergewinde schrauben.
- Filter: Es kann ein Filter mit 43 mm Durchmesser verwendet werden. Dieser wird in das Filtergewinde des Objektivs oder der Gegenlichtblende geschraubt.
Technische Daten
Die wichtigsten Spezifikationen des Objektivs:
- Brennweite: 22 mm
- Lichtstärke: f/2
- Filterdurchmesser: 43 mm
- Naheinstellgrenze: 0,15 m
- Gewicht: ca. 105 g
Herstellerinformationen
Canon Inc.
Praktische Hilfe
Typische Probleme
Kondenswasserbildung im Objektiv
Legen Sie das Objektiv vor dem Wechsel in eine warme Umgebung in einen luftdichten Plastikbeutel und lassen Sie es langsam akklimatisieren.
Objektiv funktioniert nicht korrekt
Überprüfen Sie die Kontakte auf Verschmutzung, Korrosion oder Fingerabdrücke. Reinigen Sie diese bei Bedarf mit einem weichen Tuch.
Fokus ist verzögert oder ungenau
Vermeiden Sie ein zu schnelles Drehen des Fokussierrings. Stellen Sie sicher, dass der korrekte Fokusmodus an der Kamera gewählt ist.
Vor der Verwendung
- Kamera ausschalten (OFF).
- Objektiv- und Staubkappen entfernen.
- Indexmarkierungen am Objektiv und an der Kamera ausrichten.
- Objektiv im Uhrzeigersinn drehen, bis es einrastet.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Brennweite 22mm
- Festbrennweite, entspricht ca. 35mm im Kleinbildformat.
- Filterdurchmesser 43mm
- Erforderliche Größe für aufschraubbare Filter oder die Gegenlichtblende.
- Naheinstellgrenze 0,15m
- Kürzester Abstand zum Motiv, bei dem das Objektiv noch scharfstellen kann.
Abbildungen und Diagramme
- Das Diagramm zeigt die Position des Fokussierrings, des Filtergewindes, des Objektivanschluss-Index und der elektronischen Kontakte.
Modellkompatibilität
- Kompatibel mit Canon EOS M Kameras.
- Extender können mit diesem Objektiv nicht verwendet werden.
