Reparaturanleitung für den CF-Kartenslot der Canon EOS 20D

Wichtige Informationen zur Reparatur

Diese Anleitung beschreibt den Prozess zur Reparatur eines beschädigten CF-Kartenslots bei der Canon EOS 20D. Der Fokus liegt auf dem Austausch oder der Instandsetzung von verbogenen oder abgebrochenen Pins. Bitte beachten Sie, dass dies ein Eingriff in die Hardware ist, der technisches Geschick und Erfahrung im Umgang mit Lötgeräten erfordert.

Benötigte Werkzeuge und Materialien

• Essential Electronics Toolkit
• Phillips #0 Schraubendreher
• Lötstation
• Dünner, massiver Draht (z. B. aus einem Ethernet-Kabel) oder dünner, mehradriger Draht

Demontage der Kamera

Bevor Sie den CF-Kartenslot erreichen können, muss die Kamera teilweise zerlegt werden:

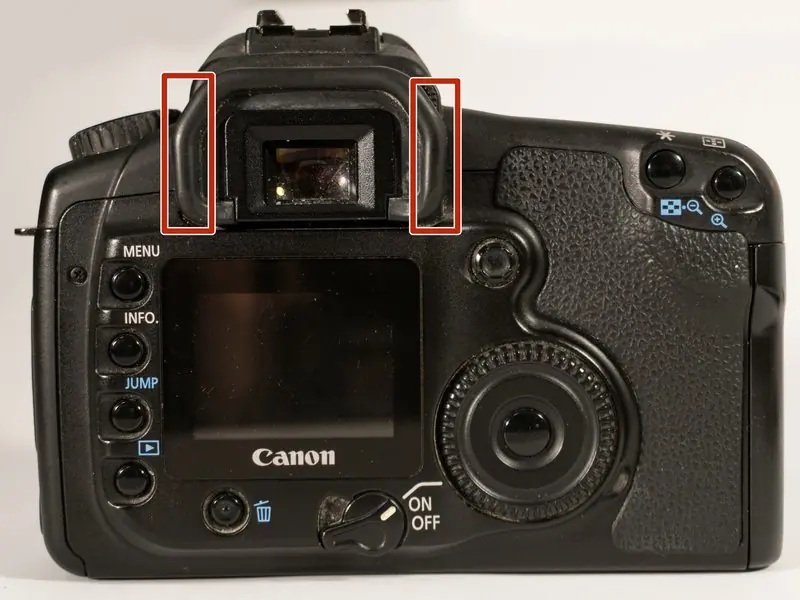

1. Sucher-Augenmuschel: Ziehen Sie die Augenmuschel nach oben ab.
2. Schrauben unter der Augenmuschel: Entfernen Sie die zwei verborgenen Schrauben.
3. Gehäuse-Rückseite: Ziehen Sie den Gummigriff auf der Rückseite ab, um eine weitere versteckte Schraube freizulegen. Entfernen Sie diese sowie die anderen sichtbaren Schrauben auf der Rückseite.
4. Gehäuse-Unterseite: Entfernen Sie die zwei Schrauben an der Unterseite der Kamera.
5. Rückwand entfernen: Heben Sie die Rückwand vorsichtig an. Achten Sie darauf, sie nicht zu weit zu heben, um die Flachbandkabel nicht zu beschädigen. Lösen Sie die Verriegelung des Flachbandkabels mit einem Spudger.

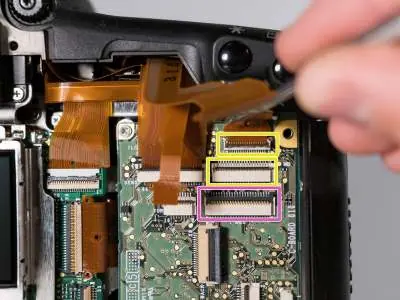

6. Kabel trennen: Trennen Sie alle markierten Steckverbindungen. Seien Sie besonders vorsichtig beim grünen Stecker, da die feinen Drähte leicht reißen können.
7. Steuerplatine: Entfernen Sie die drei Schrauben an den Kanten der sekundären Steuerplatine und klappen Sie diese zur Seite, um die Erdungsverbindung zu lösen.
8. CF-Kartenslot ausbauen: Öffnen Sie den Stecker für den CF-Slot, entfernen Sie die Schraube an der Unterseite und die zwei Schrauben an der Oberseite des Slots. Entnehmen Sie den CF-Kartenslot.

Reparatur des CF-Kartenslots

Nachdem der Slot ausgebaut wurde, können Sie die Pins untersuchen:

• Verbogene Pins: Versuchen Sie vorsichtig, verbogene Pins zurückzubiegen. Beachten Sie, dass stark verbogene Pins beim Biegen leicht abbrechen können.
• Abgebrochene Pins ersetzen: Ein abgebrochener Pin kann durch ein Stück massiven Draht (z. B. aus einem Ethernet-Kabel) ersetzt werden. Der Ersatzpin sollte etwas länger als die benachbarten Pins sein.
• Beschädigte Leiterbahnen: Wenn Pins so weit eingedrückt wurden, dass Leiterbahnen beschädigt wurden, müssen die Verbindungen von den unteren Vias (Durchkontaktierungen) neu geroutet werden. Kratzen Sie dazu den Lötstopplack mit einem scharfen Werkzeug (z. B. Xacto-Messer) ab und löten Sie einen Draht an.

Wichtige Hinweise

• Erdung: Beachten Sie beim Löten an den Vias, dass die beiden Pin-Verbindungen ganz rechts und ganz links Masse (Ground) sind und nicht mit den Vias verbunden werden dürfen.
• Lötstellen: Achten Sie darauf, keine großen Lötzinnklumpen zu hinterlassen, da diese das Metallgehäuse des Steckers berühren könnten.
• Zusammenbau: Der Zusammenbau erfolgt in umgekehrter Reihenfolge der Demontage. Achten Sie beim Einsetzen der Frontplatte darauf, die linke Seite zuerst einzusetzen, da sie eine kleine Lippe hat, die unter das Kameragehäuse passen muss.
