Bedienungsanleitung für CAME 119T70562 HENDRIX Funkfernbedienung
Schnelle Hilfe zur CAME 119T70562 HENDRIX Funkfernbedienung: Programmierung, Klonen von Sendern, Batteriewechsel und Fehlerbehebung. Alles, was Sie für die Inbetriebnahme benötigen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die CAME HENDRIX 1 Funkfernbedienung ist ein 24-Bit-Einkanal-Sender mit festem Code, der für die Steuerung von Markisen, Rollläden und Sonnenschutzsystemen konzipiert ist. Diese Anleitung deckt die Ersteinrichtung, das Klonen von Sendern und die Wartung ab. Stellen Sie sicher, dass der Empfänger mit Strom versorgt ist, bevor Sie mit der Programmierung beginnen.
Produktbeschreibung
Der Sender verfügt über Tasten für Hoch, Stopp und Runter sowie eine Programmiertaste (P2). Er ist kompatibel mit der KLT-Serie und arbeitet auf den Frequenzen 433,92 MHz oder 868,35 MHz. Die LED leuchtet während der Übertragung auf.

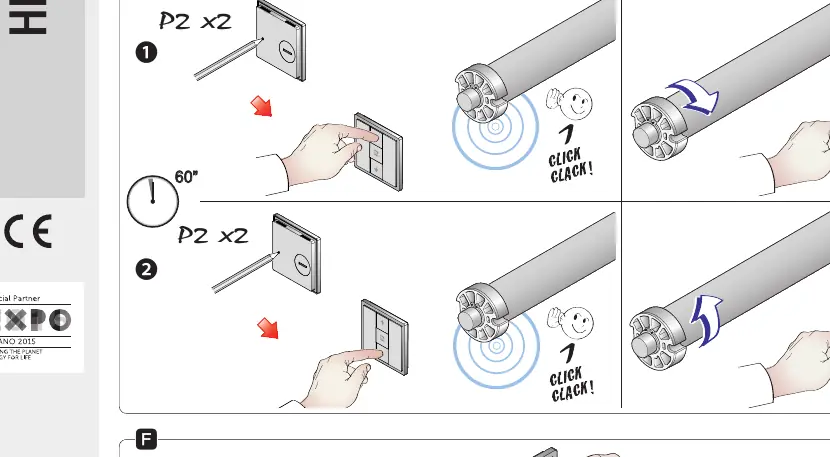

Erste Inbetriebnahme
Um den ersten Sender zu speichern, führen Sie die folgenden Schritte innerhalb einer Minute nach dem Einschalten des Empfängers aus:
- Option 1 (P2 P2 UP): Drücken Sie P2 zweimal, dann die UP-Taste. Der Motor dreht sich im Uhrzeigersinn.
- Option 2 (P2 P2 DOWN): Drücken Sie P2 zweimal, dann die DOWN-Taste. Der Motor dreht sich gegen den Uhrzeigersinn.
Programmierung und Klonen

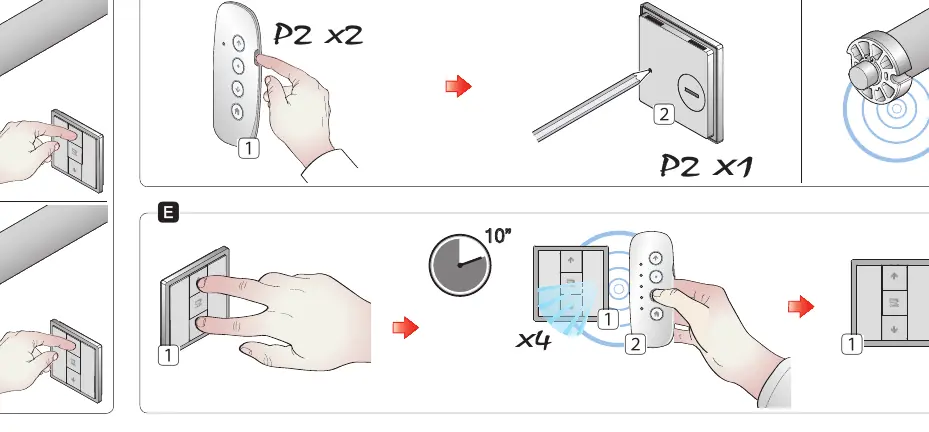

Klonen von KLT-Sendern:
- Drücken Sie gleichzeitig die UP- und DOWN-Tasten am neuen Sender, bis die LED schneller blinkt.
- Positionieren Sie innerhalb von 10 Sekunden den bereits aktiven Sender direkt neben den neuen Sender.
- Drücken Sie kurz eine beliebige Taste. Die LED blinkt 4-mal zur Bestätigung.

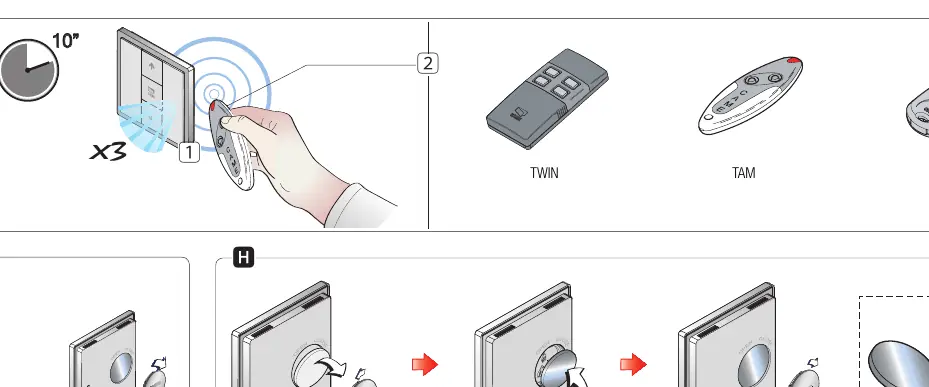

Klonen von 12- oder 24-Bit-Sendern:
- Wählen Sie mit den Auswahltasten den gewünschten Kanal.
- Drücken Sie gleichzeitig die STOP- und DOWN-Tasten am Sender, bis die LED schneller blinkt.
- Drücken Sie die Taste, die Sie aktivieren möchten (LED leuchtet).
- Positionieren Sie innerhalb von 10 Sekunden den zu kopierenden Sender neben den ersten und drücken Sie die zu kopierende Taste. Die LED blinkt 3-mal zur Bestätigung.
Batteriewechsel
Verwenden Sie ausschließlich Batterien des Typs CR2430 (3V). Öffnen Sie das Gehäuse, entnehmen Sie die alte Batterie und setzen Sie die neue ein. Achten Sie auf die korrekte Polarität. Entsorgen Sie alte Batterien gemäß den geltenden gesetzlichen Vorschriften.

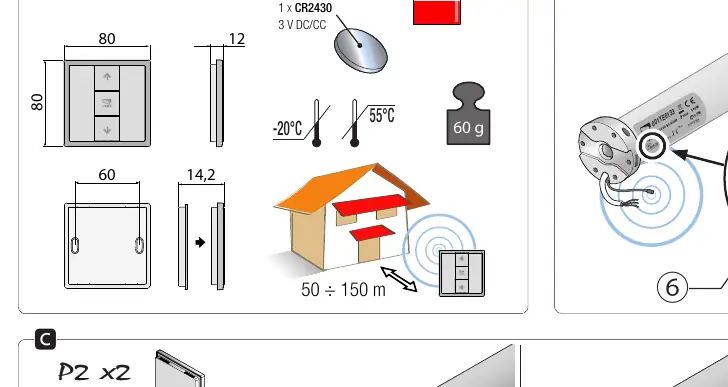

Technische Daten
- Batterie: 1x CR2430 (3V DC)
- Frequenzen: 433,92 MHz / 868,35 MHz
- Betriebstemperatur: -20°C bis 55°C
- Stromaufnahme:< 20mA
Praktische Hilfe
Typische Probleme
LED blinkt nicht während der Programmierung
Überprüfen Sie, ob die Batterie korrekt eingelegt ist und ausreichend Spannung hat.
Sender reagiert nicht
Stellen Sie sicher, dass der Empfänger mit Strom versorgt ist und sich der Sender innerhalb der Reichweite (50-150 m) befindet.
Falsche Drehrichtung des Motors
Setzen Sie die Codes auf Werkseinstellungen zurück (Batterie entfernen, Up-Stop-Down Tasten gedrückt halten, Batterie einlegen) und führen Sie die Programmierung erneut durch.
Vor der Verwendung
- Batterie CR2430 ist korrekt eingelegt.
- Empfänger ist eingeschaltet und betriebsbereit.
- Sender befindet sich in unmittelbarer Nähe des Empfängers/zu klonenden Senders während der Programmierung.
- Kompatibilität mit dem KLT-System oder 12/24-Bit-System ist gegeben.
Technische Daten in der Praxis
- 433.92 MHz / 868.35 MHz
- Die Betriebsfrequenzen des Senders. Stellen Sie sicher, dass Ihr Empfänger auf derselben Frequenz arbeitet.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Tastenbelegung (1: Hoch, 2: Stopp, 3: Runter, 4: P2).
- Die 'Click-Clack'-Symbole bestätigen den erfolgreichen Empfang eines Signals während der Programmierung.
Modellkompatibilität
- Kompatibel mit der CAME KLT-Serie.
- Geeignet für 12-Bit- und 24-Bit-Sender.
