Bedienungsanleitung für Skytech 1001TH-A Fernbedienungssystem

Erfahren Sie, wie Sie das Skytech 1001TH-A Fernbedienungssystem für Gasheizgeräte installieren, koppeln und bedienen. Inklusive Anleitungen für Thermostat-Modus, Kindersicherung und Verkabelung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 11

Wichtige Informationen aus der Anleitung

Das Skytech 1001TH-A ist ein Fernbedienungssystem für Gasheizgeräte. Es besteht aus einem Handsender und einem Empfänger. Wichtig: Dieses System ist nur für beaufsichtigte Gasgeräte bestimmt. Lassen Sie das Gerät niemals unbeaufsichtigt brennen. Stellen Sie sicher, dass der Empfänger an einem Ort montiert ist, an dem die Umgebungstemperatur 54°C (130°F) nicht überschreitet.

Installation und Verkabelung

Der Empfänger kann an der Wand oder in der Nähe des Kamins montiert werden.
Verwenden Sie 18-Gauge-Kabel für die Verbindung zum Gasventil.
Bei Millivolt-Ventilen: Verbinden Sie die TH-Anschlüsse des Ventils mit den Anschlüssen am Empfänger.
Bei elektronischen Zündsystemen: Verbinden Sie den Empfänger in Reihe mit dem 24VAC-Transformator.

Erste Inbetriebnahme und Kopplung

Um den Sender mit dem Empfänger zu koppeln:

Stellen Sie den Schiebeschalter am Empfänger auf die Position 'REMOTE'.
Drücken Sie die 'LEARN'-Taste am Empfänger mit einem kleinen Schraubendreher oder einer Büroklammer.
Der Empfänger gibt einen Piepton ab.
Drücken Sie eine beliebige Taste auf dem Sender. Der Empfänger bestätigt die Kopplung durch weitere Pieptöne.

Bedienung

Manuelle Bedienung

Drücken Sie 'ON' zum Einschalten und 'OFF' zum Ausschalten. Das Flammensymbol erscheint auf dem Display, wenn das Gerät eingeschaltet ist.

Thermostat-Modus

Drücken Sie die 'MODE'-Taste, bis 'ROOM' auf dem Display erscheint. Halten Sie die 'SET'-Taste gedrückt, um die gewünschte Temperatur (45°F bis 99°F) einzustellen. Das System schaltet sich automatisch ein, wenn die Raumtemperatur unter die eingestellte Temperatur fällt.

Kindersicherung (CP)

Halten Sie 'ON' und 'MODE' gleichzeitig für 5 Sekunden gedrückt, um die Kindersicherung zu aktivieren. Wiederholen Sie den Vorgang zum Deaktivieren.

Wartung und Sicherheit

Ersetzen Sie die Batterien jährlich. Verwenden Sie nur Alkaline-Batterien. Wenn das System nicht reagiert, überprüfen Sie die Batterien und die Kopplung. Der Empfänger verfügt über eine Sicherheitsfunktion, die das System abschaltet, wenn über 15 Minuten kein Signal vom Sender empfangen wird.

Praktische Hilfe

Typische Probleme

System reagiert nicht auf den Sender

Überprüfen Sie die Batterien im Sender und Empfänger. Stellen Sie sicher, dass der Empfänger auf 'REMOTE' steht und mit dem Sender gekoppelt ist.

Reichweite ist gering

Stellen Sie sicher, dass der Empfänger nicht in einem Metallgehäuse verbaut ist und die Batterien voll sind. Die Reichweite beträgt ca. 6 Meter.

Empfänger piept kontinuierlich

Dies deutet auf ein Kommunikationsproblem hin. Überprüfen Sie, ob der Sender innerhalb der Reichweite ist und ob die Batterien im Sender noch funktionieren.

Vor der Verwendung

Batterien einlegen: 2x AAA für den Sender, 4x AA für den Empfänger.
Empfänger-Schalter auf 'REMOTE' stellen.
Sender und Empfänger koppeln (Learning Mode).
Sicherstellen, dass die Umgebungstemperatur am Empfänger 54°C (130°F) nicht überschreitet.
Verkabelung gemäß Anleitung (Millivolt oder elektronische Zündung) prüfen.

Technische Daten in der Praxis

Swing / Differential: Temperaturdifferenz von 2°F (1°C), bei der das System ein- oder ausschaltet.
Betriebsbereich: Ca. 6 Meter (20 Fuß).

Abbildungen und Diagramme

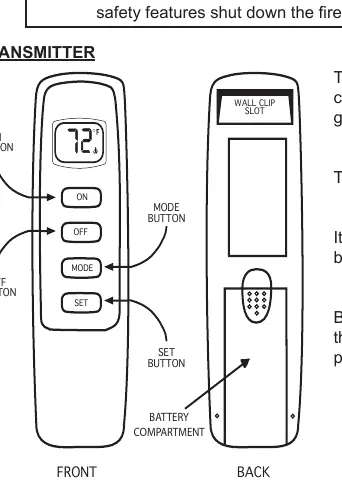

Sender-Tasten: ON, OFF, MODE, SET.
Empfänger-Schalter: ON, REMOTE, OFF.
Learning-Taste: Befindet sich im kleinen Loch am Empfänger.

Modellkompatibilität

Geeignet für Millivolt-Gasventile und elektronische Zündsysteme.
Nicht für unbeaufsichtigte Gasgeräte verwenden.
