Bedienungsanleitung für elero MonoTel 2 Handsender

Wichtige Informationen aus der Anleitung

Der elero MonoTel 2 ist ein Einkanal-Handsender zur Steuerung von Rollläden, Markisen und Jalousien, die mit elero Funkempfängern ausgestattet sind. Das Gerät ist für den bidirektionalen Betrieb voreingestellt, kann jedoch auch unidirektional verwendet werden. Bitte beachten Sie, dass für den bidirektionalen Betrieb alle Teilnehmer bidirektional sein müssen.

Geräteübersicht

Der Handsender verfügt über folgende Bedienelemente:

• Vorderseite: UP-Taste (Auf), STOP-Taste, Statusanzeige (LED-Ring), DOWN-Taste (Ab).
• Rückseite: Programmiertaste P (unter der Abdeckung), DIP-Schalter 1 und 2 (nur für Experten).

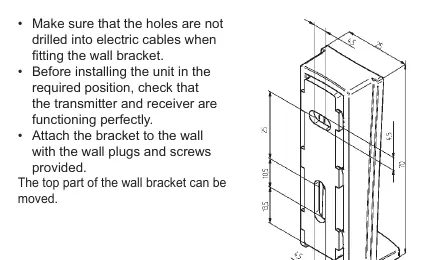

Montage der Wandhalterung

Stellen Sie vor der Montage sicher, dass keine elektrischen Leitungen angebohrt werden. Prüfen Sie die Funktion von Sender und Empfänger an der gewünschten Position, bevor Sie die Halterung fest anbringen. Befestigen Sie die Halterung mit den mitgelieferten Dübeln und Schrauben an der Wand.

Programmierung des Senders

Um den Sender mit einem Empfänger zu koppeln:

1. Schalten Sie den Stromkreis des Empfängers aus und nach wenigen Sekunden wieder ein. Der Empfänger ist nun für ca. 5 Minuten im Programmiermodus.
2. Drücken Sie kurz die Programmiertaste P auf der Rückseite des Senders, bis die Statusanzeige kurz leuchtet. Der Behang bewegt sich zur Bestätigung auf und ab.
3. Drücken Sie innerhalb von einer Sekunde die UP-Taste, sobald der Behang in Aufwärtsrichtung startet.
4. Drücken Sie sofort (innerhalb von einer Sekunde), wenn der Behang in Abwärtsrichtung startet, die DOWN-Taste. Der Sender ist nun programmiert.

Batteriewechsel

Wenn die Statusanzeige rot blinkt, sind die Batterien schwach. Gehen Sie wie folgt vor:

1. Schrauben Sie die Unterseite des Geräts auf und öffnen Sie das Gehäuse.
2. Entnehmen Sie die verbrauchten Batterien.
3. Legen Sie neue Batterien (2x LR06 / AA Mignon) polrichtig ein.
4. Setzen Sie das Gehäuse wieder zusammen.

Fehlerbehebung

Sollte der Antrieb nicht reagieren, prüfen Sie folgende Punkte:

• Antrieb läuft nicht, Statusanzeige leuchtet nicht: Batterien sind leer oder falsch eingelegt. Bitte prüfen und ggf. ersetzen.
• Antrieb läuft nicht, Statusanzeige blinkt rot/orange: Empfänger ist außerhalb der Funkreichweite, defekt oder nicht programmiert.
• Antrieb läuft in falsche Richtung: Die Richtungen sind falsch zugeordnet. Löschen Sie den Sender und führen Sie die Programmierung erneut durch.
