Bedienungsanleitung für Skytech 1001D-A Fernsteuerungssystem
Detaillierte Bedienungsanleitung für das Skytech 1001D-A Fernsteuerungssystem. Erfahren Sie alles über Installation, Batteriewechsel, Verkabelung und Fehlerbehebung für Ihr Gasheizgerät.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Fernsteuerungssystem wurde für den sicheren Betrieb von Gasheizgeräten entwickelt. Es handelt sich um einen Trockenkontaktschalter für Millivolt-Gasventile. Wichtiger Sicherheitshinweis: Das System ist für die Verwendung mit beaufsichtigten Feuerstellen oder Gasgeräten vorgesehen. Erwachsene müssen anwesend sein, wenn das System in Betrieb ist. Lassen Sie das Gerät niemals unbeaufsichtigt brennen. Wenn Sie das Haus verlassen, stellen Sie das System auf OFF.
Installation und Batteriewechsel
Das System besteht aus einem Wandsender und einem Empfänger.
Wandsender
Der Sender benötigt zwei 3-Volt-Knopfzellenbatterien. Zum Einsetzen oder Wechseln:
- Entfernen Sie die Frontplatte mit einem kleinen Schraubendreher.
- Setzen Sie die Batterien mit dem Pluspol (+) nach oben in die Halterung ein.
- Drücken Sie die Frontplatte wieder auf die Basis.
Empfänger
Der Empfänger benötigt vier AA-Alkalibatterien. Achten Sie auf die korrekte Polarität (+/-).
Wandmontage
Der Sender kann an der Wand montiert werden:
- Entfernen Sie die Frontplatte.
- Markieren Sie die Montagelöcher an der Wand.
- Verwenden Sie die mitgelieferten Dübel und Schrauben zur Befestigung der Basisplatte.
- Rasten Sie die Frontplatte wieder ein.

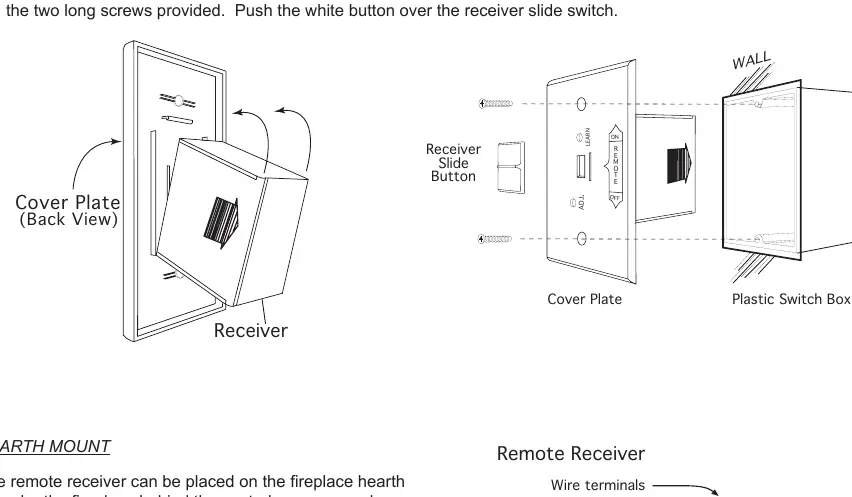

Der Empfänger kann in einer Standard-Kunststoff-Schaltbox (nicht aus Metall) montiert oder in der Nähe der Feuerstelle platziert werden. Halten Sie den Empfänger von Temperaturen über 54°C (130°F) fern, da dies die Batterielebensdauer verkürzt.
Verkabelung
Hinweis: Die Installation sollte durch einen qualifizierten Elektriker erfolgen. Verwenden Sie mindestens 18 AWG Kabel, maximal 20 Fuß (ca. 6 Meter) lang, ohne Spleiße.
Millivolt-Gasventile
Verbinden Sie ein Kabel vom Empfänger mit dem TH-Anschluss und das andere mit dem TH/TP-Anschluss am Gasventil.
Elektronische Zündsysteme
Der Empfänger wird in Reihe mit einem 24VAC-Transformator an den TR-Anschluss des elektronischen Moduls angeschlossen. Verbinden Sie das heiße Kabel vom Transformator mit einem der Empfängeranschlüsse und das andere Kabel vom Empfänger mit dem TH-Anschluss des Moduls.
Betrieb und Kopplung
Der Empfänger verfügt über einen 3-Positionen-Schalter: ON (manuell an), REMOTE (Fernbedienung), OFF (aus).
Kopplung (Learning):
- Stellen Sie den Schalter am Empfänger auf REMOTE.
- Drücken Sie die LEARN-Taste am Empfänger mit einem kleinen Schraubendreher oder einer Büroklammer.
- Der Empfänger gibt einen Piepton ab.
- Drücken Sie innerhalb von 2 Sekunden die ON- oder OFF-Taste am Sender.
- Der Empfänger piept mehrmals zur Bestätigung.
Fehlerbehebung
Wenn das System nicht reagiert:
- Prüfen Sie, ob die Batterien voll geladen und korrekt eingelegt sind.
- Stellen Sie sicher, dass der Empfänger nicht in einer geschlossenen Metallumgebung installiert ist.
- Überprüfen Sie die Reichweite (20-25 Fuß).
- Führen Sie den Kopplungsvorgang erneut durch.
Praktische Hilfe
Typische Probleme
System reagiert nicht auf den Sender
Prüfen Sie die Batterien in Sender und Empfänger. Führen Sie den Kopplungsvorgang (Learning) erneut durch.
Geringe Reichweite
Stellen Sie sicher, dass der Empfänger nicht in einer geschlossenen Metallumgebung installiert ist. Prüfen Sie die Batterieladung.
Gerät schaltet sich von selbst ein
Stellen Sie sicher, dass sich die Kabelanschlüsse am Empfänger nicht berühren oder blankes Metall berühren.
Vor der Verwendung
- Batterien korrekt eingelegt (Plus/Minus-Pol beachten)
- Empfänger-Schalter auf OFF während der Installation
- Verkabelung gemäß Schaltplan für Millivolt- oder elektronische Zündsysteme prüfen
- Sicherstellen, dass die Umgebungstemperatur 54°C (130°F) nicht überschreitet
- Kopplung zwischen Sender und Empfänger durchgeführt
Technische Daten in der Praxis
- Betriebsreichweite
- 20 bis 25 Fuß (ca. 6 bis 7,5 Meter).
- Maximale Temperatur
- 130°F (54°C) – höhere Temperaturen verkürzen die Batterielebensdauer erheblich.
Abbildungen und Diagramme
- Schaltplan für Millivolt-Gasventile: Verbindung zwischen TH und TH/TP Anschlüssen.
- Schaltplan für elektronische Zündsysteme: Reihenschaltung mit 24VAC Transformator und elektronischem Modul.
Modellkompatibilität
- Nur für den Einsatz mit zugelassenen Gasgeräten oder Feuerstellen.
- Nicht direkt an 110-120VAC Strom anschließen.
- Nur für die Verwendung in Innenräumen oder geschützten Bereichen geeignet.
