Bedienungsanleitung für den California Air Tools 10020HDSMADC Smart-Luftkompressor

Wichtige Informationen aus der Anleitung

Dieser Kompressor ist für den intermittierenden Betrieb ausgelegt. Er sollte nicht länger als 60 Minuten am Stück laufen. Ein durchschnittlicher Arbeitszyklus von 70/30 (Betrieb/Pause) wird empfohlen. Bei Fragen, die nicht in dieser Anleitung behandelt werden, wenden Sie sich bitte an den Kundendienst unter 1-866-409-4581.

Montage und Inbetriebnahme

Vor der ersten Inbetriebnahme müssen die Luftfilter montiert werden:

• Befestigen Sie die Luftfilter an den Gewindeanschlüssen oben links und rechts am Motorkopf.
• Schrauben Sie die Filter im Uhrzeigersinn fest (nur handfest anziehen).
• Drücken Sie die 4-Zoll-Luftfilter-Ansaugrohre in die Öffnungen der Filter. Die Ausrichtung der Rohre ist beliebig.

Stellen Sie sicher, dass der Kompressor auf einer ebenen Fläche mit einer Neigung von maximal 15 Grad steht und rundherum mindestens 60 cm Freiraum für die Belüftung vorhanden ist.

Tägliche Bedienung

Starten des Kompressors:

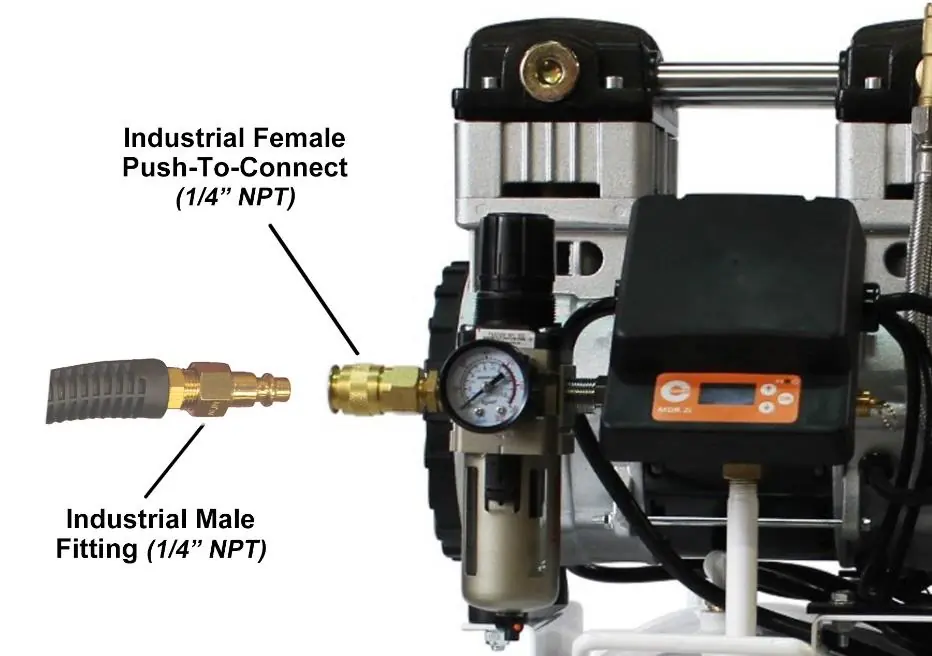

1. Schließen Sie einen Luftschlauch an die 1/4-Zoll-Schnellkupplung an.
2. Stecken Sie das Netzkabel in eine geeignete Steckdose (110V, 60Hz, 15A).
3. Halten Sie die OK-Taste am SMART-Schalter für 4 Sekunden gedrückt, um den Kompressor einzuschalten.
4. Lassen Sie den Motor laufen, bis der Tank gefüllt ist und der Motor automatisch abschaltet.
5. Regeln Sie den Luftstrom bei laufendem Kompressor über den Reglerknopf.

Ausschalten des Kompressors:

1. Halten Sie die OK-Taste für 4 Sekunden gedrückt, um den Kompressor auszuschalten.
2. Ziehen Sie den Netzstecker.
3. Lassen Sie den Druck aus dem Tank über eine angeschlossene Luftpistole oder das Werkzeug ab.

Wartung und Pflege

Automatischer Ablass: Der Kompressor verfügt über ein automatisches Ablassventil, das Wasser bei jedem Start und nach 2 Minuten Dauerbetrieb für 3 Sekunden ablässt. Ein manueller Bypass ist für Reinigungszwecke vorhanden.

Luftfilter: Reinigen Sie das Filterelement regelmäßig durch Ausblasen oder Abbürsten. Bei starker Verschmutzung muss der Filter ersetzt werden.

Lecktest: Sprühen Sie Seifenwasser auf Verbindungen. Blasenbildung deutet auf ein Leck hin. Ziehen Sie Verbindungen nach, aber vermeiden Sie ein Überdrehen.

Sicherheitshinweise

• Stromschlaggefahr: Nur unbeschädigte Kabel verwenden. Nicht bei Nässe betreiben. Das Gerät muss geerdet sein.
• Verbrennungsgefahr: Zylinderkopf und Rohrleitungen werden heiß. Vor Berührung abkühlen lassen.
• Explosionsgefahr: Tank täglich entwässern. Keine Schweißarbeiten am Tank durchführen. Maximalen Arbeitsdruck nicht überschreiten.
