Bedienungsanleitung für den California Air Tools 10020DSMAD Luftkompressor

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Bedienungsanleitung für den California Air Tools 10020DSMAD Luftkompressor. Es enthält wichtige Anweisungen zur sicheren Inbetriebnahme, täglichen Nutzung, Wartung und Fehlerbehebung. Bitte lesen Sie das vollständige PDF für alle Sicherheitswarnungen und detaillierten technischen Spezifikationen.

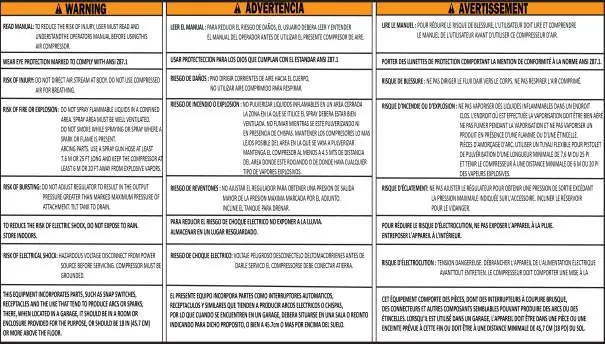

Produktbeschreibung und Sicherheit

Der 10020DSMAD ist ein ölfreier, extrem leiser Luftkompressor mit einem 10-Gallonen-Stahltank und einem intelligenten Steuerungssystem. Sicherheit hat oberste Priorität:

• Elektrische Sicherheit: Verwenden Sie nur geerdete Steckdosen. Vermeiden Sie den Betrieb bei Nässe. Verwenden Sie keine Adapter.
• Betriebssicherheit: Tragen Sie bei Arbeiten mit Druckluft immer eine Schutzbrille. Richten Sie den Luftstrom niemals auf Personen oder Tiere.
• Oberflächentemperaturen: Zylinderkopf und Zuleitungen werden im Betrieb heiß. Berühren Sie diese nicht.

Montage und Inbetriebnahme

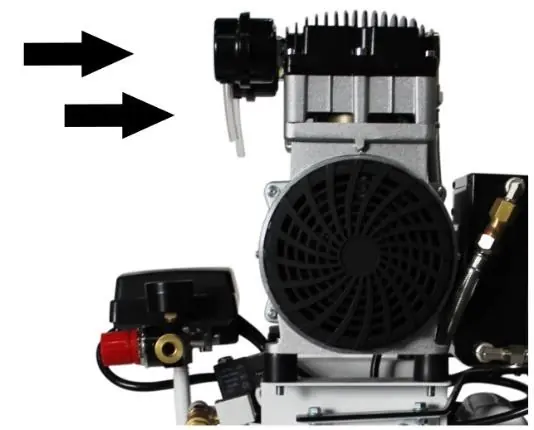

Vor der ersten Nutzung müssen die Luftfilter montiert werden:

1. Befestigen Sie die Luftfilter an den oberen hinteren Gewindeanschlüssen des Motorkopfes.
2. Schrauben Sie die Filter im Uhrzeigersinn fest (nur handfest).
3. Drücken Sie die 4-Zoll-Ansaugrohre in die Filteröffnungen. Die Ausrichtung der Rohre ist beliebig.

Stellen Sie sicher, dass der Kompressor auf einer ebenen Fläche mit maximal 15 Grad Neigung steht und mindestens 60 cm Freiraum für die Belüftung vorhanden ist.

Tägliche Bedienung

Starten des Kompressors:

1. Schließen Sie das Gerät an eine 110V/60Hz/15A-Steckdose an.
2. Halten Sie die OK-Taste am Smart-Controller für 4 Sekunden gedrückt, um das Gerät einzuschalten.
3. Der Motor startet und füllt den Tank bis zum Abschaltdruck (ca. 120 PSI).

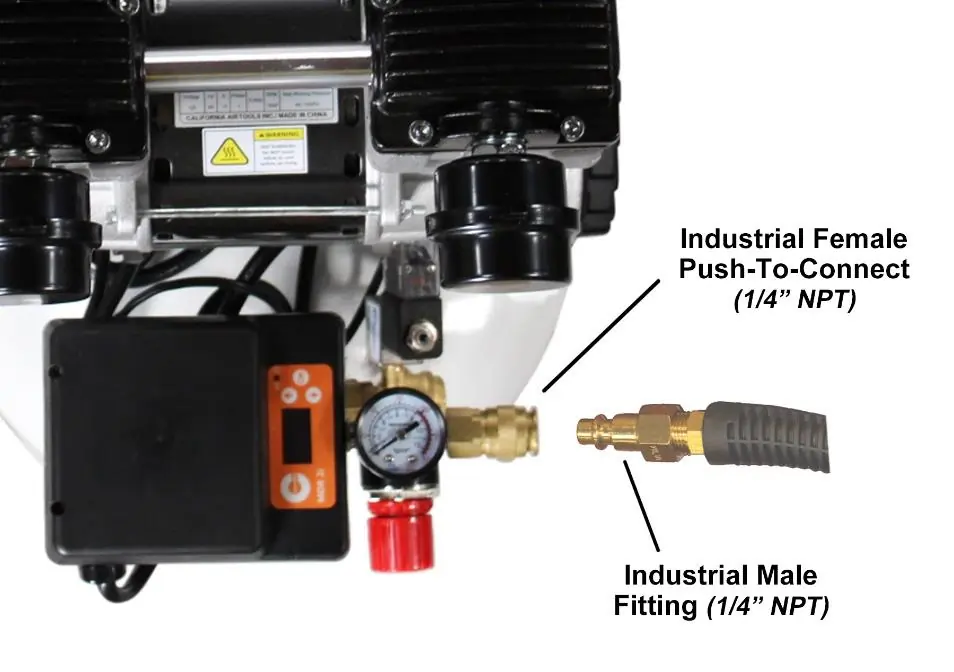

Regulierung des Luftstroms: Drehen Sie den Reglerknopf nach rechts, um den Ausgangsdruck zu erhöhen, während das angeschlossene Werkzeug in Betrieb ist.

Ausschalten: Halten Sie die OK-Taste erneut 4 Sekunden lang gedrückt, ziehen Sie den Netzstecker und lassen Sie den Druck über das Werkzeug oder das Sicherheitsventil ab.

Wartung und Pflege

• Tankentwässerung: Das Gerät verfügt über ein automatisches Ablassventil. Dennoch sollte der Tank regelmäßig manuell entwässert werden, um Rostbildung zu vermeiden.
• Luftfilter: Reinigen Sie die Filter regelmäßig durch Ausblasen oder Bürsten. Bei starker Verschmutzung ersetzen.
• Lecktest: Sprühen Sie Seifenwasser auf Verbindungen, um Undichtigkeiten zu identifizieren.
• Trockenmittel: Das Trockenmittel im 80%-Lufttrocknungssystem sollte alle 2000 Betriebsstunden oder alle 1-2 Jahre gewechselt werden.

Fehlerbehebung

Bei Problemen wie Druckabfall, Startschwierigkeiten oder ungewöhnlichen Geräuschen prüfen Sie zunächst die Stromversorgung und die Dichtigkeit aller Verbindungen. Überhitzungsschutz kann bei Dauerbetrieb (über 1 Stunde) auslösen; lassen Sie den Motor in diesem Fall abkühlen. Bei anhaltenden Fehlern kontaktieren Sie den Kundendienst unter 1-866-409-4581.
