Bedienungsanleitung für Luftkompressor California Air Tools 10020C

Wichtige Informationen aus der Anleitung

Der California Air Tools 10020C ist ein ölfreier Luftkompressor, der für einen stabilen Betrieb und hohe Luftleistung ausgelegt ist. Vor der Inbetriebnahme ist es zwingend erforderlich, das Gerät auf Transportschäden zu prüfen und sicherzustellen, dass alle Anschlüsse fest sitzen. Der Kompressor muss auf einer ebenen Fläche (Neigung maximal 15 Grad) in einem Bereich mit ausreichender Belüftung und sauberer Luft aufgestellt werden. Halten Sie einen Mindestabstand von 60 cm (2 Fuß) um das Gerät ein.

Montage und Inbetriebnahme

Vor dem ersten Gebrauch müssen die Räder und Luftfilter montiert werden:

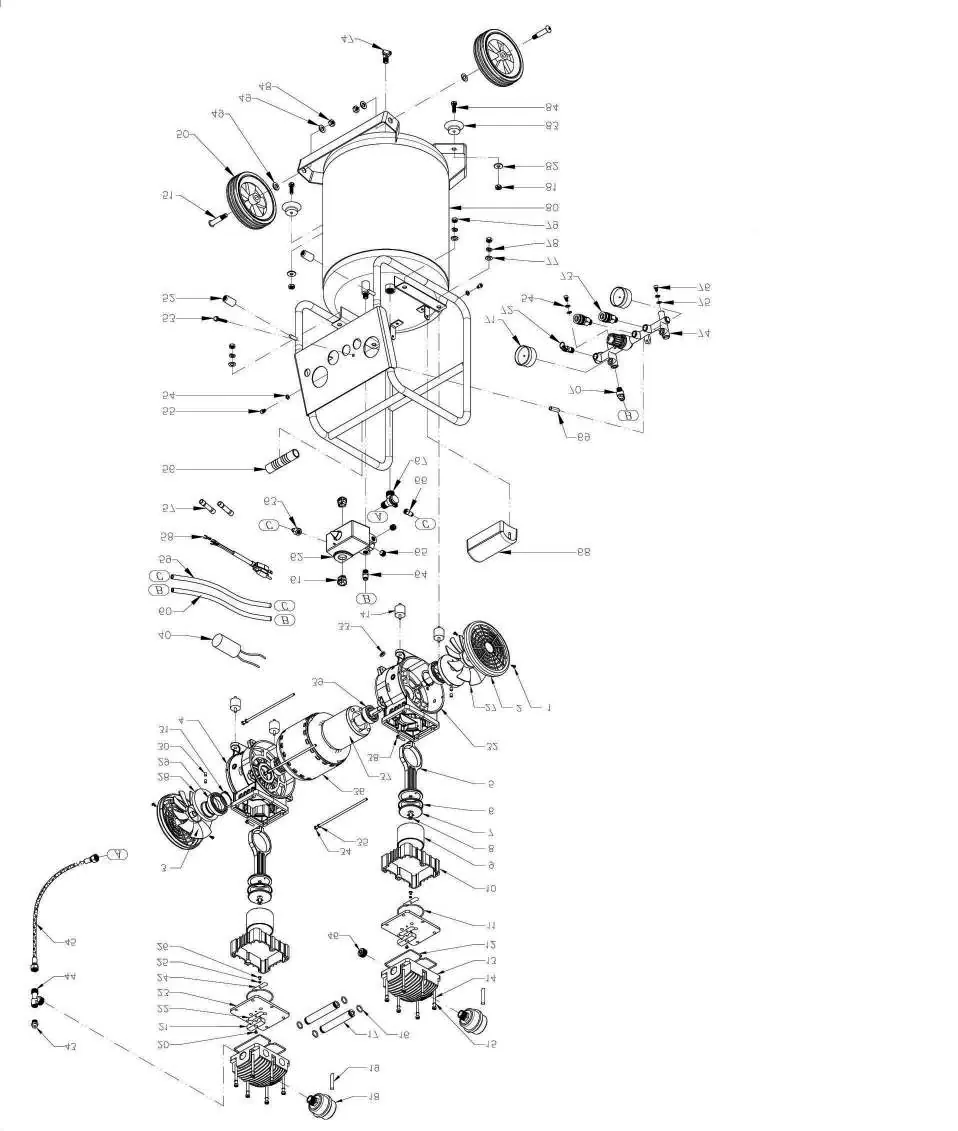

• Räder montieren: Schieben Sie die Radschraube (#51) durch das Rad (#50), dann die Unterlegscheibe (#49) auf die Schraube. Führen Sie die Schraube durch das Loch an der Vorderseite des Tanks und sichern Sie sie mit Unterlegscheibe (#49) und Mutter (#48). Wiederholen Sie dies für das zweite Rad.
• Stützfüße montieren: Schieben Sie die Schraube (#84) durch den Stützfuß (#83) und das Loch an der Rückseite des Tanks. Sichern Sie diese mit Unterlegscheibe (#82) und Mutter (#81).
• Luftfilter installieren: Schrauben Sie die Luftfilter in die Anschlüsse am oberen hinteren Teil des Motorkopfes.

Betrieb des Luftkompressors

Inbetriebnahme:

1. Stellen Sie sicher, dass der Netzschalter auf OFF steht und das Ablassventil geschlossen ist.
2. Schließen Sie den Luftschlauch an die Schnellkupplung an.
3. Stecken Sie das Netzkabel ein.
4. Schalten Sie den Kompressor auf ON.
5. Lassen Sie den Tank füllen, bis der Motor automatisch abschaltet.
6. Regeln Sie den Luftstrom über den Reglerknopf, während das Werkzeug in Betrieb ist.

Abschalten: Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und lassen Sie den Druck über den angeschlossenen Luftschlauch ab.

Wartung und Pflege

Regelmäßige Wartung ist entscheidend für die Langlebigkeit des Geräts:

• Tank entwässern: Entleeren Sie den Tank alle 2 bis 3 Tage (oder nach jedem Gebrauch), um Rost und Korrosion zu vermeiden. Öffnen Sie dazu das Ablassventil vorsichtig, bis das Wasser abgelaufen ist, und schließen Sie es danach wieder fest.
• Luftfilter reinigen: Wenn der Filter verstopft ist, sinkt die Leistung. Öffnen Sie den Deckel, entnehmen Sie das Element und reinigen Sie es durch Ausblasen oder Bürsten. Bei starker Verschmutzung ersetzen Sie den Filter.
• Dichtheitsprüfung: Sprühen Sie Seifenwasser auf die Anschlüsse. Wenn Blasen entstehen, liegt ein Leck vor.

Sicherheitshinweise

Beachten Sie unbedingt die Warnhinweise zu elektrischem Schlag, Explosion und heißen Oberflächen. Betreiben Sie das Gerät niemals in nasser Umgebung und verwenden Sie keine beschädigten Verlängerungskabel. Berühren Sie während des Betriebs keine heißen Teile wie Zylinderkopf oder Rohrleitungen.
