Installationsanleitung für Brizo 9291111 15A Luftschalter mit Doppelsteckdose

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installationsanweisungen und Fehlerbehebungsschritte für den Brizo 9291111 15A Luftschalter mit Doppelsteckdose. Es ist für die korrekte Montage des Tasters und den Anschluss des Steuermoduls an einen Müllzerkleinerer oder ein anderes Gerät vorgesehen.

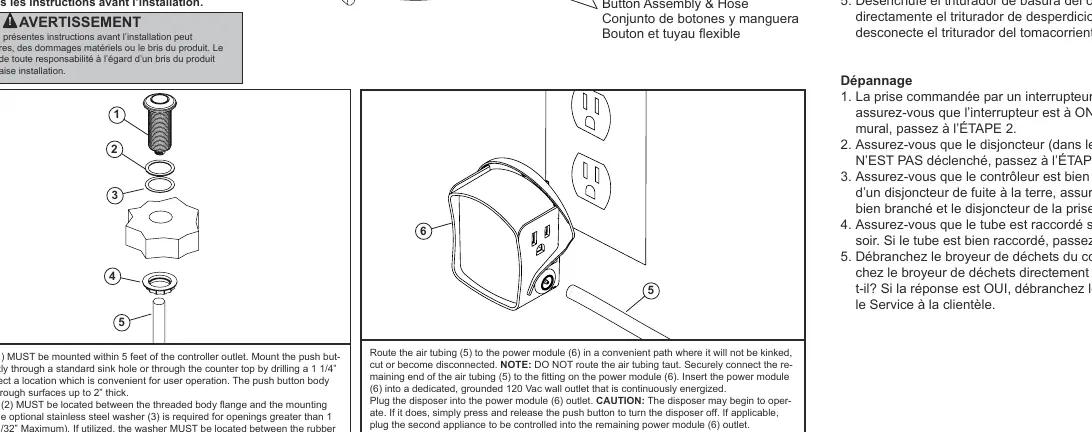

Montage des Tasters

Der Taster muss innerhalb von 5 Fuß (ca. 1,5 Meter) vom Steuermodul entfernt montiert werden.

• Bohren Sie ein Loch mit einem Durchmesser von 1 1/4 Zoll (ca. 3,2 cm) in die Spüle oder Arbeitsplatte.
• Die Oberfläche darf maximal 2 Zoll (ca. 5 cm) dick sein.
• Platzieren Sie die Gummidichtung zwischen dem Gewindekörper und der Montagefläche.
• Bei Öffnungen größer als 1 1/4 Zoll muss die optionale Edelstahlscheibe zwischen Dichtung und Montagefläche verwendet werden.
• Setzen Sie den Körper durch das Loch und sichern Sie ihn mit der Befestigungsmutter.
• Schließen Sie ein Ende des Luftschlauchs fest an den Anschluss des Tasters an.

Installation des Steuermoduls

• Verlegen Sie den Luftschlauch zum Steuermodul. Achten Sie darauf, dass der Schlauch nicht geknickt, geschnitten oder straff gespannt ist.
• Verbinden Sie das andere Ende des Luftschlauchs fest mit dem Anschluss am Steuermodul.
• Stecken Sie das Steuermodul in eine dedizierte, geerdete 120V-Wechselstrom-Steckdose, die dauerhaft unter Strom steht.
• Schließen Sie den Müllzerkleinerer an die Steckdose des Steuermoduls an.
• Testen Sie das System, indem Sie den Taster drücken, um den Zerkleinerer ein- und auszuschalten.

Fehlerbehebung

Falls das System nicht funktioniert, führen Sie folgende Schritte durch:

1. Prüfen Sie, ob ein Wandsch ein Wandschalter die Steckdose steuert und ob dieser eingeschaltet ist.
2. Stellen Sie sicher, dass der Schutzschalter im Sicherungskasten nicht ausgelöst hat.
3. Überprüfen Sie, ob das Steuermodul fest in der Steckdose sitzt und ob ein eventueller GFCI-Schutzschalter ausgelöst hat.
4. Kontrollieren Sie, ob der Luftschlauch fest sowohl am Steuermodul als auch am Taster angeschlossen ist.
5. Trennen Sie den Zerkleinerer vom Steuermodul und stecken Sie ihn direkt in die Wandsteckdose. Wenn er dann funktioniert, liegt das Problem möglicherweise am Steuermodul.
