Installationsanleitung für Bestten 15A Standard Decor Steckdose
Installationsanleitung für die Bestten 15A Standard Decor Steckdose (Modelle LD-3012, LD-3012TR). Erfahren Sie, wie Sie die Steckdose sicher anschließen, welche Kabeltypen geeignet sind und wie die Verkabelung erfolgt.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation erfordert das Abschalten des Stroms, das Anschließen der schwarzen Ader an die Messingschraube, der weißen Ader an die silberne Schraube und der Erdung an die grüne Schraube, gefolgt vom Festziehen der Schrauben mit 14 Pfund-Zoll Drehmoment. S. 1
Wichtigste Schritte
- Strom am Sicherungskasten ausschalten S. 1
- Verkabelung gemäß Diagramm vornehmen S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennleistung | 15A, 125V, 60Hz | Elektrische Spezifikationen | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation der Bestten 15A Standard Decor Steckdose (Modelle LD-3012 und LD-3012TR). Vor der Installation muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Die Installation sollte nur mit Kupfer- oder kupferkaschierten Leitungen erfolgen. Bei Unsicherheiten ist ein qualifizierter Elektriker hinzuzuziehen.
Installation
- Stellen Sie sicher, dass die Stromzufuhr am Sicherungskasten vollständig unterbrochen ist.
- Verkabeln Sie die Steckdose gemäß dem beiliegenden Schaltplan.
- Schließen Sie den schwarzen (stromführenden) Draht an die Messingschraube an.
- Schließen Sie den weißen (neutralen) Draht an die silberne Schraube an.
- Schließen Sie den grünen oder blanken (Erdungs-) Draht an die grüne Schraube an.
- Verwenden Sie nur starre Kupferdrähte der Stärke #14 AWG für die Steckklemmen oder #14 bis #12 AWG für die Schraubklemmen.
- Ziehen Sie alle Schrauben fest an (14 Pfund-Zoll / 1,6 Nm Drehmoment) und stellen Sie sicher, dass keine blanken Leiter freiliegen.
- Montieren Sie die Steckdose in der Wanddose und befestigen Sie die Abdeckplatte.
- Schalten Sie den Strom am Sicherungskasten wieder ein.
Verkabelung und Besonderheiten
Das Diagramm zeigt die korrekte Zuordnung der Anschlüsse. Für Anwendungen mit zwei Stromkreisen kann die Verbindungslasche zwischen den Anschlüssen entfernt werden.
Technische Daten
- Nennleistung: 15 Ampere, 125 Volt, 60 Hz
- Geeignete Kabel: #12 AWG & #14 AWG (Schraubanschluss), #14 AWG (Steckanschluss)
- Zertifizierung: UL/cUL gelistet
Garantie und Support
Bestten gewährt dem ursprünglichen Käufer eine einjährige Garantie auf Material- und Verarbeitungsfehler. Bei Fragen wenden Sie sich bitte an [email protected] oder rufen Sie unter 1-800-358-6160 (Mo-Fr 9-17 Uhr PST) an.
Praktische Hilfe
Typische Probleme
Stromschlaggefahr
Vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten abschalten und die Spannungsfreiheit prüfen.
Falsche Verkabelung
Schwarzer Draht an Messing, weißer Draht an Silber, grüner/blanker Draht an Grün.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Nur Kupfer- oder kupferkaschierte Drähte verwenden
- Drahtstärke prüfen (#12 oder #14 AWG)
- Sicherstellen, dass keine blanken Leiter freiliegen
Technische Daten in der Praxis
- 15A, 125V, 60Hz
- Standard-Nennwerte für nordamerikanische Haushaltsstromkreise.
- 14 Pfund-Zoll
- Erforderliches Anzugsdrehmoment für die Schraubklemmen.
Abbildungen und Diagramme

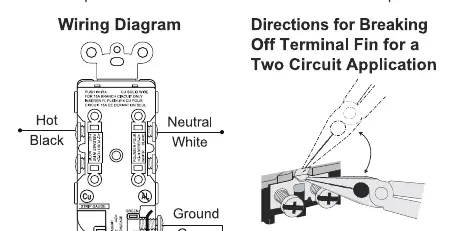

- Schaltplan zeigt die korrekte Zuordnung von Hot (Black), Neutral (White) und Ground (Green) Leitern.
- Detailansicht zeigt, wie die Verbindungslasche für Zwei-Stromkreis-Anwendungen entfernt wird.
Modellkompatibilität
- Nur für Kupfer- oder kupferkaschierte Drähte geeignet.
- Nicht für Aluminiumdraht geeignet.
