Bedienungsanleitung für Brizo 697075 Wandleuchte

Schnellstartanleitung und Installationshilfe für die Brizo 697075 Wandleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und warten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage der Grundplatte an der Wanddose Seite 2 Montage des Glases Seite 2

Wichtige Informationen aus der Anleitung

Diese Leuchte muss von einem lizenzierten Elektriker installiert werden. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromversorgung am Sicherungskasten vollständig unterbrochen ist. Die Leuchte ist für eine Stromversorgung von 120 Volt und 60 Hz ausgelegt.

Installation und Verkabelung

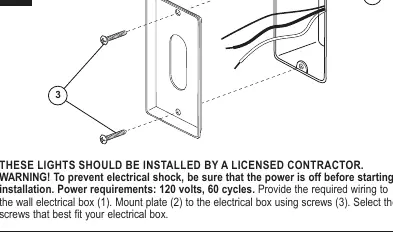

Schritt 1: Montage der GrundplatteBefestigen Sie die Montageplatte an der elektrischen Wanddose mit den passenden Schrauben. Wählen Sie die Schrauben aus, die am besten zu Ihrer Wanddose passen.

Montage der Grundplatte an der Wanddose
Montage der Grundplatte an der Wanddose

Schritt 2: Elektrischer AnschlussVerbinden Sie die Kabel wie folgt:

  • Verbinden Sie das Erdungskabel des Hauses mit dem Erdungskabel der Leuchte unter Verwendung der mitgelieferten Drahtklemme. Falls kein Erdungskabel vorhanden ist, befestigen Sie das Erdungskabel der Leuchte an der Montageplatte mit der beiliegenden Erdungsschraube.
  • Verbinden Sie das weiße Kabel der Leuchte mit dem weißen Neutralleiter des Hauses mittels einer Drahtklemme.
  • Verbinden Sie das schwarze Kabel der Leuchte mit dem schwarzen stromführenden Kabel des Hauses mittels einer Drahtklemme.
  • Führen Sie die Kabel durch das mittlere Loch der Montageplatte.

Schritt 3: Befestigung der LeuchteSetzen Sie die Leuchte auf die Montageplatte, bis sie bündig an der Wand anliegt. Achten Sie darauf, dass keine Kabel eingeklemmt werden. Sichern Sie die Leuchte durch Anziehen der Feststellschraube an der Unterseite.

Leuchtmittel und Glasmontage

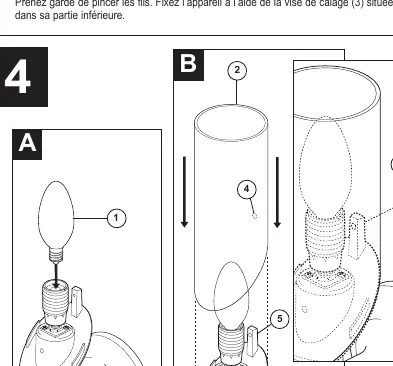

Leuchtmittel: Installieren Sie ein Leuchtmittel mit E12-Sockel (klein), maximal 60 Watt.

Montage des Glases
Montage des Glases

Glasmontage: Platzieren Sie das Glas vorsichtig über der Basis. Richten Sie das Loch an der Rückseite des Glases mit dem Gewindeloch am Pfosten der Basis aus. Stellen Sie sicher, dass sich der O-Ring auf der Rändelschraube befindet. Befestigen Sie das Glas, indem Sie die Rändelschraube durch das Loch im Glas in die Basis schrauben. Nicht zu fest anziehen – stoppen Sie, sobald der O-Ring das Glas berührt.

Reinigung und Pflege

Obwohl die Oberfläche sehr langlebig ist, kann sie durch scharfe Scheuermittel oder Polituren beschädigt werden. Reinigen Sie die Leuchte einfach mit einem feuchten Tuch und trocknen Sie sie anschließend mit einem weichen Handtuch ab.

Ersatzteile

Folgende Ersatzteile sind verfügbar:

  • RP73181: Montagezubehör
  • RP73182s: Feststellschraube, Inbusschlüssel und Rändelschraube
  • RP73183: Glasabdeckung

Praktische Hilfe

Typische Probleme

Leuchte funktioniert nach der Installation nicht

Überprüfen Sie, ob die Stromversorgung eingeschaltet ist und ob alle Kabelverbindungen (Erdung, Neutralleiter, Phase) korrekt und fest mit den Drahtklemmen verbunden sind.

Glasabdeckung sitzt locker oder wackelt

Überprüfen Sie, ob die Rändelschraube korrekt in das Gewinde der Basis eingreift. Achten Sie darauf, dass der O-Ring vorhanden ist, aber ziehen Sie die Schraube nicht mit Gewalt fest.

Vor der Verwendung

  • Stromversorgung am Sicherungskasten ausschalten
  • Geeignete Schrauben für die elektrische Wanddose bereithalten
  • Leuchtmittel mit E12-Sockel (max. 60W) bereitstellen
  • Sicherstellen, dass die Wanddose für die Montage geeignet ist
  • Prüfen, ob alle benötigten Teile (Montageplatte, Schrauben, Drahtklemmen) vorhanden sind

Technische Daten in der Praxis

Leuchtmittel
E12-Sockel (Kandelaber-Stil), maximal 60 Watt Leistung

Abbildungen und Diagramme

  • Schritt 1 zeigt die Montage der Grundplatte an der Wanddose.
  • Schritt 2 zeigt das korrekte Anschließen der elektrischen Kabel mit Drahtklemmen.
  • Schritt 3 zeigt das Aufsetzen der Leuchte auf die Platte und das Sichern mit der Feststellschraube.
  • Schritt 4 zeigt das Einsetzen des Leuchtmittels und die Montage des Glases mit der Rändelschraube.

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht für den Betrieb mit Leuchtmitteln über 60 Watt geeignet.
  • Installation durch einen lizenzierten Elektriker wird empfohlen.
