Installationsanleitung für Enerlites 17001-F3 3-Stufen-Ventilatorsteuerung und Dimmer
Erfahren Sie, wie Sie den Enerlites 17001-F3 3-Stufen-Ventilatorregler und Dimmer sicher installieren und bedienen. Enthält Schaltpläne, technische Daten und wichtige Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Enerlites 17001-F3 ist ein Kombinationsschalter zur Steuerung von Deckenventilatoren (3 Stufen) und zur Lichtdimmung. Er ist für die Wandmontage vorgesehen und erfordert eine fachgerechte Verkabelung ohne Neutralleiter. S. 1
Wichtigste Schritte
- Strom ausschalten vor der Installation S. 1
- Verkabelung durchführen (Hot, Fan, Light, Ground) S. 1
Probleme und Lösungen
Gerät funktioniert nicht
Überprüfen Sie die Verkabelung und stellen Sie sicher, dass kein Neutralleiter angeschlossen wurde.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120 VAC 60Hz | Betriebsspannung | S. 1 |
| Maximale Last (Fan) | 2.5A | Maximale Stromstärke für Ventilator | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der Enerlites 17001-F3 ist ein Kombinationsschalter für 3-stufige Deckenventilatoren und Lichtdimmung. Vor der Installation ist es zwingend erforderlich, den Strom am Sicherungskasten abzuschalten. Die Installation sollte idealerweise durch eine Elektrofachkraft erfolgen.
- Sicherheitshinweis: Schließen Sie keine Neutralleiter an diesen Controller an.
- Material: Verwenden Sie ausschließlich Kupferdraht.
- Kompatibilität: Nicht geeignet für Niederspannungs-Vorschaltgeräte, Treiber, Ventilatoren mit Fernbedienung oder digitale Steuerungen.
Technische Daten
- Spannung: 120 VAC 60Hz
- Maximale Ventilatorlast: 2.5A
- Maximale Glühlampenlast: 360W
- Maximale LED-Last: 150W
- Betriebstemperatur: 32°F - 104°F
Installation und Verkabelung
- Schalten Sie den Strom am Sicherungskasten aus.
- Verbinden Sie den stromführenden Draht (HOT) mit dem schwarzen Kabel des Schalters.
- Verbinden Sie den Ventilator-Draht (FAN) mit dem braunen Kabel des Schalters.
- Verbinden Sie den Licht-Draht (LIGHT) mit dem roten Kabel des Schalters.
- Verbinden Sie den Erdungsdraht (GROUND) mit dem grünen Kabel des Schalters.
- Montieren Sie die Steuerung mit der "UP"-Markierung nach oben in die Wanddose.
- Schalten Sie den Strom wieder ein.
Bedienung
Die Steuerung verfügt über zwei Schieberegler:
- Ventilator: Der Schieberegler bietet 3 Geschwindigkeitsstufen und eine "Off"-Position. Er rastet bei jeder Stufe spürbar ein.
- Licht: Der Schieberegler ermöglicht eine stufenlose Dimmung. Zum Ausschalten des Lichts schieben Sie den Regler ganz nach unten, bis Sie ein Klicken spüren.
Herstellerinformationen
Enerlites, Inc.
Praktische Hilfe
Typische Probleme
Ventilator oder Licht funktioniert nicht
Überprüfen Sie die Verkabelung (Hot, Fan, Light, Ground) und stellen Sie sicher, dass der Stromkreis eingeschaltet ist.
Kompatibilitätsprobleme
Nicht mit Niederspannungs-Vorschaltgeräten, Treibern, Fernbedienungen oder digitalen Steuerungen verwenden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Nur Kupferdraht verwenden
- Neutralleiter NICHT anschließen
- Sicherstellen, dass der Ventilator kein Fernbedienungsmodell ist
Technische Daten in der Praxis
- 120 VAC 60Hz
- Standard-Netzspannung
- 360W Max (Incandescent)
- Maximale Last für Glühlampen
- 150W Max (LED)
- Maximale Last für LED-Leuchtmittel
Abbildungen und Diagramme

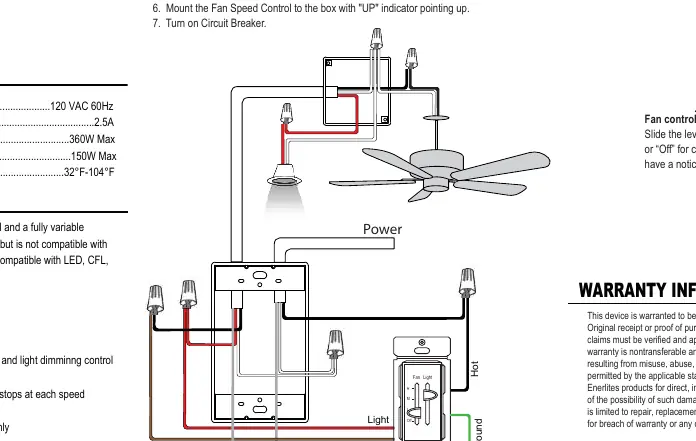

- Der Schaltplan zeigt die korrekte Verbindung der vier Hauptdrähte: Schwarz (Hot), Braun (Fan), Rot (Light) und Grün (Ground).
Modellkompatibilität
- Nur für 3-Stufen-Ventilatoren mit Zugschalter geeignet.
- Nicht kompatibel mit Ventilatoren, die Fernbedienungen oder digitale Steuerungen nutzen.
