Installationsanleitung für Brilliant Saturn LED-Deckenleuchte
Vollständige Installationsanleitung für die Brilliant Saturn LED-Deckenleuchte (Modelle 22125 und 22126). Enthält Anweisungen zur Montage, elektrischen Verkabelung, Einstellung der Farbtemperatur und Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Brilliant Saturn LED-Deckenleuchte (Modelle 22125, 22126) muss von einem qualifizierten Elektriker installiert werden. Sie bietet eine einstellbare Farbtemperatur (WW, CL, DL) und ist nicht dimmbar. S. 1, 3
Wichtigste Schritte
- Installation durch Elektriker S. 1, 2, 3
- Diffusor abnehmen (Drehverschluss) S. 2
Erste Inbetriebnahme
- Farbtemperatur einstellen S. 2
Probleme und Lösungen
Leuchte funktioniert nicht
Verbindungen prüfen, Stromversorgung sicherstellen.
S. 3Wartung und Reset
- Keine Wartungsteile S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 220-240V AC 50Hz | Betriebsspannung | S. 3 |
| Leistung | 15W / 24W | Leistungsaufnahme je nach Modell | S. 3 |
Wo es im PDF steht
- Sicherheit und Übersicht S. 1
- Installation S. 2
- Technische Daten S. 3
- Garantie S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Brilliant Saturn LED-Deckenleuchte (Modelle 22125 und 22126) ist eine Leuchte für den Innenbereich mit einstellbarer Farbtemperatur. Wichtig: Die Installation muss zwingend durch einen qualifizierten Elektriker gemäß den geltenden Normen (AS/NZS 3000) erfolgen. Das Produkt ist nicht für die Verwendung mit Dimmern geeignet.
Sicherheitshinweise
- Vor der Installation muss die Stromversorgung zwingend unterbrochen werden.
- Die Leuchte darf nicht an Orten installiert werden, die für Kinder oder gebrechliche Personen leicht zugänglich sind.
- Berühren Sie die Leuchte nicht mit bloßen Händen, während sie eingeschaltet ist.
- Die Leuchte ist nur für den Innenbereich bestimmt.
- Das Gerät verfügt über keine vom Benutzer zu wartenden Teile.

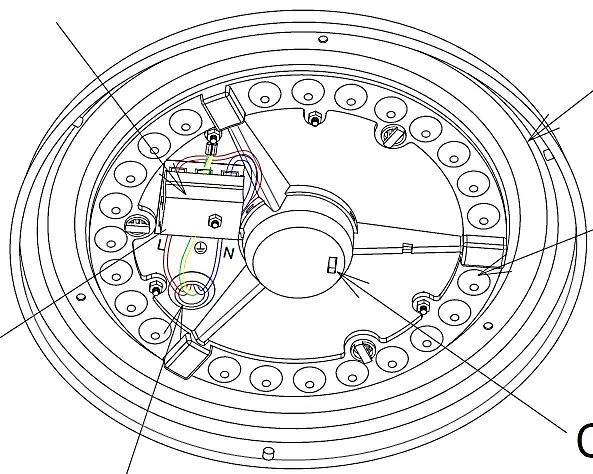

Installation und Montage
- Diffusor abnehmen: Drehen Sie den Diffusor (B) gegen den Uhrzeigersinn (etwa 5-10 cm), um ihn von der Basis (A) zu lösen, und nehmen Sie ihn vorsichtig ab.
- Vorbereitung: Führen Sie das Versorgungskabel durch die Kabeleinführungsöffnung (G).
- Befestigung: Markieren Sie die Decke durch die Montagelöcher (M) und befestigen Sie die Basis (A) mit einem geeigneten Befestigungssystem (S).
- Elektrischer Anschluss: Entfernen Sie die Abdeckung des Klemmenblocks (C). Schließen Sie das Kabel an den Klemmenblock (H) gemäß der Kennzeichnung an: L (Phase/aktiv), N (Neutralleiter) und Erde (grün-gelb). Bringen Sie die Abdeckung (C) wieder an.
- Abschluss: Setzen Sie den Diffusor (B) wieder auf die Leuchte und schalten Sie den Strom ein.
Einstellung der Farbtemperatur
Sie können die Farbtemperatur der Leuchte über den Schalter (E) anpassen. Verfügbare Optionen sind:
- WW: Warmweiß (3000K)
- CL: Kaltweiß (4200K)
- DL: Tageslicht (6500K)
Technische Daten
- Spannung: 220-240V AC 50Hz
- Leistung: 15W (Modell 22125) / 24W (Modell 22126)
- Schutzklasse: Klasse I (erfordert Erdung)
- Dimmbarkeit: Nicht dimmbar
- Abmessungen: 22125: Ø290mm x 60mm; 22126: Ø380mm x 60mm
Wartung und Entsorgung
Die Leuchte ist wartungsfrei. Entsorgen Sie die Verpackung umweltgerecht. Am Ende der Lebensdauer ist die Leuchte gemäß den örtlichen Vorschriften zu recyceln.
Praktische Hilfe
Typische Probleme
Leuchte flackert oder funktioniert nicht
Überprüfen Sie, ob alle elektrischen Verbindungen fest sitzen und die Stromversorgung korrekt angeschlossen ist.
Leuchte ist nicht dimmbar
Dieses Modell ist nicht für die Verwendung mit Dimmern geeignet. Verwenden Sie keinen Dimmer.
Vor der Verwendung
- Stromversorgung vor der Installation unterbrechen
- Installation durch einen qualifizierten Elektriker sicherstellen
- Geeignetes Befestigungssystem für die Decke wählen
- Prüfen, ob die Verkabelung den AS/NZS 3000 Normen entspricht
- Sicherstellen, dass alle elektrischen Verbindungen fest sitzen
Technische Daten in der Praxis
- Non Dimmable
- Nicht dimmbar: Nicht mit Dimmschaltern verwenden
Abbildungen und Diagramme
- Die Abbildung zeigt das Öffnen des Diffusors durch Drehen gegen den Uhrzeigersinn.

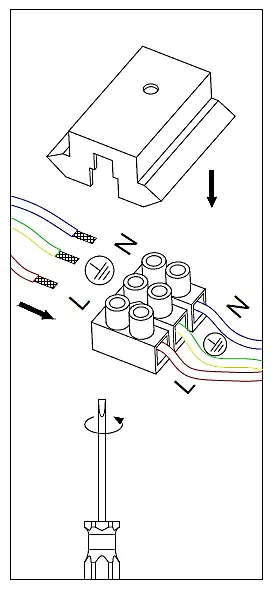

- Der Schaltplan verdeutlicht den Anschluss von Phase (L), Neutralleiter (N) und Erde an den Klemmenblock.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht mit Dimmern kompatibel.
