Werkzeuge / Bohrmaschinen
Bedienungsanleitung für Bosch GSR | GSB 18V-45 Professional Akku-Bohrschrauber
Schnellstartanleitung für den Bosch GSR 18V-45 und GSB 18V-45 Akku-Bohrschrauber. Enthält wichtige Informationen zu Montage, Betrieb, Sicherheitshinweisen, Wartung und technischen Daten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung

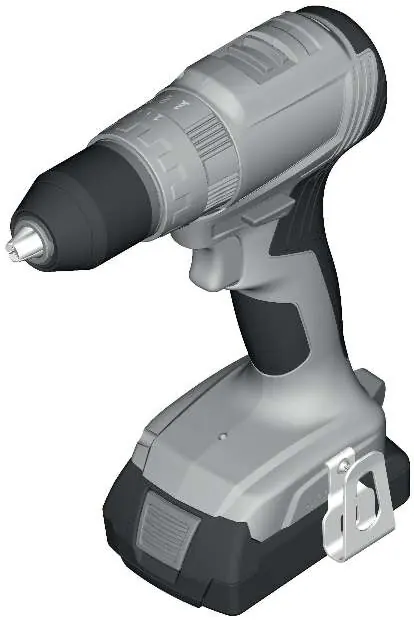

Diese Anleitung gilt für die Akku-Bohrschrauber GSR 18V-45 und GSB 18V-45. Sie enthält grundlegende Sicherheitshinweise, technische Daten sowie Anleitungen zur Montage, Bedienung und Wartung. Vor der ersten Inbetriebnahme ist das vollständige Lesen der Sicherheitshinweise zwingend erforderlich.
Gerätebeschreibung
Das Gerät dient zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Das Modell GSB 18V-45 ist zusätzlich für das Schlagbohren in Ziegel, Mauerwerk und Gestein ausgelegt.
Montage und Inbetriebnahme
Vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) sowie bei Transport und Lagerung muss der Akku entnommen werden. Der Akku wird von vorne in den Fuß des Elektrowerkzeugs geschoben, bis er sicher verriegelt ist.
Bedienung
Die Drehrichtung wird über den Drehrichtungsumschalter eingestellt. Der Ein-/Ausschalter ermöglicht eine stufenlose Drehzahlregulierung. Die Betriebsart (Bohren, Schrauben, Schlagbohren) wird über den Einstellring für die Betriebsartvorwahl (bei GSB) oder Drehmomentvorwahl (bei GSR) gewählt. Die mechanische Gangwahl (Gang 1 oder 2) darf nur bei Stillstand des Geräts betätigt werden.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze stets sauber, um ein sicheres Arbeiten zu gewährleisten. Bei Fragen wenden Sie sich bitte an den Bosch-Kundendienst unter www.bosch-pt.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gerät schaltet während des Betriebs ab (Blinklicht 3x nach Stillstand)
Der Geräteschutz wurde aktiviert, um den Akku vor hohem Stromverbrauch und das Gerät vor Schäden zu schützen.
Leistung des Geräts ist eingeschränkt (Blinklicht 3x bei Betrieb)
Der Akkustand ist niedrig. Laden Sie den Akku auf oder ersetzen Sie ihn durch einen vollständig geladenen Akku.
Akku lässt sich nicht entnehmen
Drücken Sie die Akku-Entriegelungstaste und ziehen Sie den Akku aus dem Gerät. Wenden Sie dabei keine Gewalt an.
Vor der Verwendung
- Akku vollständig aufladen.
- Geeignetes Einsatzwerkzeug in das Schnellspannbohrfutter einsetzen.
- Drehrichtung prüfen (Rechtslauf für Bohren/Schrauben).
- Betriebsart am Einstellring wählen.
- Mechanische Gangwahl auf den gewünschten Bereich einstellen.
Technische Daten in der Praxis
- Nennspannung
- 18V, passend für Bosch 18V-Akkusysteme.
- Leerlaufdrehzahl (1./2. Gang)
- 0-500 min-1 / 0-1900 min-1, stufenlos regelbar.
- Max. Drehmoment (hart)
- 45 Nm, für anspruchsvolle Schraubarbeiten.
Abbildungen und Diagramme
- Bild A: Werkzeugwechsel am Schnellspannbohrfutter.
- Bild B: Einstellung der Drehrichtung und Bohren/Schrauben.
Modellkompatibilität
- Kompatibel mit allen Bosch Professional 18V-Akkus (GBA 18V, ProCORE18V).
- GSB-Modell zusätzlich für Schlagbohren in Mauerwerk geeignet.
