Bedienungsanleitung für Bosch GSB 120-LI / GSR 120-LI Akku-Bohrschrauber

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Akku-Bohrschrauber Bosch GSR 120-LI und GSB 120-LI. Sie enthält wichtige Sicherheitshinweise, Anweisungen zur Montage, zum Werkzeugwechsel, zur Einstellung der Betriebsarten sowie zur Wartung und Pflege. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden.

Montage

Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.

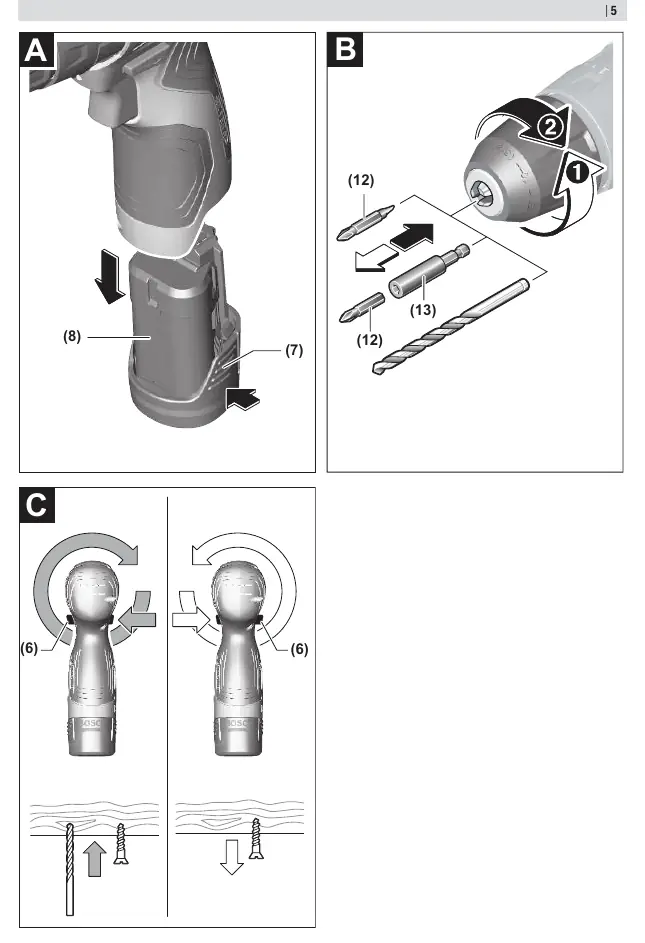

Akku entnehmen

Drücken Sie die Entriegelungstasten und ziehen Sie den Akku nach unten aus dem Elektrowerkzeug. Wenden Sie dabei keine Gewalt an.

Werkzeugwechsel

Bei nicht gedrücktem Ein-/Ausschalter wird die Bohrspindel arretiert. Öffnen Sie das Schnellspannbohrfutter durch Drehen in Drehrichtung, bis das Werkzeug eingesetzt werden kann. Drehen Sie die Hülse des Schnellspannbohrfutters von Hand kräftig zu, bis ein Klicken zu hören ist.

Betrieb

Drehrichtung einstellen

Betätigen Sie den Drehrichtungsumschalter nur bei Stillstand des Elektrowerkzeuges. Rechtslauf zum Bohren und Eindrehen von Schrauben, Linkslauf zum Lösen bzw. Herausdrehen von Schrauben und Muttern.

Betriebsart einstellen

Stellen Sie den Betriebsarten-Wahlschalter (GSB 120-LI) oder den Einstellring Drehmomentvorwahl (GSR 120-LI) auf das gewünschte Symbol: Bohren, Schrauben oder Schlagbohren (nur GSB 120-LI).

Drehmoment vorwählen

Mit dem Einstellring Drehmomentvorwahl können Sie das benötigte Drehmoment in 20 Stufen vorwählen.

Wartung und Reinigung

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Bei Fragen wenden Sie sich an den Bosch-Kundendienst unter www.bosch-pt.com.
