Technisches Bulletin für DEWALT 08321SD Pure110+ Klebeankersystem

Erfahren Sie, wie Sie das DEWALT Pure110+ Klebeankersystem mit dem DustX+ Staubabsaugsystem korrekt installieren, um optimale Haftfestigkeit und Staubkontrolle zu gewährleisten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Übersicht der DEWALT Staubabsaug-Bohrsysteme und Zubehör Seite 1 Anwendung des DustX+ Systems auf der Baustelle Seite 1

Wichtige Informationen aus der Anleitung

Dieses technische Bulletin beschreibt die Anforderungen an die Installation des Pure110+ Klebeankersystems in Beton. Die Wahl der Bohr- und Reinigungsmethode hat einen direkten Einfluss auf die Haftfestigkeit der Anker. Die Verwendung des DEWALT DustX+ Systems ermöglicht das gleichzeitige Bohren und Reinigen des Bohrlochs, wodurch zusätzliche Reinigungsschritte entfallen.

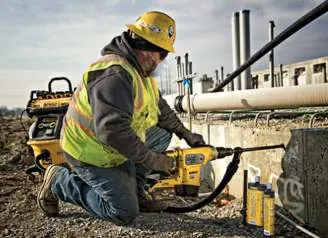

Anwendung des DustX+ Systems auf der Baustelle
Anwendung des DustX+ Systems auf der Baustelle

Systemkomponenten

Das DustX+ System besteht aus folgenden Komponenten:

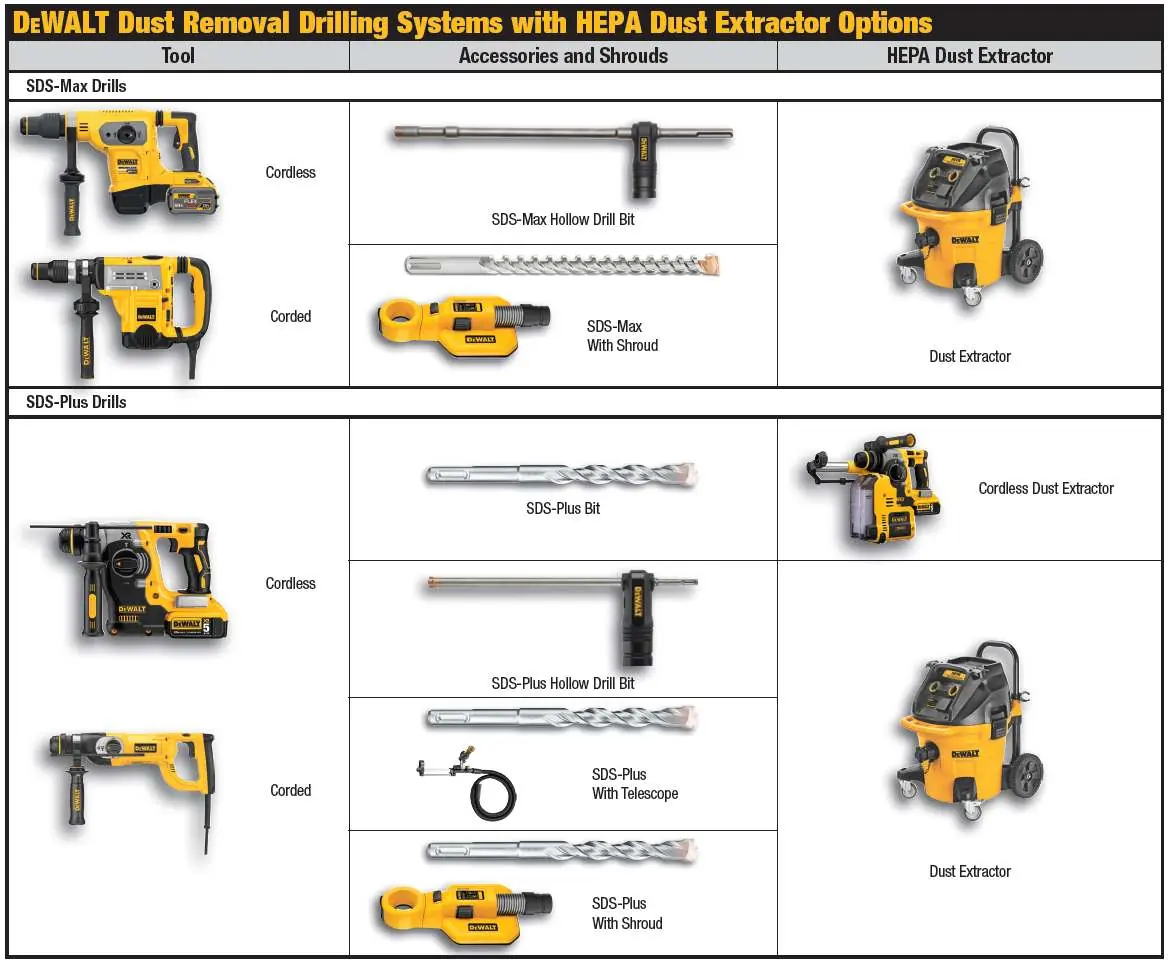

Übersicht der DEWALT Staubabsaug-Bohrsysteme und Zubehör
Übersicht der DEWALT Staubabsaug-Bohrsysteme und Zubehör
  • DEWALT Bohrhammer
  • Hohlbohrer (HDB)
  • HEPA-Staubsauger (Modelle DWV012 & DWV015)
  • Pure110+ Klebstoff
  • Stahlstange oder Bewehrungsanker

Installationsmethoden und Haftfestigkeit

Die Haftfestigkeit variiert je nach gewählter Methode. Bei Verwendung des DustX+ Systems mit Hohlbohrern ist kein Reduktionsfaktor (Faktor 1.0) auf die Haftfestigkeit anzuwenden. Bei herkömmlichen Methoden (Bohren mit Standard-Hartmetallbohrern) ist eine manuelle Reinigung (2x Blasen, 2x Bürsten, 2x Blasen) erforderlich.

Sicherheit und Konformität

Alle verwendeten Hohlbohrer und Standard-Hartmetallbohrer müssen die Anforderungen der Norm ANSI B212.15 erfüllen. Die Einhaltung dieser Vorgaben ist für die Konformität gemäß ICC-ES ESR-3298 erforderlich. Die Testergebnisse basieren auf ACI 355.4/ASTM E488 in trockenem, gerissenem und ungerissenem Normalbeton.

Kontakt

Für weitere Informationen besuchen Sie bitte die Webseite anchors.DEWALT.com oder kontaktieren Sie den technischen Support unter der Telefonnummer (800) 524-3244.

Offizielle Quellen aus der Anleitung

Offizielle Quelle anchors.DEWALT.com

Herstellerinformationen

DEWALT

Markenprofil
Herstellerwebsite https://www.dewalt.de Support https://www.dewalt.de/service/kontakt

Praktische Hilfe

Typische Probleme

Reduzierte Haftfestigkeit der Anker

Stellen Sie sicher, dass die Bohrlochreinigung gemäß den Herstellervorgaben erfolgt oder verwenden Sie das DustX+ System für eine automatisierte Reinigung.

Staubentwicklung auf der Baustelle

Verwenden Sie das DustX+ System mit einem HEPA-Staubsauger, um den Staub direkt während des Bohrvorgangs abzusaugen.

Vor der Verwendung

  • Prüfen Sie, ob der Beton trocken ist.
  • Stellen Sie sicher, dass die verwendeten Bohrer der Norm ANSI B212.15 entsprechen.
  • Wählen Sie die passende Reinigungsmethode basierend auf dem verwendeten Bohrer.
  • Stellen Sie sicher, dass der HEPA-Staubsauger korrekt mit dem Hohlbohrer verbunden ist.
