Werkzeuge / Bohrmaschinen
Bedienungsanleitung für den Akku-Bohrschrauber Bosch GSR | GSB Professional 18V-55
Schnellstartanleitung für den Bosch GSR 18V-55 und GSB 18V-55 Akku-Bohrschrauber. Enthält Informationen zu Montage, Betrieb, Sicherheitshinweisen und technischer Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Akku-Bohrschrauber Bosch GSR 18V-55 und GSB 18V-55. Sie enthält wichtige Sicherheitshinweise, Anweisungen zur Montage, zum Betrieb und zur Wartung. Vor der ersten Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, um Verletzungen oder Sachschäden zu vermeiden.

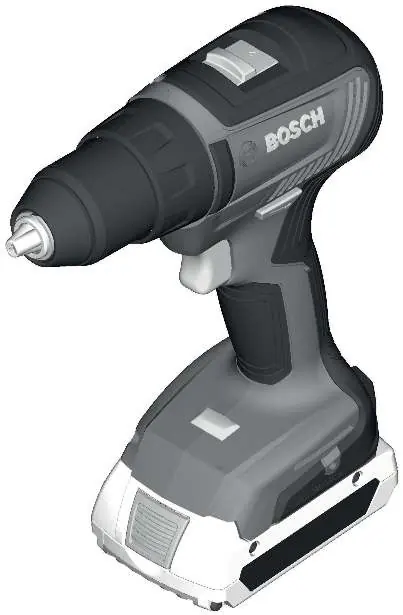

Gerätebeschreibung und Komponenten
Das Gerät ist zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff bestimmt. Das Modell GSB 18V-55 ist zusätzlich für das Schlagbohren in Ziegel, Mauerwerk und Gestein geeignet.
- Werkzeugaufnahme (1)
- Schnellspannbohrfutter (2)
- Einstellring Drehmomentvorwahl (3)
- Einstellring Betriebsartvorwahl (4) (nur GSB 18V-55)
- Gangwahlschalter (5)
- Arbeitslicht (LED) (9)
- Drehrichtungsumschalter (10)
- Ein-/Ausschalter (11)
Montage und Inbetriebnahme
Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel) sowie bei Transport und Aufbewahrung aus dem Gerät. Schieben Sie den geladenen Akku von vorn in den Fuß des Elektrowerkzeugs, bis er sicher verriegelt ist.
Werkzeugwechsel
Bei nicht gedrücktem Ein-/Ausschalter ist die Bohrspindel arretiert. Öffnen Sie das Schnellspannbohrfutter durch Drehen in Drehrichtung 1, setzen Sie das Werkzeug ein und drehen Sie die Hülse in Drehrichtung 2 kräftig von Hand zu.
Betrieb
Die Drehrichtung wird mit dem Drehrichtungsumschalter (10) eingestellt. Rechtslauf zum Bohren und Schrauben, Linkslauf zum Lösen von Schrauben und Muttern. Die Betriebsart wird über den Einstellring (3) bzw. (4) gewählt (Bohren, Schrauben, Schlagbohren). Die Drehzahl lässt sich stufenlos über den Ein-/Ausschalter (11) regulieren.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber. Bei Fragen wenden Sie sich an den Bosch-Kundendienst unter www.bosch-pt.com oder nutzen Sie die angegebenen Serviceadressen.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Akku lädt nicht oder keine LED leuchtet
Prüfen Sie, ob der Akku korrekt eingesetzt ist und ob das Ladegerät ordnungsgemäß funktioniert. Wenn keine LED leuchtet, ist der Akku möglicherweise defekt.
Elektrowerkzeug schaltet während des Betriebs ab
Dies kann durch den Überlastschutz oder eine zu hohe/niedrige Temperatur ausgelöst werden. Lassen Sie das Gerät abkühlen oder verringern Sie die Belastung.
Einsatzwerkzeug lässt sich nicht wechseln
Stellen Sie sicher, dass der Ein-/Ausschalter nicht gedrückt ist, da sonst die Bohrspindel arretiert ist.
Vor der Verwendung
- Akku vollständig aufladen.
- Korrekte Betriebsart (Bohren, Schrauben, Schlagbohren) am Einstellring wählen.
- Drehrichtung am Umschalter prüfen.
- Passendes Einsatzwerkzeug in das Schnellspannbohrfutter einsetzen und festziehen.
- Gangwahlschalter auf die gewünschte Stufe (1 oder 2) stellen.
Technische Daten in der Praxis
- Nennspannung
- 18V (Betriebsspannung des Akkus).
- Leerlaufdrehzahl (1./2. Gang)
- 0-460 min⁻¹ / 0-1800 min⁻¹ (Geschwindigkeitsbereiche für verschiedene Anwendungen).
- Drehmoment (hart/weich)
- 55/28 Nm (Maximale Kraft beim Schrauben).
Abbildungen und Diagramme
- Bild A: Werkzeugwechsel am Schnellspannbohrfutter.
- Bild B: Einstellung der Drehrichtung.
- Bild C: Montage des Bithalters.
Modellkompatibilität
- Nur Bosch GBA 18V oder ProCORE18V Akkus verwenden.
- Nur für das Gerät spezifizierte Bosch-Ladegeräte (GAL 18..., GAX 18..., GAL 36...) verwenden.
Autor der Aufbereitung
Thomas Schneider
Redakteur für technische Anleitungen
Prüft Bedienungsanleitungen mit Fokus auf Struktur, Sicherheitshinweise und schnelle Orientierung für Nutzerinnen und Nutzer.
