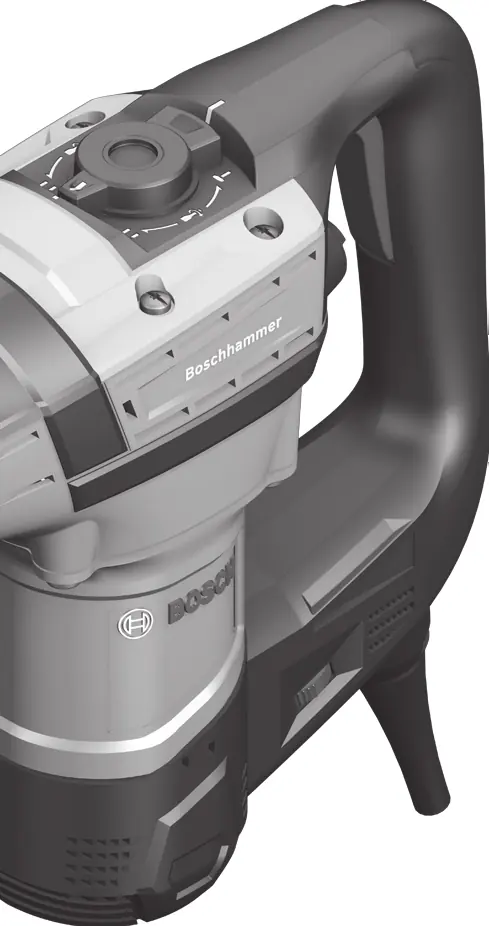

Bedienungsanleitung für den Bosch GBH 5-40 D Professional Bohrhammer
Schnellstartanleitung für den Bosch GBH 5-40 D Professional Bohrhammer. Enthält Informationen zu Montage, Werkzeugwechsel, Betriebseinstellungen und Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument ist die Bedienungsanleitung für den Bohrhammer Bosch GBH 5-40 D Professional. Es enthält wichtige Sicherheitsanweisungen, technische Daten sowie Anleitungen zur Montage, Bedienung und Wartung des Geräts. Vor der Inbetriebnahme ist das vollständige Lesen der Sicherheitshinweise zwingend erforderlich.
Gerätebeschreibung und Komponenten
Der Bohrhammer ist für das Hammerbohren in Beton, Ziegel und Gestein sowie für Meißelarbeiten konzipiert. Zu den wesentlichen Komponenten gehören:
- Staubschutzkappe
- Verriegelungshülse
- Drehstopp-Schalter
- Ein-/Ausschalter
- Stellrad zur Drehzahl-/Schlagzahlvorwahl
- Zusatzgriff
Montage und Inbetriebnahme
Vor allen Arbeiten am Gerät muss der Netzstecker gezogen werden. Der Zusatzgriff sollte für eine sichere Arbeitshaltung in die gewünschte Position geschwenkt werden. Die Werkzeugaufnahme SDS-max ermöglicht einen einfachen Werkzeugwechsel ohne zusätzliche Hilfsmittel.
Werkzeugwechsel
- Reinigen Sie das Einsteckende des Einsatzwerkzeugs und fetten Sie es leicht ein.
- Schieben Sie die Verriegelungshülse nach hinten und setzen Sie das Werkzeug drehend in die Aufnahme ein.
- Lassen Sie die Verriegelungshülse los und prüfen Sie durch Ziehen am Werkzeug, ob es sicher arretiert ist.
Betrieb
Die Betriebsart wird über den Drehstopp-Schalter gewählt. Ändern Sie die Betriebsart nur bei ausgeschaltetem Gerät. Die Regelelektronik ermöglicht eine stufenlose Dreh- und Schlagzahlvorwahl über das Stellrad.
Betriebsarten
- Hammerbohren: Position für Bohrungen in Beton, Ziegel und Gestein.
- Vario-Lock: Position zum Verstellen der Meißelposition.
- Meißeln: Position für Meißelarbeiten.
Wartung und Sicherheit
Halten Sie das Gerät und die Lüftungsschlitze sauber. Eine beschädigte Staubschutzkappe muss sofort durch einen Kundendienst ersetzt werden. Das Gerät ist fettgeschmiert; ein Austausch des Schmierfetts sollte nur im Rahmen einer Wartung durch eine autorisierte Kundendienststelle erfolgen.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Das Einsatzwerkzeug dreht sich beim Einschalten nicht sofort.
Lassen Sie das Elektrowerkzeug langsam laufen, bis sich das Einsatzwerkzeug mitdreht.
Das Einsatzwerkzeug klemmt oder hakt.
Die Überlastkupplung unterbricht den Antrieb. Schalten Sie das Gerät aus und lösen Sie das Werkzeug.
Die Staubschutzkappe ist beschädigt.
Diese muss sofort ersetzt werden; es wird empfohlen, dies von einem Kundendienst vornehmen zu lassen.
Vor der Verwendung
- Netzspannung prüfen (muss mit Angaben auf dem Typenschild übereinstimmen).
- Zusatzgriff fest montieren.
- Einsatzwerkzeug reinigen und leicht fetten.
- Staubschutzkappe auf Beschädigungen prüfen.
- Betriebsart am Drehstopp-Schalter korrekt einstellen.
Technische Daten in der Praxis
- Nennaufnahmeleistung (1100 W)
- Gibt die Leistungsaufnahme des Motors an.
- Einzelschlagstärke (8,5 J)
- Bestimmt die Kraft, mit der das Werkzeug auf das Material schlägt.
- Werkzeugaufnahme (SDS-max)
- System für schnellen und werkzeuglosen Wechsel von Bohrern und Meißeln.
Abbildungen und Diagramme
- Bild A: Einsetzen des Einsatzwerkzeugs durch Zurückziehen der Verriegelungshülse.
- Bild B: Entnehmen des Einsatzwerkzeugs durch Zurückziehen der Verriegelungshülse.
Modellkompatibilität
- Nur für Hammerbohren in Beton, Ziegel und Gestein sowie Meißelarbeiten geeignet.
- Verwendung von SDS-max Zubehör erforderlich.
