Bedienungsanleitung für Blackstar St. James 100 Verstärker

Vollständige Bedienungsanleitung für den Blackstar St. James 100 Verstärker. Erfahren Sie alles über die Kanaleinstellungen, Leistungsreduzierung, CabRig-Technologie und die korrekte Anschlussweise für Lautsprecher und Zubehör.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Frontplatte des St. James 100 Seite 57 Rückseite des St. James 100 Seite 58 Tabelle der Lautsprecheranschlüsse Seite 58

Wichtige Informationen aus der Anleitung

Der Blackstar St. James 100 ist ein vielseitiger Röhrenverstärker, der sowohl als Head als auch als Combo erhältlich ist. Diese Anleitung enthält wichtige Sicherheitshinweise, Anweisungen zur korrekte Bedienung der Kanäle (Clean, Crunch, OD 1, OD 2) sowie Details zur CabRig-Technologie und den Anschlussmöglichkeiten.

Produktbeschreibung

Der St. James 100 bietet eine Kombination aus analoger Röhrentechnologie und digitaler Signalverarbeitung. Er verfügt über eine Leistungsreduzierung, CabRig-Lautsprechersimulation und MIDI-Steuerung. Das Gerät ist für den weltweiten Einsatz mit einem universellen Netzteil ausgestattet.

Bedienung und Funktionen

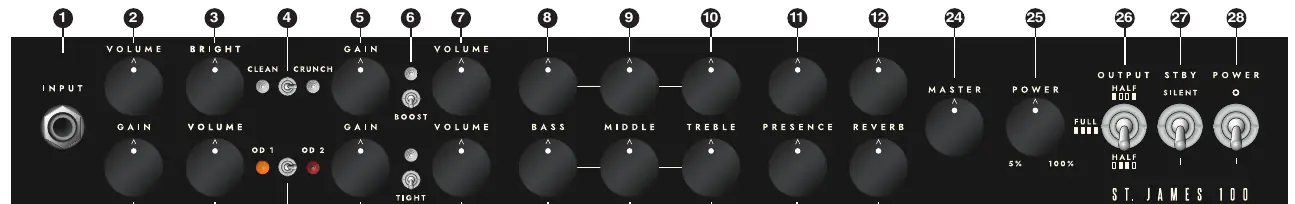

Frontplatte des St. James 100
Frontplatte des St. James 100

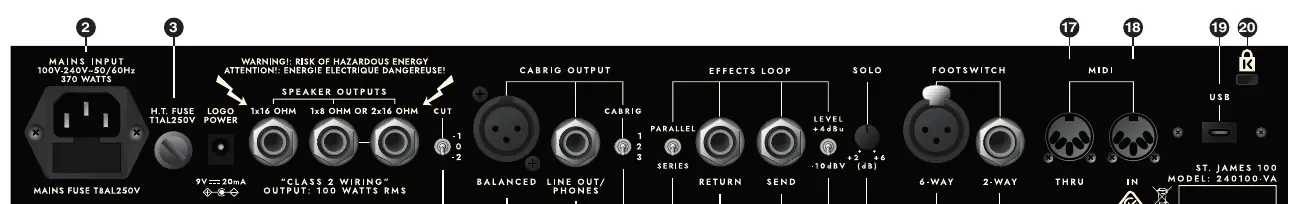

Rückseite des St. James 100
Rückseite des St. James 100

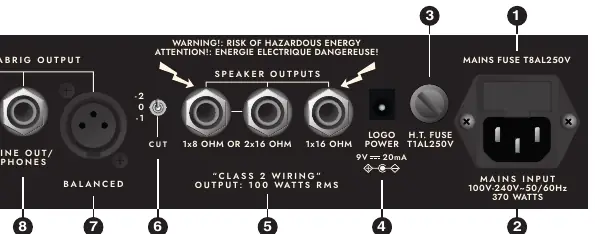

Tabelle der Lautsprecheranschlüsse
Tabelle der Lautsprecheranschlüsse

Frontplatte

  • INPUT: Anschluss für die Gitarre. Bei Nichtbenutzung schaltet der Verstärker in einen stromsparenden Modus.
  • Kanäle: CLEAN, CRUNCH, OD 1 und OD 2. Jeder Kanal verfügt über eigene Gain- und Volume-Regler.
  • EQ-Regler: BASS, MIDDLE, TREBLE und PRESENCE zur Klangformung.
  • POWER-Regler: Ermöglicht die stufenlose Leistungsreduzierung von 100% auf ca. 5%.
  • OUTPUT-Schalter: Wählt zwischen den Endstufenröhren (Full, Half-Inner, Half-Outer).
  • STBY-Schalter: Wählt zwischen SILENT (für lautlose Aufnahme/Kopfhörer) und I (Normalbetrieb).

Rückseite

  • Lautsprecherausgänge: Anschlussmöglichkeiten für 16 Ohm oder 8 Ohm Lautsprecher.
  • CabRig: XLR- und Klinkenausgänge für direkte Aufnahmen mit Lautsprechersimulation.
  • Effektschleife: Anschluss für externe Effektgeräte mit umschaltbarem Pegel (+4dBu / -10dBV).
  • MIDI & USB: Anschlüsse für MIDI-Controller und Computer-Verbindung (Architect Software).

Sicherheit und Wartung

Warnung: Öffnen Sie niemals das Gehäuse. Es befinden sich keine vom Anwender austauschbaren Teile im Inneren. Lassen Sie Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen. Achten Sie auf die korrekte Lautsprecherimpedanz, um Schäden am Verstärker zu vermeiden.

Technische Daten

St. James 100 Head: 100 Watt RMS, 3x ECC83, 2x 6L6, 2x EL34, Gewicht 10,1 kg.

St. James 100 Combo: 50 Watt RMS, 3x ECC83, 2x 6L6, 2x EL34, Gewicht 18,9 kg, 2x Celestion G12Z-70 Zephyr Lautsprecher.

Praktische Hilfe

Typische Probleme

Kein Ton aus den Lautsprechern

Überprüfen Sie, ob der STBY-Schalter auf 'I' steht und die MASTER-Lautstärke aufgedreht ist. Stellen Sie sicher, dass die Lautsprecher korrekt angeschlossen sind.

Signal-Bleed im SILENT-Modus

Wenn ein leichtes Signal in den Lautsprechern hörbar ist, trennen Sie das Lautsprecherkabel physisch vom Verstärker.

Phaseneffekte bei PARALLEL-Effektschleife

Schalten Sie das trockene Signal am externen Effektgerät aus, um Latenzprobleme zu vermeiden.

Vor der Verwendung

  • Stellen Sie sicher, dass die Netzspannung mit der lokalen Versorgung kompatibel ist (100-240V).
  • Verbinden Sie den Lautsprecher korrekt mit dem passenden Ausgang (16 Ohm oder 8 Ohm).
  • Lassen Sie den Verstärker bei Temperaturwechseln Raumtemperatur erreichen.
  • Verwenden Sie ein hochwertiges, abgeschirmtes Gitarrenkabel.

Technische Daten in der Praxis

POWER-Regler
Regelt die Ausgangsleistung von 100% bis 5%.
OUTPUT-Schalter
Wählt zwischen den Endstufenröhren (Full, Half-Inner, Half-Outer).
STBY-Schalter
Wählt zwischen SILENT (für Aufnahme/Kopfhörer) und I (Normalbetrieb).
CUT-Schalter
Filtert hohe Frequenzen (10kHz-20kHz) am Ausgang.

Abbildungen und Diagramme

  • Frontplatte: Übersicht aller Regler für CLEAN, CRUNCH, OD 1 und OD 2 Kanäle.
  • Rückseite: Anschlüsse für Lautsprecher, Effektschleife, MIDI und USB.

Modellkompatibilität

  • Lautsprecherimpedanz muss korrekt angepasst werden (1x16 Ohm, 1x8 Ohm oder 2x16 Ohm).
  • FS-23 Fußschalter im Lieferumfang enthalten, FS-15 kompatibel.
