Bedienungsanleitung für Blackstar AMPED 1 Gitarrenverstärker-Pedal

Wichtige Informationen aus der Anleitung

Das Blackstar AMPED 1 ist ein 100W Verstärker-Pedal. Die Inbetriebnahme erfordert den Anschluss an eine Stromquelle, eine Gitarre und eine geeignete Lautsprecherbox (8 oder 16 Ohm). Wichtig: Verwenden Sie niemals beide Lautsprecherausgänge gleichzeitig, da dies den Verstärker beschädigen kann. Das Gerät bietet drei verschiedene Verstärker-Voices, eine integrierte Reverb-Funktion und Anschlussmöglichkeiten für Computer, MIDI-Geräte und externe Pedale.

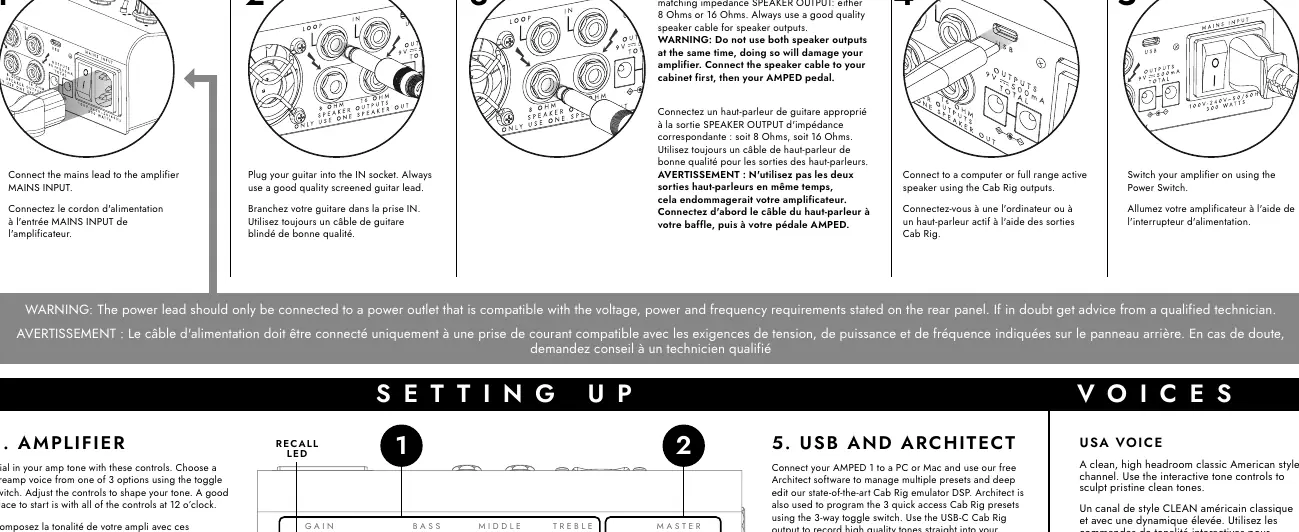

Erste Schritte

1. Schließen Sie das Netzkabel an den MAINS INPUT an.
2. Verbinden Sie Ihre Gitarre mit der IN-Buchse.
3. Schließen Sie eine geeignete Lautsprecherbox (8 oder 16 Ohm) an den SPEAKER OUTPUT an.

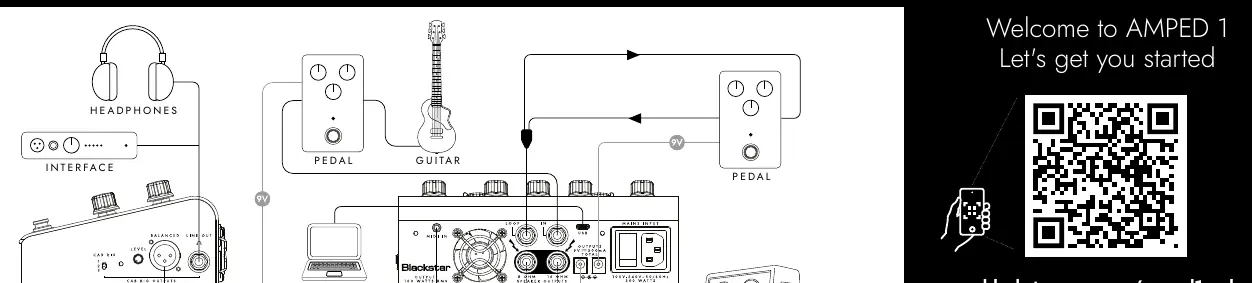

4. Verbinden Sie bei Bedarf Computer oder Aktivlautsprecher mit den Cab Rig Ausgängen.
5. Schalten Sie den Verstärker mit dem Power Switch ein.

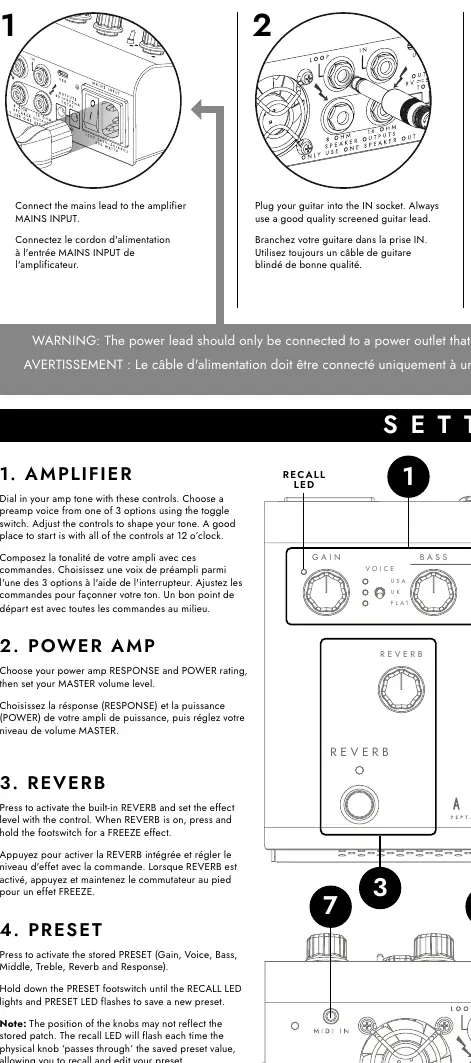

Verstärker-Einstellungen

Amplifier

Wählen Sie eine von drei Preamp-Voices über den Kippschalter. Passen Sie die Klangregelung (Bass, Middle, Treble) an, um Ihren Sound zu formen.

Power Amp

Wählen Sie die Power Amp RESPONSE und die POWER-Leistung (1W, 20W, 100W) und stellen Sie die MASTER-Lautstärke ein.

Reverb

Drücken Sie den Fußschalter, um den Reverb zu aktivieren. Halten Sie den Fußschalter gedrückt, um den FREEZE-Effekt zu nutzen.

Preset

Drücken Sie den PRESET-Fußschalter, um ein gespeichertes Preset zu aktivieren. Um ein neues Preset zu speichern, halten Sie den PRESET-Fußschalter gedrückt, bis die RECALL-LED leuchtet und die PRESET-LED blinkt.

Voices und Klangcharakter

• USA VOICE: Ein sauberer, klassischer amerikanischer Kanal mit hoher Dynamik.
• UK VOICE: Basiert auf einem Vintage-Klangstapel, ideal für Crunch-Sounds bei höherem Gain.
• FLAT VOICE: Zur Verwendung mit externen Preamps oder Multi-Effektgeräten.

Erweiterte Funktionen

USB und Architect

Verbinden Sie das Gerät via USB-C mit einem PC oder Mac, um die kostenlose Architect-Software zu nutzen. Damit können Sie Presets verwalten, den Cab Rig DSP bearbeiten und direkt aufnehmen.

FX Loop

Verwenden Sie das mitgelieferte TRS-Splitterkabel, um den Effekt-Loop anzuschließen. Routing-Optionen können über die Architect-Software eingestellt werden.

MIDI

Nutzen Sie den mitgelieferten TRS-auf-5-Pin-MIDI-Adapter, um Funktionen via MIDI zu steuern (Standard-Kanal 1).

DC Output

Versorgen Sie externe Pedale direkt über die 9V DC-Ausgänge (maximal 500mA Gesamtstrom).

Cab Rig Outs

Nutzen Sie den Stereo LINE OUT für Kopfhörer oder Mixer. Der symmetrische XLR-Ausgang eignet sich für den direkten Anschluss an ein Mischpult oder Interface.

Sicherheitshinweise

• Betreiben Sie das Gerät nur bei einer Umgebungstemperatur von maximal 35°C.
• Setzen Sie das Gerät nicht Regen, Flüssigkeiten oder Feuchtigkeit aus.
• Verwenden Sie nur ein von Blackstar zugelassenes Netzteil.
• Decken Sie die Lüftungsschlitze nicht ab.
• Vermeiden Sie das Hören bei hohen Lautstärken über lange Zeiträume, um Gehörschäden zu vermeiden.
