Montageanleitung für Best Choice Products 2-Türiger Rattan-Schrank

Detaillierte Montageanleitung für den Best Choice Products 2-Türigen Rattan-Schrank (Modelle SKY9212, SKY9213, SKY9214, SKY9215). Erfahren Sie, wie Sie das Möbelstück sicher aufbauen, welche Werkzeuge benötigt werden und wie Sie die Türen...

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Best Choice Products Rattan-Schrank erfordert eine Montage durch zwei Personen, die etwa 60 Minuten dauert. Benötigt werden ein Kreuzschlitzschraubendreher und der mitgelieferte Inbusschlüssel. S. 3

Wichtigste Schritte

Scharniere an Türen montieren S. 5
Türen ausrichten S. 10

Probleme und Lösungen

Türen hängen schief

Justieren Sie die Position über die zwei vorinstallierten Schrauben an den Scharnieren.

S. 10

Wartung und Reset

Überprüfen Sie alle Schrauben und Verbindungen alle 90 Tage auf festen Sitz. S. 3

Technische Daten

Parameter	Wert	Hinweis	Seiten
Tragkraft Schrankoberseite	99 lbs (45 kg)	Maximale Belastung	S. 3
Tragkraft Fach	44 lbs (20 kg)	Maximale Belastung	S. 3

Wo es im PDF steht

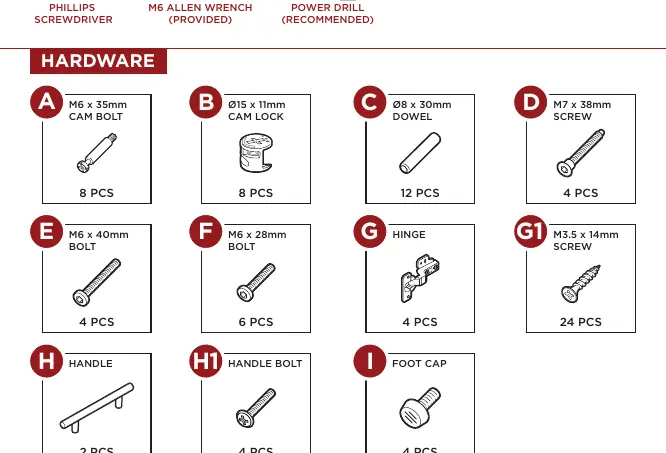

Hardware-Liste S. 3
Teileliste S. 4
Montageschritte S. 5, 6, 7, 8

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Seite 9

Seite 10

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der Montage des 2-türigen Rattan-Schranks von Best Choice Products. Der Aufbau erfordert zwei Personen und nimmt etwa 60 Minuten in Anspruch. Bitte beachten Sie die Gewichtsbeschränkungen: Die Schrankoberseite und der Schrankboden tragen jeweils maximal 45 kg (99 lbs), das innere Fach ist für maximal 20 kg (44 lbs) ausgelegt.

Vorbereitung und Sicherheit

Führen Sie die Montage auf einer ebenen Fläche durch.
Ziehen Sie Schrauben während der Montage zunächst nur locker an und ziehen Sie diese erst nach vollständigem Zusammenbau fest.
Überprüfen Sie alle Schrauben und Verbindungen alle 90 Tage auf festen Sitz.
Verwenden Sie das Möbelstück nicht als Trittleiter.
Halten Sie das Produkt von offenen Flammen oder brennbaren Chemikalien fern.

Benötigte Werkzeuge

Kreuzschlitzschraubendreher (Phillips)
M6 Inbusschlüssel (im Lieferumfang enthalten)
Akkuschrauber (empfohlen)

Montageanleitung

Schritt 1: Vorbereitung

Setzen Sie die Nockenbolzen (Teil A) in die Schrankoberseite (Teil 1) sowie die linke (Teil 3) und rechte (Teil 4) Seitenwand ein. Montieren Sie die Scharniere (Teil G) mit den Schrauben (Teil G1) an den Türen (Teil 7 und 8).

Schritt 2: Korpusmontage

Verbinden Sie das Fach (Teil 6) mit den Seitenwänden (Teil 3 und 4) unter Verwendung der Holzdübel (Teil C) und Nockenschlösser (Teil B). Schieben Sie die Rückwände (Teil 5) in die vorgesehenen Nuten. Befestigen Sie anschließend die Schrankoberseite (Teil 1) auf den Seitenwänden.

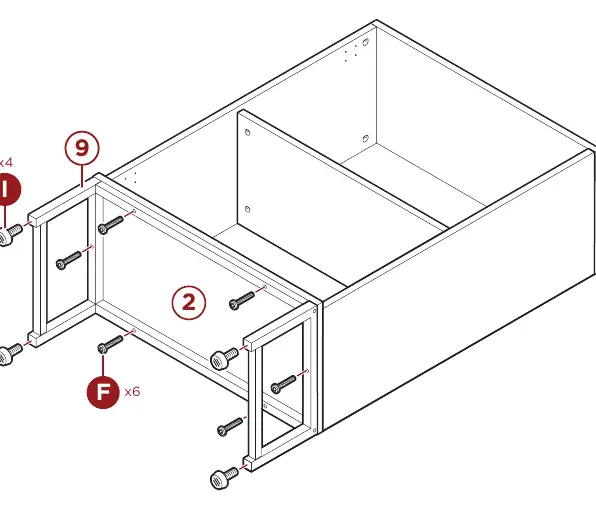

Schritt 3: Boden und Basis

Montieren Sie den Schrankboden (Teil 2) an den Seitenwänden. Bauen Sie den Basisrahmen aus den Seitenteilen (Teil 9) und Verbindern (Teil 10) zusammen und befestigen Sie diesen am Schrankboden. Schrauben Sie die Fußkappen (Teil I) ein und richten Sie diese aus, um einen stabilen Stand zu gewährleisten.

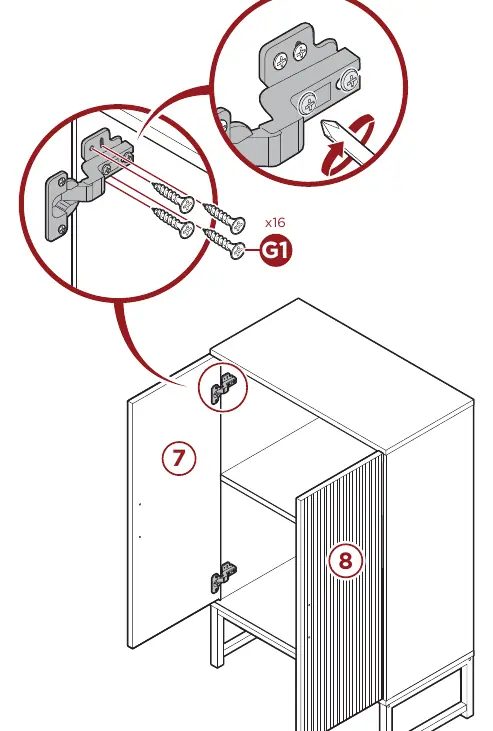

Schritt 4: Türen und Griffe

Befestigen Sie die Türen (Teil 7 und 8) mit den Scharnieren am Korpus. Verwenden Sie die vorinstallierten Schrauben an den Scharnieren, um die Position der Türen bei Bedarf feinjustieren zu können. Montieren Sie abschließend die Griffe (Teil H) mit den Schrauben (Teil H1).

Praktische Hilfe

Typische Probleme

Türen sind schief oder schließen nicht richtig

Verwenden Sie die zwei vorinstallierten Schrauben an jedem Scharnier, um die Position der Türen nach der Montage anzupassen.

Schrauben lassen sich nicht festziehen

Stellen Sie sicher, dass Sie die Nockenschlösser (Cam Locks) korrekt eingesetzt haben und diese um 180 Grad drehen, um sie vollständig zu sichern.

Vor der Verwendung

Stellen Sie sicher, dass alle Teile gemäß der Teileliste vorhanden sind.
Planen Sie 60 Minuten für den Aufbau ein.
Führen Sie die Montage zu zweit durch.
Prüfen Sie die Gewichtsbeschränkungen (99 lbs oben/unten, 44 lbs Fach).
Stellen Sie sicher, dass ein Kreuzschlitzschraubendreher bereitliegt.

Technische Daten in der Praxis

Gewichtsbeschränkung (Oben/Unten): Maximal 45 kg (99 lbs) pro Fläche.
Gewichtsbeschränkung (Fach): Maximal 20 kg (44 lbs).

Abbildungen und Diagramme

Die Anleitung verwendet nummerierte Teile (1-10) und Buchstaben für Hardware (A-I), um die Zuordnung in den Schritten zu erleichtern.

Modellkompatibilität

Dieses Produkt ist ausschließlich für den Gebrauch in Wohnräumen bestimmt.
