Bedienungsanleitung für Best Choice Products 2-Tier Square LED Cantilever Umbrella

Erfahren Sie, wie Sie Ihren Best Choice Products 2-Tier Square LED Cantilever Umbrella montieren, bedienen und pflegen. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageanleitungen, Tipps zur LED-Beleuchtung und...

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Best Choice Products 2-Tier Square LED Cantilever Umbrella erfordert eine Montage durch zwei Personen und muss zwingend mit mindestens 200 lbs (ca. 90 kg) Gewicht im Fuß beschwert werden. Die LED-Beleuchtung wird über ein Solarpanel geladen, das 6-7 Stunden direktes Sonnenlicht benötigt. S. 3, 7, 11

Wichtigste Schritte

Montage des Schirms S. 5, 6, 7, 8
Aufladen der LED-Beleuchtung S. 11

Erste Inbetriebnahme

Vor der ersten Benutzung die Rippen des Schirms durch vorsichtiges Schütteln trennen und die Kurbel einsetzen. S. 5

Probleme und Lösungen

LEDs leuchten nicht

Solarpanel vollständig aufladen.

S. 11

Wartung und Reset

Regelmäßige Reinigung mit mildem Reinigungsmittel und Überprüfung der Schrauben alle 90 Tage. S. 3, 11

Technische Daten

Parameter	Wert	Hinweis	Seiten
Kapazität Basisgewicht	220 lbs Wasser oder 308 lbs Sand	Maximale Füllmenge pro Gewichtseinheit.	S. 7

Wo es im PDF steht

Sicherheit und Werkzeuge S. 3
Teileliste S. 4
Montageanleitung S. 5, 6, 7, 8
Bedienung S. 9, 10
Wartung und Lagerung S. 11

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 5

Seite 7

Seite 8

Wichtige Informationen aus der Anleitung

Dieser Ampelschirm ist für den privaten Gebrauch konzipiert. Für eine sichere Nutzung ist es zwingend erforderlich, den Schirmfuß mit einem Gewicht von mindestens 200 lbs (ca. 90 kg) zu beschweren. Der Aufbau sollte von zwei Personen durchgeführt werden und dauert etwa 30 Minuten. Das Solarpanel benötigt 6 bis 7 Stunden direktes Sonnenlicht für eine vollständige Ladung, was eine Leuchtdauer von 6 bis 7 Stunden ermöglicht.

Sicherheitshinweise

Verwenden Sie den Schirm niemals ohne ausreichende Beschwerung des Fußes (empfohlen >200 lbs).
Stellen Sie den Schirm auf eine stabile und ebene Fläche.
Nicht bei schlechtem Wetter wie starkem Wind, Gewitter, Regen oder Schnee verwenden.
Überprüfen Sie alle Schrauben und Verbindungen alle 90 Tage auf festen Sitz.
Batteriewarnung: Mischen Sie keine alten und neuen Batterien oder verschiedene Batterietypen.

Montageanleitung

Die Montage erfordert zwei Personen und die mitgelieferten Inbusschlüssel (S10 und S5).

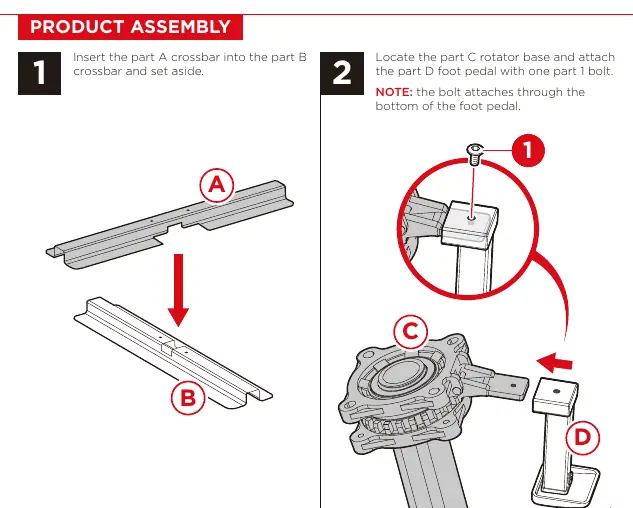

Schritt 1-2: Basisvorbereitung

Verbinden Sie die Querstangen (A und B). Befestigen Sie den Rotator-Fuß (C) mit dem Fußpedal (D) unter Verwendung der M6-Schraube.

Schritt 3-4: Montage des Rahmens

Drücken Sie das Pedal, um die Basis zu drehen und die Montagelöcher freizulegen. Verbinden Sie den Rotator-Fuß mit den Querstangen unter Verwendung der M10-Schrauben und Unterlegscheiben.

Schritt 5-6: Beschwerung und Abdeckung

Füllen Sie die Basisgewichte (J und K) mit Sand oder Wasser (nicht mischen). Platzieren Sie die Gewichte auf dem Kreuzfuß und schieben Sie die Rotator-Platte (E) darüber.

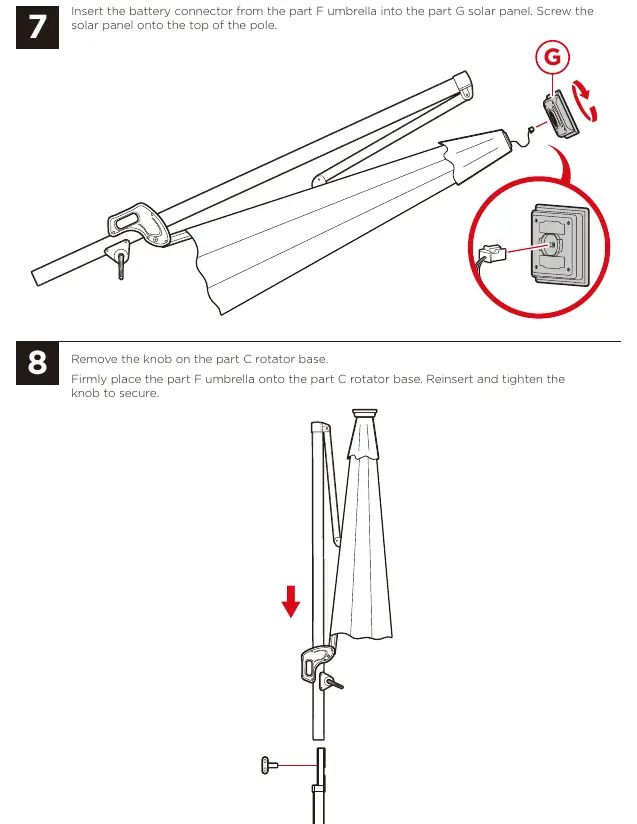

Schritt 7-8: Schirmmontage

Verbinden Sie das Batteriekabel des Schirms (F) mit dem Solarpanel (G) und schrauben Sie das Panel oben auf den Mast. Setzen Sie den Schirm auf den Rotator-Fuß und sichern Sie ihn mit dem Knauf.

Bedienung

Öffnen und Neigen

Drücken Sie den Griff, um die Sperre zu lösen, bewegen Sie den Arm in die gewünschte Position und lassen Sie den Griff los. Drehen Sie die Kurbel langsam, um den Schirm zu öffnen. Nutzen Sie das Fußpedal, um den Schirm zu drehen.

Beleuchtung

Drücken Sie den Netzschalter am Schirm, um die LED-Beleuchtung ein- oder auszuschalten.

Reinigung und Lagerung

Reinigen Sie den Schirm mit einem weichen Tuch, warmem Wasser und einem milden Reinigungsmittel. Verwenden Sie keine scheuernden Mittel. Zur Lagerung schließen Sie den Schirm, sichern ihn mit dem Klettverschluss, ziehen die Schutzhülle (L) mit der Stütze (H) über und lagern ihn an einem trockenen Ort.

Praktische Hilfe

Typische Probleme

LED-Leuchten funktionieren nicht

Stellen Sie sicher, dass das Solarpanel 6-7 Stunden direktem Sonnenlicht ausgesetzt war, um den Akku vollständig zu laden.

Schirmrippen sind verhakt

Drehen Sie den Schirm um, schütteln Sie ihn vorsichtig und ziehen Sie die Rippen bei Bedarf vorsichtig auseinander.

Schirm ist instabil

Überprüfen Sie, ob der Fuß mit mindestens 200 lbs (ca. 90 kg) Gewicht beschwert ist und alle Schrauben festgezogen sind.

Vor der Verwendung

Stellen Sie sicher, dass zwei Personen für den Aufbau verfügbar sind.
Prüfen Sie, ob der Untergrund stabil und eben ist.
Besorgen Sie ausreichend Sand oder Wasser zur Befüllung der Basisgewichte (>200 lbs).
Überprüfen Sie, ob alle Teile (A-L) und Hardware (1-3) vorhanden sind.
Stellen Sie sicher, dass die Batterien korrekt eingelegt sind (falls zutreffend).

Technische Daten in der Praxis

Ladezeit Solarpanel: 6 bis 7 Stunden bei direktem Sonnenlicht für eine volle Ladung.
Leuchtdauer LED: 6 bis 7 Stunden bei einer vollen Ladung.
Empfohlenes Gewicht: Mindestens 200 lbs (ca. 90 kg) für die Basisgewichte.

Abbildungen und Diagramme

Die Montageanleitung zeigt detailliert die Verbindung der Querstangen, die Befestigung des Rotator-Fußes und das Einsetzen der Basisgewichte.
Die Abbildungen verdeutlichen die Bedienung des Griffs zur Neigungsverstellung und die Nutzung des Fußpedals zur Rotation.

Modellkompatibilität

Nur für den privaten Gebrauch.
Nicht bei starkem Wind, Regen oder Schnee verwenden.
Sand und Wasser in den Basisgewichten nicht mischen.
