Installationsanleitung für BELL lighting 09012V2 Spectrum LED Surface Exit Sign Blade

Erfahren Sie, wie Sie die BELL lighting 09012V2 Notausgangsleuchte installieren, konfigurieren und warten. Dieser Leitfaden enthält Anweisungen zur Montage, zum Anschluss der Batterie, zur Auswahl des Betriebsmodus...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Anschluss der Batterie und Konfiguration des Betriebsmodus auf der Leiterplatte. Seite 1 Anpassung der Kabellänge bei hängender Montage. Seite 1 Zusätzliches Montagefoto von Seite 2 Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Wartungsanweisungen für die BELL lighting 09012V2 Notausgangsleuchte. Die Installation muss zwingend durch eine qualifizierte Elektrofachkraft unter Einhaltung der geltenden BS7671:2018 und lokaler Bauvorschriften erfolgen. Das Gerät ist für den Betrieb bei Umgebungstemperaturen von 0 bis 40 Grad Celsius ausgelegt.

Installation

Anschluss der Batterie und Konfiguration des Betriebsmodus auf der Leiterplatte.
Anschluss der Batterie und Konfiguration des Betriebsmodus auf der Leiterplatte.

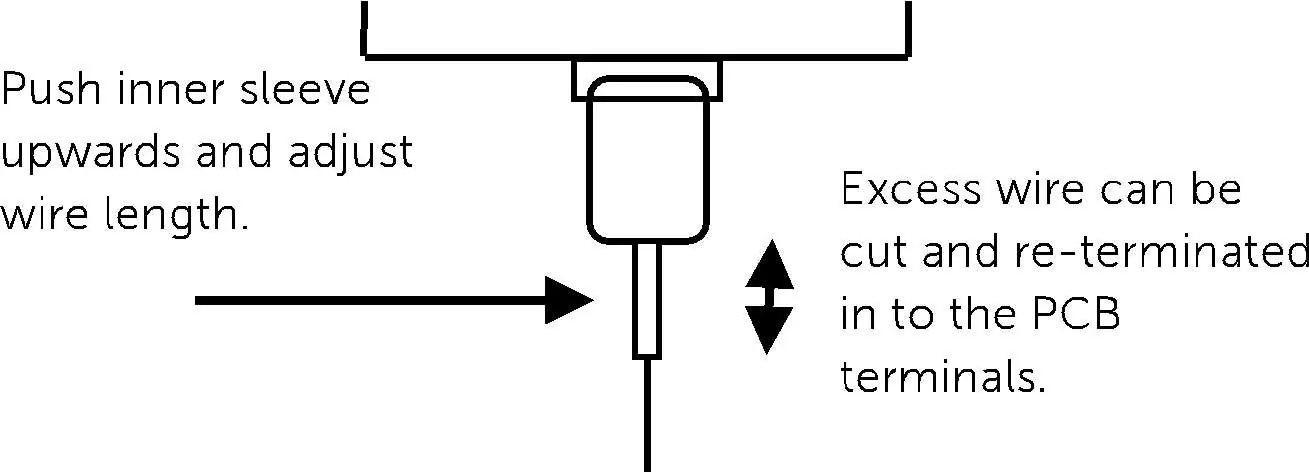

Anpassung der Kabellänge bei hängender Montage.
Anpassung der Kabellänge bei hängender Montage.
Zusätzliches Montagefoto von Seite 2
Zusätzliches Montagefoto von Seite 2
  1. Entfernen Sie die Abdeckung der Basis.
  2. Befestigen Sie die Basis an der Wand oder Decke unter Verwendung geeigneter Befestigungsmittel.
  3. Trennen Sie die Stromversorgung (240V AC) und schließen Sie die Einheit an.
  4. Verbinden Sie den Batteriestecker mit den Stiften auf der Leiterplatte (PCB).
  5. Passen Sie bei hängenden Modellen die Länge des Kabels an, indem Sie die innere Hülse nach oben schieben. Überschüssiges Kabel kann gekürzt und neu an den PCB-Klemmen angeschlossen werden.
  6. Führen Sie eine Funktionsprüfung durch, indem Sie die Stromversorgung wiederherstellen. Die Ladekontrollleuchte sollte leuchten.

Betriebsmodi

Das Gerät kann in zwei Modi betrieben werden:

  • Maintained (Dauerbetrieb): Die Notleuchte ist standardmäßig eingeschaltet. Die Batterie wird automatisch geladen.
  • Non-maintained (Bereitschaftsbetrieb): Die Notleuchte ist normalerweise aus. Die Batterie wird automatisch geladen. Um diesen Modus zu aktivieren, muss der 2-polige Stecker auf der Leiterplatte entfernt werden.

Wartung und Tests

Das Gerät verfügt über eine Selbsttest-Funktion. Nach dem ersten Einschalten erfolgt nach 24 Stunden ein vollständiger Test. Danach werden in regelmäßigen Abständen Funktionstests (alle 30 Tage) und Dauertests (alle 52 Wochen) durchgeführt.

  • Tägliche Kontrolle: Sichtprüfung der Lade-LED.
  • Monatliche Kontrolle: Sicherstellen, dass das Gerät für ausreichende Zeit aus der Batterie betrieben wird.
  • Jährliche Kontrolle: Kompletter Dauertest zur Überprüfung der Batterielaufzeit.

Fehlerbehebung

Wenn die Lade-LED nicht leuchtet, prüfen Sie die Stromversorgung. Bei Fehlern während des Selbsttests signalisiert die zweifarbige LED den Status durch Blinken (z.B. 1x Blinken für Batteriedefekt, 2x für Lampendefekt, 3x für Dauertestfehler).

Herstellerinformationen

BELL Lighting

Markenprofil
Herstellerwebsite https://www.belllighting.co.uk

Praktische Hilfe

Typische Probleme

Lade-LED leuchtet nicht

Prüfen Sie, ob die Stromversorgung aktiv ist und ob die Batterie korrekt angeschlossen wurde.

Fehleranzeige durch rote LED

1x Blinken: Batteriedefekt; 2x Blinken: Lampendefekt; 3x Blinken: Dauertestfehler.

Vor der Verwendung

  • Stellen Sie sicher, dass die Umgebungstemperatur 30 Grad Celsius nicht überschreitet.
  • Prüfen Sie, ob eine ausreichende Luftzirkulation um die Leuchte gewährleistet ist.
  • Stellen Sie den Betriebsmodus (Maintained/Non-maintained) über den Jumper auf der PCB vor der Installation ein.
  • Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten unterbrochen ist.

Technische Daten in der Praxis

LiFePO4 3.2V 1500mAh
Spezifikation der eingebauten Notstrombatterie.
Conversion time: 1 second
Zeit, die das Gerät benötigt, um bei Stromausfall in den Notbetrieb zu schalten.
Recharge time: 24 hours
Zeit, die benötigt wird, um die Batterie nach einer Entladung vollständig aufzuladen.

Abbildungen und Diagramme

  • Der Jumper auf der PCB steuert den Betriebsmodus.
  • Die innere Hülse am Kabel ermöglicht die Längenanpassung bei hängender Montage.

Modellkompatibilität

  • Das Leuchtmittel dieser Leuchte ist nicht austauschbar; bei Lebensdauerende muss die gesamte Leuchte ersetzt werden.
