Installationsanleitung für Bell Lighting 09088V2 Spectrum 12W Notleuchte
Erfahren Sie, wie Sie die Bell Lighting 09088V2 Spectrum 12W Notleuchte korrekt installieren, anschließen und die Selbsttest-Funktionen sowie LED-Statusanzeigen interpretieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Betriebsanweisungen für die Bell Lighting 09088V2 Spectrum 12W Notleuchte. Die Installation muss zwingend durch eine fachkundige Elektrofachkraft gemäß den geltenden IEE-Verkabelungsvorschriften (BS7671:2018) erfolgen. Beachten Sie, dass die Lichtquelle dieser Leuchte nicht austauschbar ist; am Ende der Lebensdauer muss die gesamte Leuchte ersetzt werden.

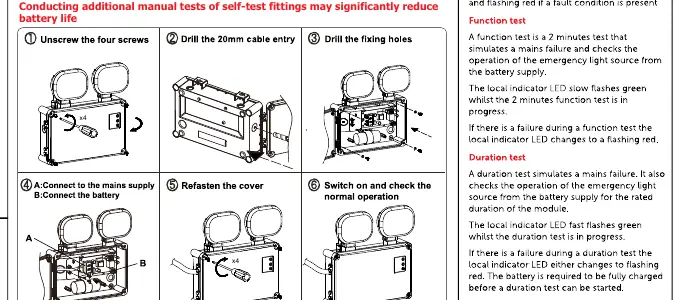

Installation
- Trennen Sie die Stromversorgung.
- Schrauben Sie die vier Gehäuseschrauben ab.
- Bohren Sie den 20mm Kabeleingang und die Befestigungslöcher.
- Schließen Sie die Netzstromversorgung an (L und N) und verbinden Sie die Batterie.
- Bringen Sie die Abdeckung wieder an.
- Schalten Sie die Stromversorgung ein und prüfen Sie den Normalbetrieb.
Selbsttest und Betrieb
Die Leuchte führt nach dem ersten Einschalten einen automatischen Selbsttest durch. Nach einer Ladezeit von 24 Stunden ist die volle Betriebsdauer von 3 Stunden verfügbar. Regelmäßige Funktionstests werden automatisch alle 30 Tage durchgeführt, Dauertests alle 52 Wochen.
LED-Statusanzeigen
Die Leuchte verfügt über eine zweifarbige LED zur Statusanzeige:
- Grün leuchtend: Netzbetrieb / kein Fehler.
- Grün blinkend (langsam): Funktionstest (2 Minuten) läuft.
- Grün blinkend (schnell): 3-Stunden-Dauertest läuft.
- Rot blinkend (1x): Batteriestörung.
- Rot blinkend (2x): Lampenstörung.
- Rot blinkend (3x): Dauertestfehler.
Technische Daten
- Eingangsspannung: AC 220-240V 50/60Hz
- Leistung: 2x5W
- Lichtstrom: 550lm
- Batterie: LiFePO4 3.2V 6000mAh
- Betriebstemperatur: 0°C bis 35°C
- Notbetriebsdauer: > 3 Stunden
Herstellerinformationen
BELL Lighting
Praktische Hilfe
Typische Probleme
LED blinkt rot (1x)
Batteriestörung erkannt.
LED blinkt rot (2x)
Lampenstörung erkannt.
LED blinkt rot (3x)
Fehler beim Dauertest.
Vor der Verwendung
- Installation durch qualifizierte Elektrofachkraft sicherstellen.
- Netzspannung 220-240V AC prüfen.
- Batterieanschluss im Gehäuse prüfen.
- Nach Installation 36 Stunden laden für volle Kapazität.
- Ausreichende Belüftung um die Leuchte sicherstellen.
Technische Daten in der Praxis
- LiFePO4 3.2V 6000mAh
- Spezifikation der internen Notstrom-Batterie.
- Notbetriebsdauer > 3h
- Garantierte Leuchtdauer bei Netzausfall nach vollständiger Ladung.
- IP-Schutz / Umgebung
- Betrieb nur in Innenräumen bei 0-35°C zulässig.
Abbildungen und Diagramme
- Schritt 1-3: Gehäuse öffnen und Montagevorbereitung.
- Schritt 4: Anschluss der Netzleitung an L/N und Verbindung der Batterie.
- Schritt 5-6: Gehäuse schließen und Funktionstest durchführen.
Modellkompatibilität
- Nicht für den Austausch der Lichtquelle geeignet.
- Nur für den professionellen Einsatz durch Elektriker bestimmt.
