Installationsanleitung für BELL Lighting 09094V2 Spectrum High Powered Emergency Bulkhead
Erfahren Sie, wie Sie die BELL Lighting 09094V2 Notleuchte installieren, testen und warten. Dieser Leitfaden enthält wichtige Anweisungen zur Verkabelung, zum Selbsttest-Verfahren und zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Wartungsanweisungen für die BELL Lighting 09094V2 Notleuchte. Die Installation muss zwingend durch eine Elektrofachkraft gemäß den geltenden IEE-Verkabelungsvorschriften (BS7671:2018) und lokalen Bauvorschriften erfolgen. Vor Beginn der Arbeiten ist die Stromversorgung abzuschalten.
Installation
- Entfernen Sie den Diffusor der Leuchte.
- Schrauben Sie den Geräteträger ab.
- Bohren Sie ein Zugangsloch in das Gehäuse für die Kabelzuführung.
- Schließen Sie die permanente 230V-Stromversorgung an und verbinden Sie den Akku mit der Leiterplatte (PCB).
- Montieren Sie das Gerät sicher an der Decke oder Wand.
- Setzen Sie den Diffusor wieder auf und ziehen Sie die Schrauben fest, um eine gute Abdichtung zu gewährleisten.
Nach der Installation ist eine Ladezeit von 24 Stunden erforderlich, um die Akkus vollständig zu laden. Ein Netzausfall sollte simuliert werden, um den korrekten Betrieb im Notfallmodus zu prüfen.
Selbsttest-Funktionen
Die Leuchte führt nach dem ersten Einschalten nach 24 Stunden Ladezeit einen 3-stündigen Dauertest durch. Danach erfolgen regelmäßig Funktionstests (alle 30 Tage) und Dauertests (alle 52 Wochen). Eine zweifarbige LED zeigt den Status an:
- Grün leuchtend: Netzbetrieb / Kein Fehler.
- Grün blinkend: Funktionstest läuft.
- Rot blinkend: Fehlerzustand (Batterie-, Lampen- oder Testfehler).
Wartung und Prüfung
Regelmäßige Tests sind erforderlich, um die Sicherheit zu gewährleisten:
- Täglich: Sichtprüfung der Lade-LED.
- Monatlich: Simulation eines Netzausfalls, um den Notbetrieb zu prüfen.
- Jährlich: Vollständiger Dauertest gemäß der spezifizierten Zeitdauer.
Technische Daten
- Umgebungstemperatur: 0 bis +55°C
- Relative Luftfeuchtigkeit: unter 90%
- Nennspannung: 220-240V 50/60Hz
- Leistung: 10W
- Lichtstrom: 1200lm
- Notbetriebsdauer: mehr als 180 Minuten
- Akku: LiFePO4 3,2V 12000mAh
- Ladezeit: 24 Stunden
Herstellerinformationen
BELL Lighting
Praktische Hilfe
Typische Probleme
LED blinkt rot
Dies deutet auf einen Fehler hin (Batterie-, Lampen- oder Testfehler). Überprüfen Sie die Verbindungen oder kontaktieren Sie den technischen Support.
Notbetrieb funktioniert nicht nach Installation
Stellen Sie sicher, dass der Akku korrekt mit der Leiterplatte verbunden ist und das Gerät mindestens 24 Stunden geladen wurde.
Vor der Verwendung
- Stellen Sie sicher, dass die Umgebungstemperatur 30°C nicht überschreitet.
- Prüfen Sie, ob eine ausreichende Belüftung um die Leuchte herum vorhanden ist.
- Schalten Sie die Hauptstromversorgung vor der Installation ab.
- Stellen Sie sicher, dass der Schalter auf der Leiterplatte korrekt eingestellt ist.
Technische Daten in der Praxis
- Notbetriebsdauer
- Die Zeit, die die Leuchte bei einem Stromausfall mit Akkustrom leuchtet (hier > 180 Minuten).
Abbildungen und Diagramme

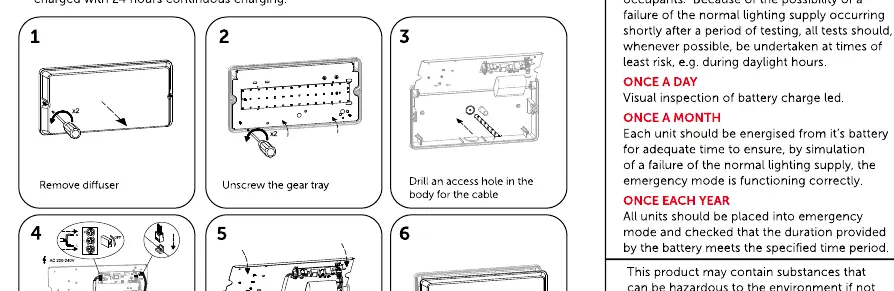

- Die Abbildungen 1-6 zeigen den schrittweisen Prozess: Diffusor entfernen, Geräteträger lösen, Kabelöffnung bohren, Strom und Akku anschließen, Montage an Wand/Decke, Diffusor wieder anbringen.
Modellkompatibilität
- Die Lichtquelle dieser Leuchte ist nicht austauschbar; bei Erreichen des Lebensendes muss die gesamte Leuchte ersetzt werden.
