Beghelli MICRODOT TR Notleuchte Bedienungsanleitung
Schnelle Anleitung für die Beghelli MICRODOT TR Notleuchte. Erfahren Sie alles über die Installation, Verkabelung, Optik-Anpassung und Einstellungen für SE/SA-Betrieb und Autonomie.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation, Konfiguration und Wartung der Notleuchte MICRODOT TR. Das Gerät ist für den Wand- oder Deckeneinbau konzipiert und unterstützt verschiedene Betriebsmodi sowie Autonomiezeiten. Bitte beachten Sie, dass die Batterie und die LED-Quelle nicht austauschbar sind.
Montage und Installation

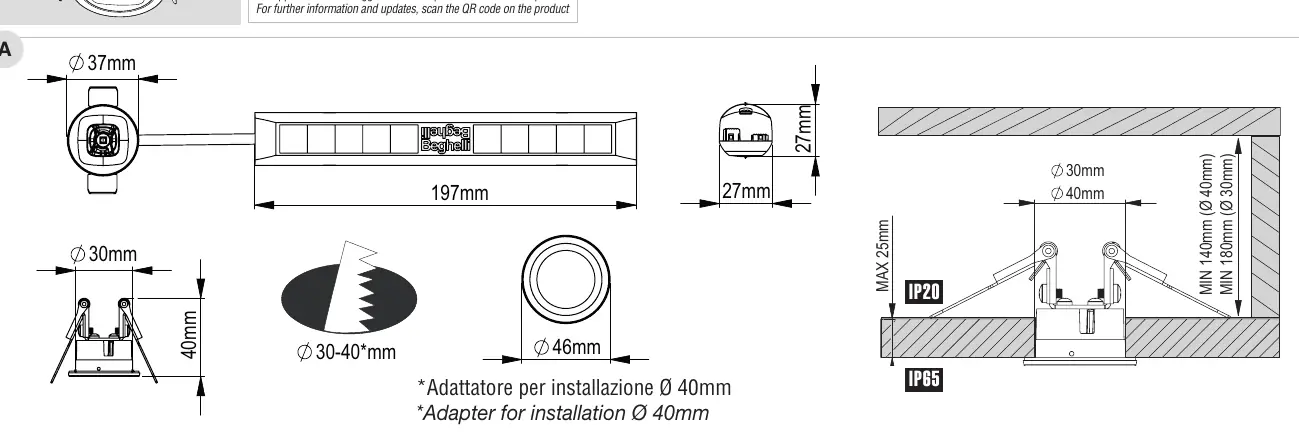

Die Leuchte kann in Öffnungen mit einem Durchmesser von 30 mm oder 40 mm (mit beiliegendem Adapter) installiert werden. Achten Sie auf die Mindesteinbautiefe:
- Bei 40 mm Öffnung: Mindestens 140 mm Tiefe.
- Bei 30 mm Öffnung: Mindestens 180 mm Tiefe.
- Maximale Deckenstärke: 25 mm.
Optik-Anpassung

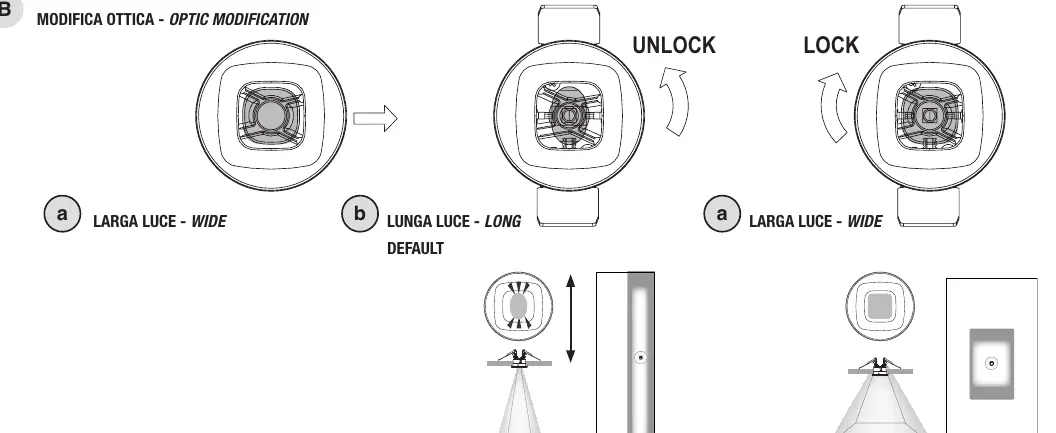

Die Optik der Leuchte kann angepasst werden, um das Lichtbild zu verändern:
- Wide (Larga Luce): Breites Lichtbild.
- Long (Lunga Luce): Langes Lichtbild (Standardeinstellung).
Drehen Sie den Optikkopf in die Position UNLOCK, um die Einstellung zu ändern, und verriegeln Sie ihn anschließend in der Position LOCK.
Elektrischer Anschluss und Einstellungen

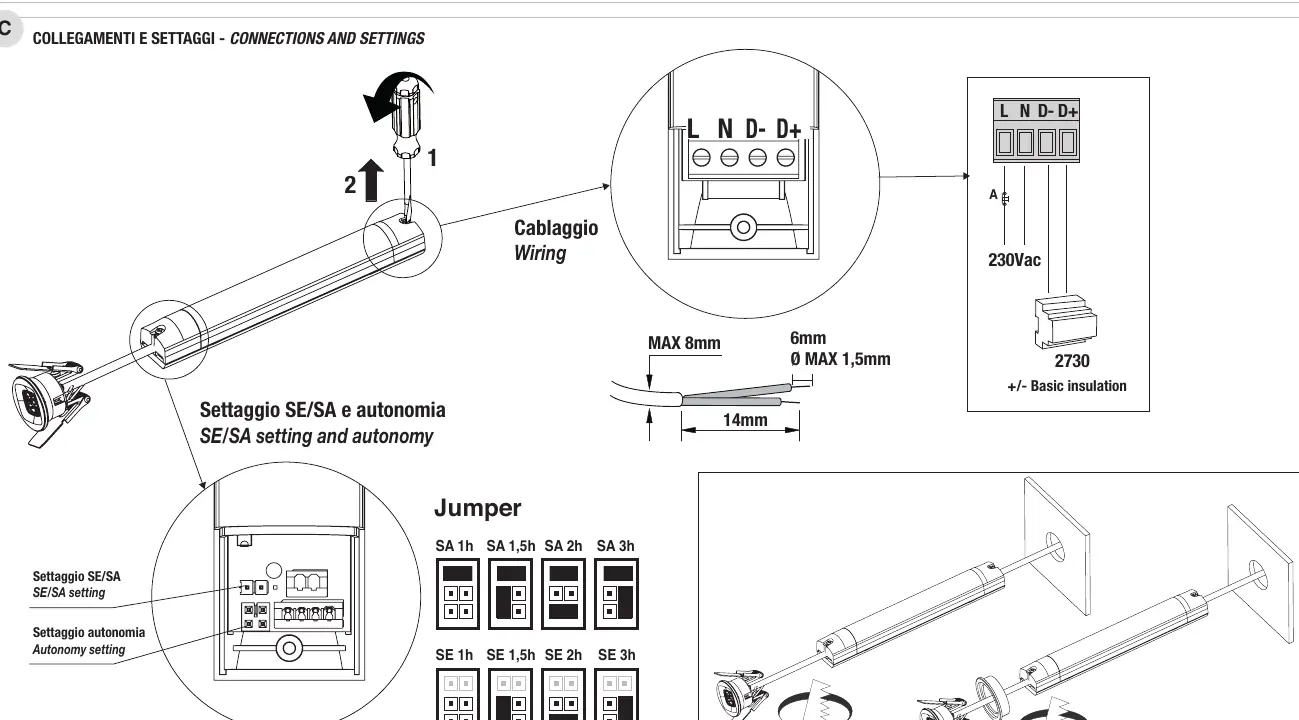

Der Anschluss erfolgt an 230V AC. Die Konfiguration der Betriebsart und der Autonomiezeit erfolgt über Jumper auf der Platine:
Betriebsmodus (SE/SA)
- SE (Non-maintained): Die Leuchte schaltet sich nur bei Stromausfall ein.
- SA (Maintained): Die Leuchte ist dauerhaft eingeschaltet.
Autonomie-Einstellung
Über die Jumper können Sie die gewünschte Autonomiezeit wählen: 1h, 1,5h, 2h oder 3h. Stellen Sie sicher, dass die Jumper korrekt gemäß der Tabelle auf der Platine gesetzt sind.
LED-Statusanzeigen
Die LED-Anzeige gibt Auskunft über den Zustand des Geräts:
- Grün (dauerhaft): Batterie wird geladen.
- Rot (dauerhaft): Batterie ist nicht angeschlossen.
Für den "Ruhemodus" (Rest-Mode) beziehen Sie sich bitte auf die separate Anleitung der Inibit-Fernbedienung (Bestell-Nr. 2730).
Praktische Hilfe
Typische Probleme
Rote LED leuchtet dauerhaft

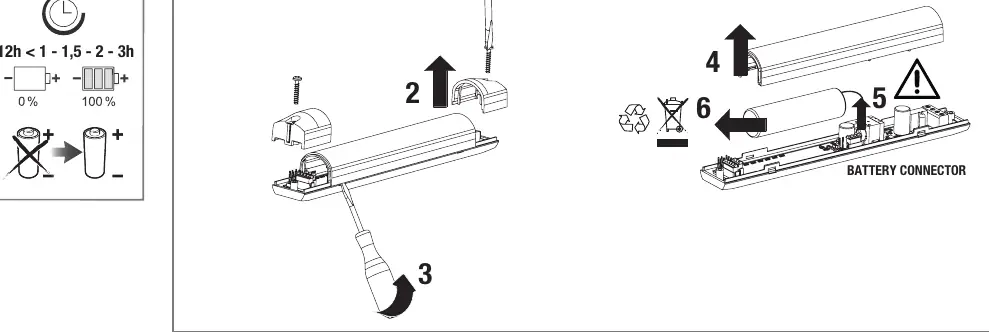

Die Batterie ist nicht angeschlossen. Überprüfen Sie die Verbindung des Batteriesteckers.
Grüne LED leuchtet dauerhaft
Dies ist der normale Ladezustand der Batterie.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 230V beträgt.
- Verbinden Sie den Batteriestecker vor der Inbetriebnahme.
- Wählen Sie die gewünschte Autonomie (1h, 1.5h, 2h oder 3h) über die Jumper.
- Wählen Sie den Betriebsmodus (SE oder SA) über die Jumper.
- Prüfen Sie den Einbaudurchmesser (30mm oder 40mm mit Adapter).
Technische Daten in der Praxis
- SE (Non-maintained)
- Notlichtbetrieb: Leuchte ist nur bei Stromausfall aktiv.
- SA (Maintained)
- Dauerlichtbetrieb: Leuchte ist immer aktiv.
Abbildungen und Diagramme
- Die Jumper-Konfiguration befindet sich im Bereich 'Settaggio SE/SA e autonomia'.
- Die Optik-Modifikation erfolgt durch Drehen des Kopfes zwischen UNLOCK und LOCK.
