Bedienungsanleitung Batavia MAXXPACK 18V Twinbrush

Erfahren Sie, wie Sie den Batavia MAXXPACK 18V Twinbrush sicher montieren, bedienen und warten. Diese Anleitung enthält detaillierte Schritte zur Bürstenmontage, zum Akkuwechsel und zur Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Batavia MAXXPACK 18V Twinbrush ist ein akkubetriebenes Reinigungsgerät. Die Montage erfolgt durch das Verbinden der Motoreinheit mit der Stromversorgungseinheit und dem Schlauchsystem. Achten Sie beim Nassbetrieb auf eine saubere Dichtung des Batteriefachs. S. 7, 8, 9

Wichtigste Schritte

  • Montage der Motoreinheit S. 9
  • Bürstenwechsel S. 9

Erste Inbetriebnahme

  • Akku einsetzen S. 9

Probleme und Lösungen

Verformte Borsten

In 90°C heißem Wasser für 30 Sekunden einweichen.

S. 10

Wartung und Reset

  • Wartung der Borsten S. 10

Technische Daten

Parameter Wert Hinweis Seiten
Akkutyp 18 V, 4000 mAh, Li-Ion Stromversorgung S. 10
Leerlaufdrehzahl 200/400 min-1 Geschwindigkeit S. 10

Wo es im PDF steht

  • Übersicht der Bauteile S. 2
  • Montageanleitung S. 3
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Batavia MAXXPACK 18V Twinbrush Seite 1 Übersicht der Bauteile (Fig. A) Seite 2 Akku einsetzen (Fig. E) Seite 3 Bürstenwechsel (Fig. F) Seite 3 Neigungswinkel einstellen (Fig. G) Seite 3

Wichtige Informationen aus der Anleitung

Der Batavia MAXXPACK 18V Twinbrush ist ein elektrisches Reinigungsgerät für den Innen- und Außenbereich. Das Gerät kann trocken oder mit Wasser betrieben werden. Lesen Sie vor der ersten Inbetriebnahme unbedingt die beiliegenden allgemeinen Sicherheitshinweise für Elektrowerkzeuge sowie die spezifischen Anweisungen in diesem Handbuch. Das Gerät darf nicht bei Regen verwendet werden und ist nicht für den dauerhaften gewerblichen Einsatz bestimmt.

Batavia MAXXPACK 18V Twinbrush
Batavia MAXXPACK 18V Twinbrush

Montage

Die Montage erfordert das korrekte Zusammenfügen der Motoreinheit und der Stromversorgungseinheit:

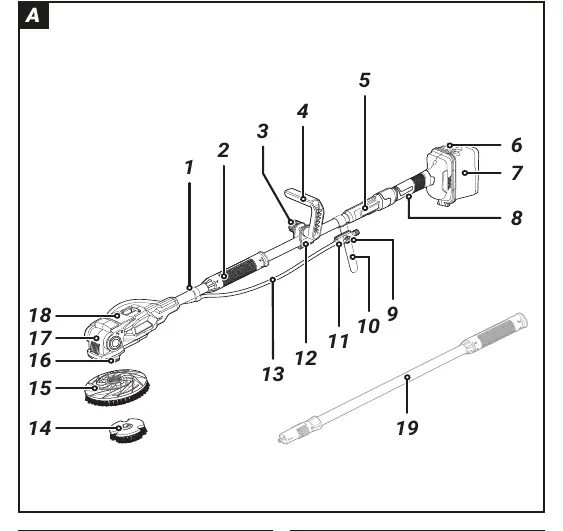

Übersicht der Bauteile (Fig. A)
Übersicht der Bauteile (Fig. A)
  • Platzieren Sie die Motoreinheit und die Stromversorgungseinheit mit den Rohrenden zueinander.
  • Ziehen Sie die Buchse und den Stecker leicht aus den Rohrenden heraus.
  • Verbinden Sie Buchse und Stecker, indem Sie die Pfeile aufeinander ausrichten und fest verschrauben.
  • Verbinden Sie die beiden Rohrenden und verschrauben Sie diese mit der Griffhülse.
  • Stecken Sie den Wasserschlauch in den Anschluss an der Motoreinheit.
  • Führen Sie den Schlauch durch den Halteclip und verbinden Sie den Schlauchadapter mit dem Schlauch.
  • Schieben Sie den Schlauchadapter auf die Führungsschiene des Befestigungsclips.

Bedienung

Akku einsetzen (Fig. E)
Akku einsetzen (Fig. E)
Bürstenwechsel (Fig. F)
Bürstenwechsel (Fig. F)
Neigungswinkel einstellen (Fig. G)
Neigungswinkel einstellen (Fig. G)

Akku einsetzen

Stellen Sie sicher, dass die Dichtung und der Gummirand des Batteriefachdeckels sauber und trocken sind. Öffnen Sie den Spannverschluss, setzen Sie den Akku ein und schließen Sie den Deckel wieder sicher.

Bürstenwechsel

Blockieren Sie die Welle mit dem Wellenblockierknopf. Schrauben Sie das Außenteil der Bürste im Uhrzeigersinn auf. Das Innenteil der Bürste wird eingesetzt und gegen den Uhrzeigersinn verriegelt.

Neigungswinkel einstellen

Bei der Bodenreinigung sollte der Kopf nicht arretiert sein, damit er sich der Oberfläche anpassen kann. Für Arbeiten über Schulterhöhe kann der Kopf durch Anheben und anschließendes Herunterdrücken des Feststellhebels arretiert werden.

Wartung und Pflege

Entfernen Sie vor allen Einstellungs- oder Wartungsarbeiten den Akku. Sollten die Borsten der Bürste durch Transport oder Lagerung verformt sein, tauchen Sie die Bürste für 30 Sekunden in 90 Grad Celsius heißes Wasser. Die Borsten kehren dadurch in ihre ursprüngliche Form zurück.

Praktische Hilfe

Typische Probleme

Borsten der Bürste sind verformt

Tauchen Sie die Bürste für 30 Sekunden in 90°C heißes Wasser, damit sie ihre Form zurückerhält.

Gerät lässt sich nicht einschalten

Überprüfen Sie, ob der Akku korrekt eingesetzt und geladen ist.

Feststellhebel lässt sich schwer schließen

Wenden Sie keine Gewalt an. Justieren Sie die Neigung der Bürste leicht, bis der Hebel korrekt schließt.

Vor der Verwendung

  • Prüfen Sie das Gerät auf Transportschäden.
  • Stellen Sie sicher, dass der Akku geladen ist.
  • Kontrollieren Sie die Dichtung des Batteriefachdeckels auf Sauberkeit und Unversehrtheit.
  • Stellen Sie sicher, dass der Bürstenaufsatz korrekt installiert ist.
  • Prüfen Sie bei Nassbetrieb, ob der Absperrhahn geschlossen ist, bevor Sie den Wasserschlauch anschließen.

Technische Daten in der Praxis

Leerlaufdrehzahl
200/400 min-1 (abhängig vom Bürstendurchmesser 100/180 mm)
Schalldruckpegel
66 dB(A)

Abbildungen und Diagramme

  • Abbildung A zeigt die Übersicht der Bauteile (1-22).
  • Abbildung B zeigt das Verbinden der Stromversorgung und der Rohre.
  • Abbildung C zeigt die korrekte Ausrichtung des Bürstenkopfes.
  • Abbildung D-I zeigen die Montage des Zusatzhandgriffs, des Akkus und der Verlängerung.

Modellkompatibilität

  • Verwenden Sie nur vom Lieferanten empfohlenes Zubehör.
  • Verwenden Sie maximal eine Verlängerung mit dem Gerät.
  • Nicht bei Regen verwenden.
