Bedienungsanleitung für Akku-Winkelschleifer Batavia BT-CBAG001

Schnelle Hilfe und Bedienungsanleitung für den Akku-Winkelschleifer Batavia BT-CBAG001. Erfahren Sie alles über Montage, Sicherheit, Betrieb und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Batavia BT-CBAG001 ist ein Akku-Winkelschleifer für 18V-Akkus. Er ist für das Schleifen und Trennen von Metall und Stein ohne Wasser konzipiert. Vor der Benutzung müssen der Zusatzhandgriff und die passende Schutzhaube montiert werden. S. 1, 10, 17

Wichtigste Schritte

Montage der Schleifscheibe S. 10, 17
Einschalten des Geräts S. 11, 18

Erste Inbetriebnahme

Akku einsetzen, Zusatzhandgriff montieren, Schutzhaube anbringen, Schleifscheibe montieren, Sicherheitsschalter und Ein-/Ausschalter betätigen. S. 10, 11, 17, 18

Probleme und Lösungen

Rückschlag (Kickback)

Gerät fest mit beiden Händen halten, Körperhaltung anpassen, Zusatzhandgriff nutzen.

S. 8, 14

Wartung und Reset

Keine internen wartungspflichtigen Teile. Regelmäßige Reinigung der Lüftungsschlitze und des Gehäuses mit einem Tuch oder Druckluft. S. 11, 18

Technische Daten

Parameter	Wert	Hinweis	Seiten
Drehzahl	8500 min-1	Leerlaufdrehzahl	S. 12, 19
Scheibendurchmesser	115 mm	Maximaler Durchmesser der Schleifscheibe	S. 12, 19

Wo es im PDF steht

Übersicht S. 4, 5
Sicherheitshinweise S. 7, 8, 9, 13
Technische Daten S. 12, 19

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

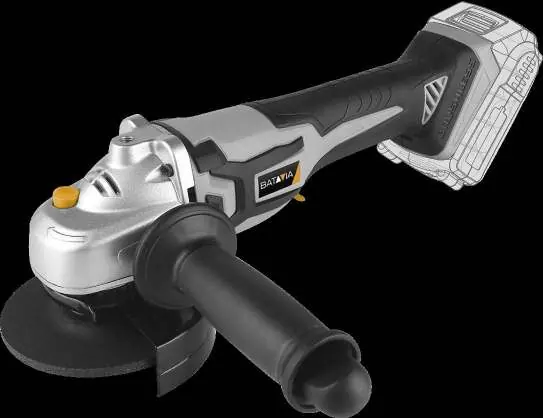

Übersicht der Bauteile des Winkelschleifers

Seite 3

Seite 17

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb des Akku-Winkelschleifers Batavia BT-CBAG001. Sie umfasst Anweisungen zur Montage, Inbetriebnahme, Bedienung, Wartung sowie wichtige Sicherheitshinweise, um Verletzungen und Schäden am Gerät zu vermeiden.

Produktübersicht

Der Winkelschleifer verfügt über folgende Hauptkomponenten:

Schleifscheibe (nicht im Lieferumfang enthalten)
Spindelarretierung
Zusatzhandgriff
Schutzhaube (Schleif- und Trennschutz)
Ein-/Ausschalter mit Sicherheitsschalter
Akku-Aufnahme

Montage

Vor jeder Montage oder Wartung muss der Akku aus dem Gerät entfernt werden.

Anbringen des Zusatzhandgriffs

Der Zusatzhandgriff muss bei allen Arbeiten montiert sein. Er kann in drei verschiedenen Positionen am Getriebekopf eingeschraubt werden, um sowohl für Links- als auch für Rechtshänder geeignet zu sein.

Montage der Schutzhaube

Die Schutzhaube muss so ausgerichtet sein, dass sie den Benutzer vor Funken und umherfliegenden Partikeln schützt. Sie ist mit einem Schnellverschluss ausgestattet, der durch Umlegen des Hebels geöffnet und geschlossen werden kann.

Einsetzen der Schleifscheibe

Spindel durch Drücken der Spindelarretierung blockieren.
Innenflansch auf die Spindel setzen.
Schleifscheibe auf den Innenflansch legen.
Außenflansch aufschrauben und mit dem Stirnlochschlüssel festziehen.
Die Ausrichtung des Außenflansches hängt von der Dicke der verwendeten Scheibe ab (siehe Markierungen auf dem Flansch).

Inbetriebnahme und Bedienung

Zum Einschalten des Geräts muss zuerst der Sicherheitsschalter gedrückt und gehalten werden, anschließend ist der Ein-/Ausschalter zu betätigen. Zum Ausschalten wird der Ein-/Ausschalter einfach losgelassen.

Entgraten und Trennen

Beim Entgraten empfiehlt sich ein Neigungswinkel von 30° bis 40°. Bewegen Sie das Gerät mit leichtem Druck vor und zurück. Beim Trennen muss eine spezielle Schutzhaube verwendet werden. Arbeiten Sie immer gegen die Schnittrichtung, um ein Verklemmen und Rückschlag zu vermeiden.

Wartung und Reinigung

Das Gerät ist weitgehend wartungsfrei. Halten Sie die Lüftungsschlitze und das Motorgehäuse sauber. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und milder Seife. Vermeiden Sie den Einsatz von Lösungsmitteln und stellen Sie sicher, dass kein Wasser in das Innere des Geräts gelangt.

Sicherheit

Beachten Sie unbedingt die Sicherheitshinweise bezüglich Rückschlag, persönlicher Schutzausrüstung (Schutzbrille, Gehörschutz, Staubmaske) und den Umgang mit elektrischen Geräten. Das Gerät erzeugt ein elektromagnetisches Feld, das medizinische Implantate beeinflussen kann.

Praktische Hilfe

Typische Probleme

Gerät schaltet sich nicht ein

Prüfen Sie, ob der Akku korrekt eingesetzt und geladen ist. Stellen Sie sicher, dass der Sicherheitsschalter vor dem Ein-/Ausschalter betätigt wird.

Rückschlaggefahr

Halten Sie das Gerät immer mit beiden Händen fest. Vermeiden Sie das Verklemmen der Scheibe im Werkstück. Arbeiten Sie nicht in Ecken oder an scharfen Kanten mit zu viel Druck.

Scheibe blockiert im Werkstück

Schalten Sie das Gerät sofort aus. Versuchen Sie nicht, die Scheibe bei laufendem Motor aus dem Schnitt zu entfernen. Untersuchen Sie die Ursache des Blockierens.

Vor der Verwendung

Akku aus dem Gerät entfernen vor Montagearbeiten.
Zusatzhandgriff fest montieren.
Schutzhaube korrekt ausrichten und festziehen.
Schleifscheibe auf Risse oder Beschädigungen prüfen.
Außenflansch passend zur Scheibendicke montieren.
Probelauf ohne Last durchführen.

Technische Daten in der Praxis

Scheibendurchmesser: Maximal 115 mm

Abbildungen und Diagramme

Abbildung A: Übersicht der Bauteile (Nummerierung 1-17).
Abbildung B: Montage der Schutzhaube und korrekter Arbeitswinkel (30-40°).
Abbildung C: Montage der Flansche und Verwendung des Stirnlochschlüssels.

Modellkompatibilität

Nur für Schleif- und Trennarbeiten ohne Wasser.
Zum Trennen ist eine spezielle Schutzhaube (13b) erforderlich (nicht im Lieferumfang).
Nicht für Polierarbeiten oder Arbeiten mit Drahtbürsten empfohlen.
