Automate Push 5-Kanal-Fernbedienung 003B9ACA50
Schnellstartanleitung und Bedienungsanleitung für die Automate Push 5-Kanal-Fernbedienung (003B9ACA50). Erfahren Sie, wie Sie Endlagen einstellen, die Fernbedienung sperren, Batterien wechseln und Favoritenpositionen programmieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung

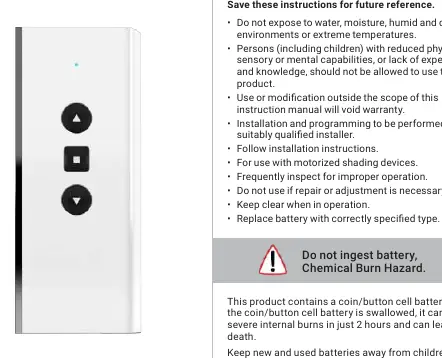

Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Bedienungsanleitung für die Automate Push 5-Kanal-Fernbedienung (Modell 003B9ACA50). Es deckt die Ersteinrichtung, die Programmierung der Endlagen, den Batteriewechsel sowie die tägliche Bedienung ab. Bitte beachten Sie, dass die Installation und Programmierung von einer qualifizierten Fachkraft durchgeführt werden sollte.
Batteriewechsel
Die Fernbedienung verwendet eine CR2450-Batterie. Gehen Sie wie folgt vor:
- Verwenden Sie ein Werkzeug (z. B. SIM-Karten-Pin oder kleiner Schraubendreher), um den Entriegelungsknopf des Batteriefachs zu drücken.
- Schieben Sie den Batteriefachdeckel in die angezeigte Richtung auf.
- Legen Sie die CR2450-Batterie mit der Plus-Seite (+) nach oben ein.
- Schieben Sie den Deckel wieder zu, bis er einrastet.
- Entfernen Sie bei Inbetriebnahme den Isolierstreifen der Batterie.

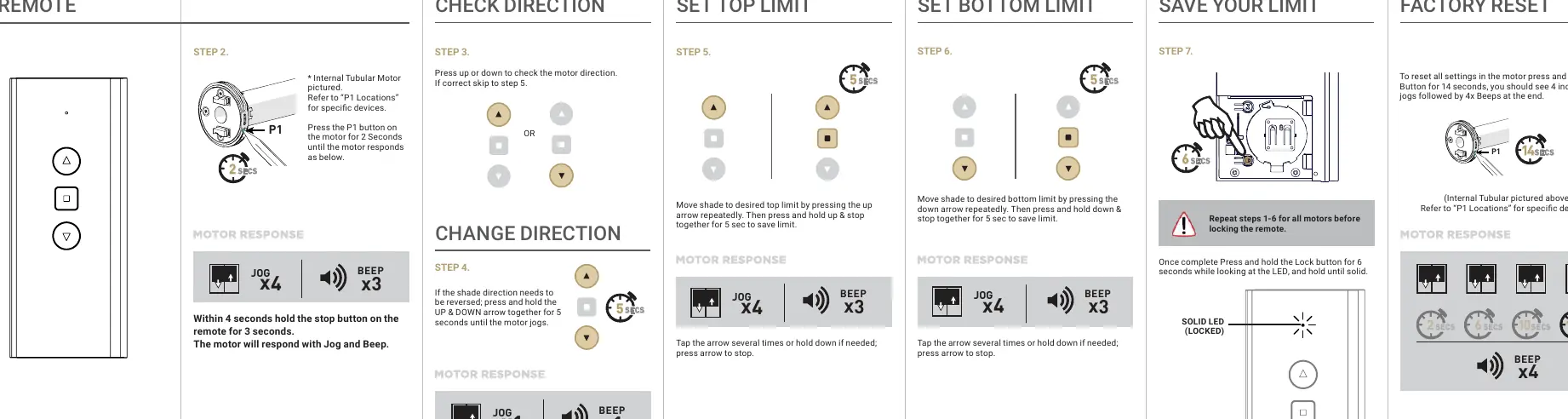

Programmierung und Einrichtung
Die Einrichtung sollte bei neuen Installationen oder nach einem Werksreset erfolgen.
Motorrichtung prüfen und ändern
- Drücken Sie die Auf- oder Ab-Taste, um die Motorrichtung zu prüfen.
- Wenn die Richtung falsch ist: Halten Sie die AUF- und AB-Taste gleichzeitig für 5 Sekunden gedrückt, bis der Motor kurz ruckt (Jog). Dies ist nur während der Ersteinrichtung möglich.
Endlagen einstellen
- Obere Endlage: Fahren Sie den Behang mit der Auf-Taste in die gewünschte Position. Halten Sie dann die AUF- und STOP-Taste gleichzeitig für 5 Sekunden gedrückt, um die Position zu speichern.
- Untere Endlage: Fahren Sie den Behang mit der Ab-Taste in die gewünschte Position. Halten Sie dann die AB- und STOP-Taste gleichzeitig für 5 Sekunden gedrückt, um die Position zu speichern.
Werksreset
Um alle Einstellungen zurückzusetzen, halten Sie die P1-Taste am Motor für 14 Sekunden gedrückt. Der Motor bestätigt dies mit 4 Ruckbewegungen und 4 Pieptönen.
Tägliche Bedienung
Fernbedienung sperren (Lock)
Um versehentliche Änderungen der Endlagen zu verhindern, können Sie die Fernbedienung sperren:
- Halten Sie die Sperrtaste (Lock) für 6 Sekunden gedrückt. Die LED leuchtet dauerhaft (gesperrt).
- Zum Entsperren halten Sie die Sperrtaste erneut für 6 Sekunden gedrückt, bis die LED blinkt.

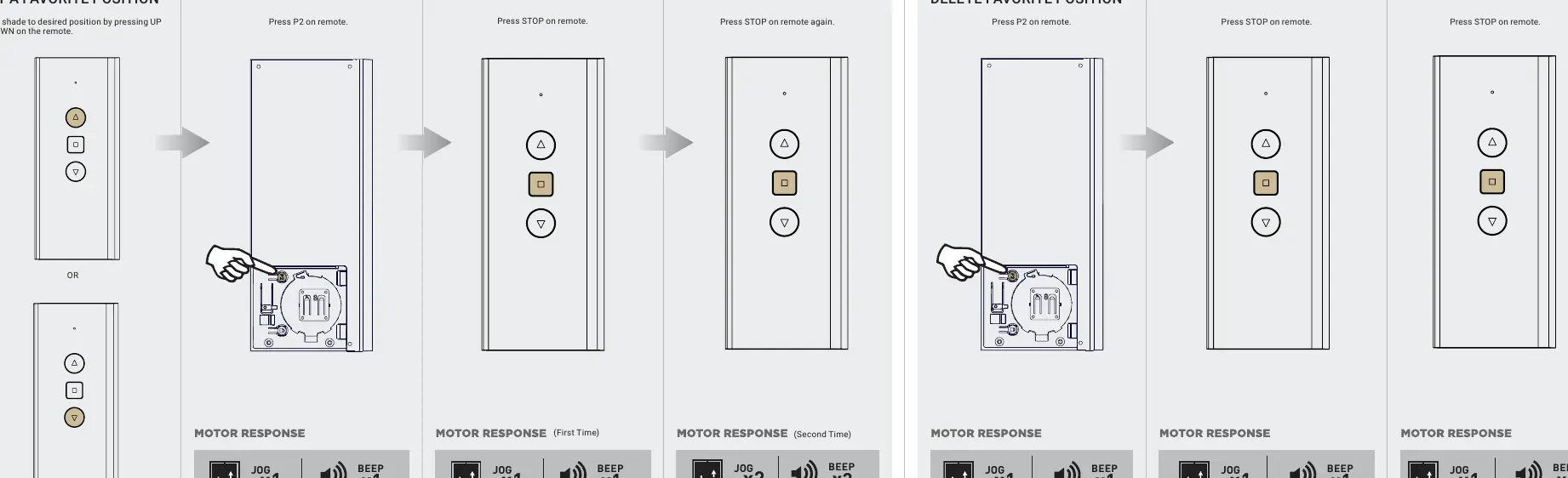

Favoritenposition
- Speichern: Fahren Sie den Behang in die gewünschte Position. Drücken Sie die P2-Taste auf der Fernbedienung, dann die STOP-Taste, und nochmals die STOP-Taste.
- Löschen: Drücken Sie die P2-Taste, dann die STOP-Taste, und nochmals die STOP-Taste.
Praktische Hilfe
Typische Probleme
Motor reagiert nicht auf Fernbedienung
Stellen Sie sicher, dass die Batterie korrekt eingelegt ist und der Isolierstreifen entfernt wurde. Prüfen Sie, ob der Motor geladen ist.
Motor piept 10 Mal
Die Batterie ist schwach und muss aufgeladen werden.
Endlagen lassen sich nicht ändern
Die Fernbedienung ist möglicherweise gesperrt. Entsperren Sie diese durch 6-sekündiges Drücken der Sperrtaste.
Vor der Verwendung
- Entfernen Sie den Batterie-Isolierstreifen.
- Stellen Sie sicher, dass der Motor vollständig geladen ist.
- Halten Sie ein Werkzeug (SIM-Pin oder kleiner Schraubendreher) für das Batteriefach bereit.
- Identifizieren Sie die P1-Taste am Motor (Position variiert je nach Motortyp).
Technische Daten in der Praxis
- Betriebstemperatur
- -10°C bis +50°C
Abbildungen und Diagramme
- P1-Taste: Wird für die Programmierung und den Werksreset am Motor verwendet.
- Jog/Beep: Der Motor bestätigt Befehle durch kurzes Rucken (Jog) und Pieptöne.
- LED-Anzeige: Zeigt den Status der Sperre (dauerhaft leuchtend = gesperrt, blinkend = entsperrt).
Modellkompatibilität
- Die Anleitung ist universell für alle Automate-Motoren (Internal Tubular, Cord Lift, Tilt Motor, etc.).
- Der Vorhangmotor (Curtain Motor) ruckt nicht, sondern lässt die LED blinken.
