Bedienungsanleitung für Aussie Traveller 12V RV Wasserpumpe

Wichtige Informationen aus der Anleitung

Diese Wasserpumpe ist für den Einsatz in Wohnmobilen (RVs) zur Förderung von Trinkwasser konzipiert und ausschließlich für den Innenbereich bestimmt. Vor der Installation und Inbetriebnahme ist es zwingend erforderlich, das gesamte Handbuch zu lesen, insbesondere die Abschnitte zur Sanitärinstallation und Elektrik. Unsachgemäße Verwendung kann zu schweren Verletzungen oder Schäden führen.

Installation

Die Pumpe ist selbstansaugend und sollte auf einer festen, trockenen Oberfläche mit ausreichender Belüftung montiert werden. Achten Sie darauf, den Motor nicht in der Nähe von brennbaren Materialien zu platzieren, da die Oberflächentemperatur 93°C überschreiten kann.

• Montage: Die Pumpe kann in jeder horizontalen Position montiert werden. Bei vertikaler Montage sollte der Pumpenkopf nach unten zeigen, um das Eindringen von Flüssigkeit in den Motor bei Lecks zu verhindern. Verwenden Sie die Gummifüße zur Vibrationsdämpfung und ziehen Sie diese nicht zu fest an.

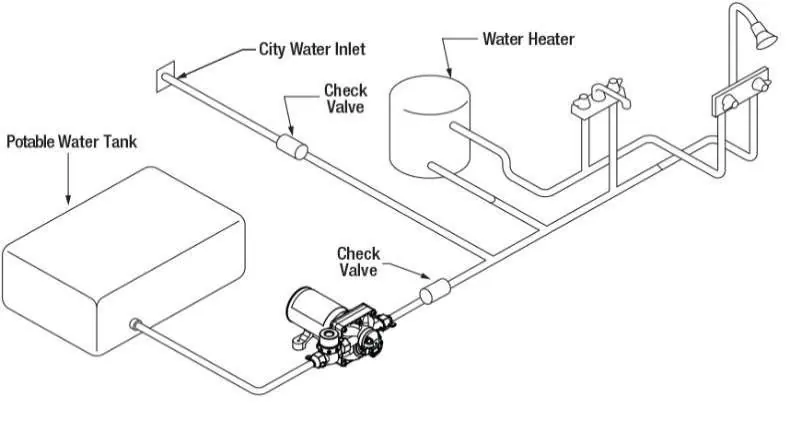

• Sanitärinstallation: Verwenden Sie flexible Schläuche, um Vibrationen zu reduzieren. Ein 50-Mesh-Siebfilter ist erforderlich, um Fremdkörper fernzuhalten. Verwenden Sie keine starren Rohre für den Ein- und Ausgang.
• Elektrischer Anschluss: Die Pumpe benötigt einen dedizierten Stromkreis mit einem 10A-Schutz. Verwenden Sie Kabel mit einem Querschnitt von mindestens #14 AWG (2.5mm²). Verbinden Sie das rote Kabel mit dem Pluspol (+) und das schwarze Kabel mit dem Minuspol (-).

Betrieb

Die Pumpe ist eine "On-Demand"-Pumpe, die sich automatisch einschaltet, wenn der Druck abfällt, und abschaltet, wenn der Solldruck erreicht ist. Schalten Sie die Stromversorgung aus, wenn die Pumpe unbeaufsichtigt bleibt oder wenn das System gewartet wird.

Wartung und Lagerung

Um die Pumpe vor Frostschäden zu schützen, sollte sie bei längerer Nichtbenutzung oder im Winter mit RV-Frostschutzmittel gespült werden. Vor der Wiederinbetriebnahme muss das System gründlich mit sauberem Trinkwasser gespült werden. Eine regelmäßige Desinfektion des Trinkwassersystems ist wichtig, um Bakterienwachstum zu verhindern.

Fehlerbehebung

Bei Problemen wie "Pumpe läuft nicht an", "Pumpe baut keinen Druck auf" oder "Leckagen" konsultieren Sie die Fehlerbehebungstabelle im Handbuch. Häufige Ursachen sind schlechte elektrische Verbindungen, verstopfte Einlassventile oder Luft im System. Führen Sie Reparaturen nur bei ausgeschalteter Stromversorgung und drucklosem System durch.

Technische Daten

Die Pumpe ist in zwei Varianten erhältlich: 7.6LPM (2.0 GPM) und 11.4LPM (3.0 GPM). Beide Modelle arbeiten mit 12V DC und benötigen eine 10A Sicherung. Der maximale Druck beträgt 60 PSI (4.1 bar) für das 7.6LPM-Modell und 55 PSI (3.8 bar) für das 11.4LPM-Modell.
