Bedienungsanleitung für Lasergravierer Atomstack Glacier 120W/90W

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die vollständigen Anweisungen für den Betrieb und die Montage des Lasergravierers Atomstack Glacier 120W/90W. Vor der Inbetriebnahme müssen die Sicherheitshinweise zwingend gelesen werden, da es sich um ein Laserprodukt der Klasse 4 handelt. Das Gerät erfordert eine ordnungsgemäße Montage, den Anschluss eines Wasserkühlers und die korrekte Konfiguration der Software.

Sicherheitshinweise

• Das Gerät ist ein Laserprodukt der Klasse 4. Direkte oder reflektierte Laserstrahlung ist extrem schädlich für Augen und Haut.
• Tragen Sie immer eine geeignete Laserschutzbrille (OD5+).
• Betreiben Sie das Gerät nur in horizontaler Position und auf einer stabilen Oberfläche.
• Stellen Sie sicher, dass ein Feuerlöscher in der Nähe ist.
• Verwenden Sie das Gerät nicht unbeaufsichtigt.
• Stellen Sie sicher, dass der Arbeitsplatz sauber und frei von brennbaren Materialien ist.

Lieferumfang

Das Paket enthält unter anderem: Obere und untere Trägerbalken, Lasermodul, Steuerbox, Y-Achsen-Schienen, X-Achsen-Baugruppe, Luftunterstützung, Wasserkühler-Schläuche, Schutzbrille und Werkzeugsatz.

Geräteinstallation

Die Montage erfolgt in mehreren Schritten:

1. Montage der Y-Achsen-Schienen an den Trägerbalken.
2. Befestigung der Steuerbox am unteren Trägerbalken.
3. Installation der X-Achsen-Baugruppe auf den Y-Schienen.

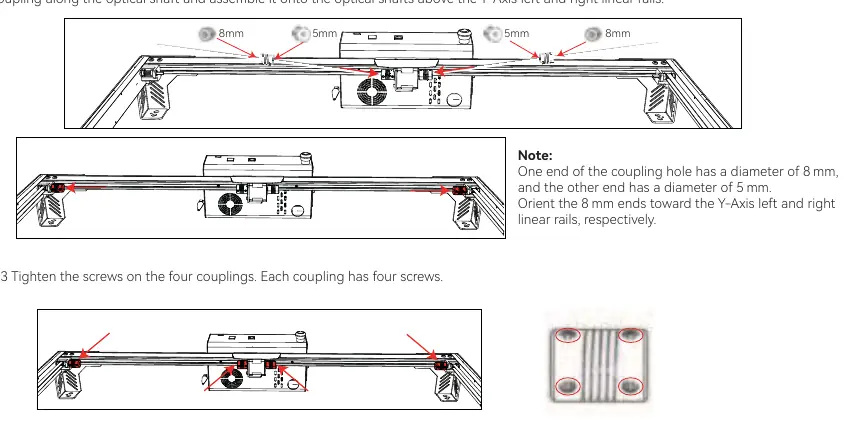

4. Montage der Kupplungen und der Linearwelle.
5. Installation der Y-Achsen-Schleppkettenhalterungen.

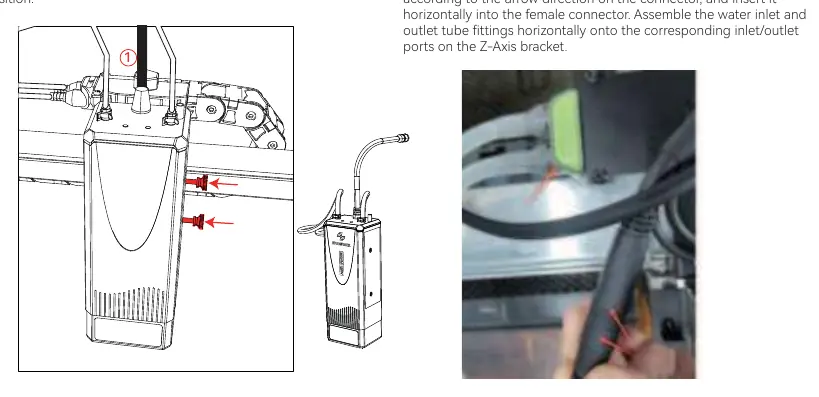

6. Installation des Lasermoduls an der Z-Achse.
7. Verkabelung aller Komponenten (Laser, Endschalter, Motoren, Steuerbox).
8. Anschluss des Wasserkühlers und der Luftunterstützung.
9. Befüllen des Wasserkühlers mit Frostschutzmittel und destilliertem Wasser.

Produktstatus und Anzeigen

Das Gerät verfügt über verschiedene Status-LEDs:

• Temperaturanzeige: Grün (normal), Gelb (Vorsicht), Rot (Alarm).
• Wasserkühler-Status: Grün (normal), Rot (Alarm bei Durchfluss- oder Wasserstandsproblemen).
• WLAN-Anzeige: Grün (verbunden), Blau (verbindet), Rot (Fehler).
• Maschinenstatus: Grün (Standby/Betrieb), Rot (Fehler).

Funktionsbeschreibung

• Overclocking-Modus: Erhöht die Laserleistung um 20%. Sparsam verwenden, da dies die Lebensdauer verkürzen kann.
• Wasserkühler-Schutz: Bei Durchflussfehlern (E4-Code) stoppt das Gerät.
• Neigungsalarm: Stoppt das Gerät bei einer Neigung zwischen 15° und 20°.
• Flammenerkennung: Erkennt Feuer unter dem Laser und stoppt den Betrieb.
• Stromausfall-Fortsetzung: Ermöglicht das Fortsetzen der Gravur nach einem Stromausfall.

Wartung

Reinigen Sie wöchentlich die Doppelachsenwelle, das Lasermodul (Linse/Schutzfenster) sowie den Wabentisch und die Grundplatte mit einem fusselfreien Tuch und wasserfreiem Ethanol.

Software

Das Gerät unterstützt Atomstack Studio (PC/App) und LightBurn. Für LightBurn muss eine Konfigurationsdatei (.lbdev) importiert werden, die auf dem mitgelieferten USB-Stick enthalten ist.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst den Not-Aus-Schalter und die USB-Verbindung. Häufige Fehlercodes (z.B. E4 für Durchfluss, Homing-Fehler) sind in der Anleitung detailliert aufgeführt und erfordern meist eine Überprüfung der Endschalter oder der Verkabelung.
