Freistehender Herd Artusi AFGR1047B 100 cm
Technische Daten und Produktmerkmale des freistehenden Herdes Artusi AFGR1047B 100 cm. Übersicht der Ofenfunktionen, Kochfeld-Details und Abmessungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Produktdatenblatt für den freistehenden Herd Artusi AFGR1047B. Es enthält technische Spezifikationen, Abmessungen und eine Übersicht der Funktionen. Bitte beachten Sie, dass die enthaltenen Zeichnungen nicht maßstabsgetreu sind und für detaillierte Installationsanweisungen das vollständige Benutzerhandbuch herangezogen werden muss.
Ofenfunktionen
Der Herd verfügt über drei Ofenbereiche mit folgenden Spezifikationen:
- Hauptofen (links): Thermostat 50–240°C, 4 Einschubebenen, 4 Kochfunktionen (Auftauen, Oberhitze, Unterhitze, Unter- und Oberhitze mit Ventilator). Innenmaße: 46,5 cm B x 32 cm H x 41 cm T.
- Grill (links): Thermostat 40–240°C, 1400W Grillleistung, 3 Einschubebenen. Innenmaße: 46,5 cm B x 17 cm H x 41 cm T.
- Sekundärofen (rechts): Umluftfunktion, Thermostat 40–240°C, 4 Einschubebenen. Innenmaße: 36,5 cm B x 31,5 cm H x 41 cm T.
Zusätzlich ist ein Aufbewahrungsfach mit 3 Einschubebenen und den Innenmaßen 36,5 cm B x 18 cm H x 41 cm T vorhanden.
Kochfeld und Brenner
Das Kochfeld ist mit einer schwarzen Oberfläche und gusseisernen Topfträgern sowie einem WOK-Aufsatz ausgestattet. Es verfügt über 7 Gasbrenner:
- 1 x WOK-Brenner
- 2 x Schnellbrenner
- 2 x Halbschnellbrenner
- 2 x Hilfsbrenner
Die Gesamtleistung beträgt 58,6 Mj/h (Erdgas). Alle Brenner sind mit einer automatischen elektronischen Zündung und einer Flammüberwachung ausgestattet.
Technische Daten und Abmessungen
Die Außenabmessungen des Geräts betragen 1000 mm Breite, 600 mm Tiefe und 900 mm Höhe. Das Gerät verfügt über eine analoge Uhr mit Kurzzeitwecker und dreifach verglaste Ofentüren.
Praktische Hilfe
Typische Probleme
Installation
Die technischen Zeichnungen sind nicht maßstabsgetreu. Für die korrekte Installation müssen die Anweisungen im vollständigen Benutzerhandbuch befolgt werden.
Gasanschluss
Die Gesamtleistung der Gasbrenner beträgt 58,6 Mj/h. Die Installation muss durch einen qualifizierten Fachmann erfolgen.
Vor der Verwendung
- Stellen Sie sicher, dass der Aufstellort die Abmessungen von 1000 mm (B) x 600 mm (T) x 900 mm (H) unterstützt.
- Überprüfen Sie die Gasart-Kompatibilität (NG 58.6 Mj/h).
- Stellen Sie sicher, dass eine geeignete Stromversorgung für die elektronische Zündung und den Elektroofen vorhanden ist.
Technische Daten in der Praxis
- 1000w x 600d x 900h mm
- Die Außenabmessungen des Herdes (Breite x Tiefe x Höhe).
- NG 58.6 Mj/h
- Die gesamte Wärmebelastung der Gasbrenner bei Betrieb mit Erdgas.
Abbildungen und Diagramme

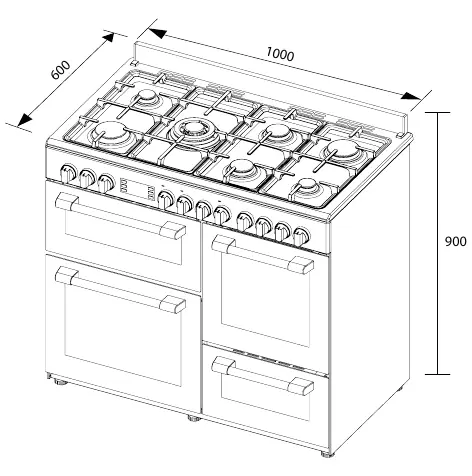

- Das technische Diagramm auf Seite 2 zeigt die Außenmaße des Geräts, die für die Planung der Küchennische erforderlich sind.
Modellkompatibilität
- Das Gerät ist für den Betrieb mit Erdgas (NG) ausgelegt.
