Artika Dark Sky LED-Stufenleuchte 12ST-DS-MB10TE10
Installationsanleitung für die Artika Dark Sky LED-Stufenleuchte (Modell 12ST-DS-MB10TE10). Enthält detaillierte Schritte für die Montage in Beton, Holz und Trockenbauwände sowie wichtige Sicherheitshinweise und Anschlusspläne.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Artika Dark Sky LED-Stufenleuchte (Modell 12ST-DS-MB10TE10). Das Produkt ist für den Innen- und Außenbereich geeignet und ausschließlich für den Wohngebrauch bestimmt. Vor der Installation muss die Stromzufuhr am Hauptschalter unterbrochen werden. Eine fachgerechte Installation durch einen zertifizierten Elektriker wird empfohlen.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten die Hauptstromversorgung am Sicherungskasten aus.
- Die Nichtbeachtung der Installationsanweisungen kann zum Erlöschen der Garantie führen.
- Das Produkt muss gemäß den örtlichen Bau- und Elektrovorschriften installiert werden.
Lieferumfang und Werkzeuge

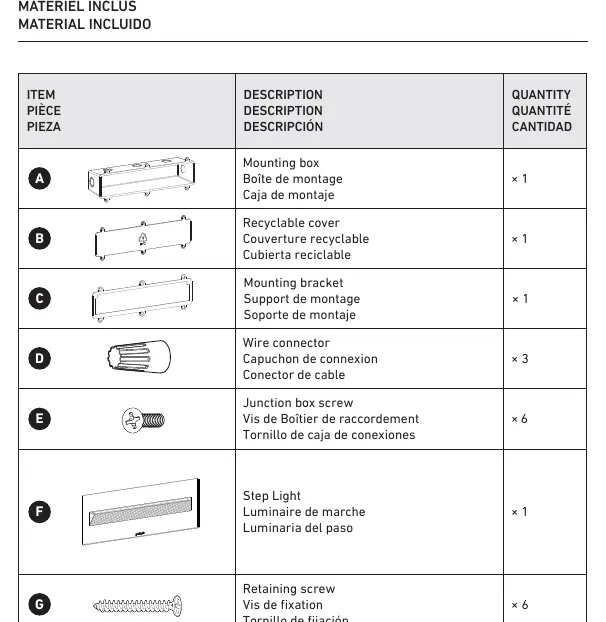

Stellen Sie sicher, dass alle Teile vorhanden sind: Montagebox, Abdeckung, Montagehalterung, Kabelverbinder, Schrauben, Stufenleuchte, Wandanker. Benötigte Werkzeuge: Schraubendreher, Bleistift, Bohrmaschine, 6,5 mm (1/4 Zoll) Bohrer, Dichtungsmasse.
Installation
Die Anleitung unterscheidet drei Installationsarten:
Installation in Beton
- Montagebox vorbereiten: Knock-out entfernen und PVC-Anschlussstück einschrauben.
- Abdeckung anbringen und Box gegen die Schalung positionieren.
- Beton gießen. Nach dem Aushärten Schalung und Abdeckung entfernen.
- Montagehalterung an der Box befestigen.
Installation in Holz
- Montagebox vorbereiten.
- Montagebox und Halterung an der Wand positionieren und verschrauben.
Installation in Trockenbauwände
- Montagebox vorbereiten.
- Mit einem Bleistift die Position an der Wand markieren.
- Dübel in die Löcher setzen, Montagebox und Halterung anbringen und verschrauben.
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß dem Schaltplan: Weiß (Neutralleiter N), Schwarz (Phase L) und das Erdungskabel (GND) mit den mitgelieferten Kabelverbindern.
Abschluss der Installation
Setzen Sie die Leuchte in die Montagebox ein, bis sie einrastet. Tragen Sie Dichtungsmasse auf, um das Gehäuse abzudichten. Wichtiger Hinweis: Lassen Sie die Unterseite unversiegelt, um einen Abflussbereich für eventuell eindringendes Wasser zu erhalten.
Kontakt
Artika For Living Inc., 1756, 50th Avenue, Montréal (Lachine), Québec, Canada H8T 2V5. Support: [email protected], Telefon: 1-866-661-9606 (Montag bis Freitag, 9 bis 17 Uhr EST).
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Wasserinfiltration
Lassen Sie die Unterseite der Leuchte unversiegelt, um einen Abflussbereich zu erhalten.
Stromschlaggefahr
Schalten Sie vor der Installation oder Wartung unbedingt die Hauptstromversorgung am Sicherungskasten aus.
Vor der Verwendung
- Hauptstromversorgung am Sicherungskasten ausschalten
- Alle im Lieferumfang enthaltenen Teile prüfen (Montagebox, Halterung, Schrauben, etc.)
- Benötigte Werkzeuge bereitlegen (Bohrer, Schraubendreher, Dichtungsmasse)
- Wandtyp bestimmen (Beton, Holz oder Trockenbau) für die korrekte Installationsmethode
Technische Daten in der Praxis
- 12ST-DS-MB10TE10
- Offizielle Modellnummer des Produkts
- Residential use only
- Nur für den privaten Wohngebrauch bestimmt
- Indoor or outdoor use
- Geeignet für die Montage im Innen- und Außenbereich
Abbildungen und Diagramme
- Schaltplan zeigt die Verbindung von Schwarz (L), Weiß (N) und Erdungskabel (GND) mittels Kabelverbindern.
- Installationsdiagramme zeigen die Montagebox-Vorbereitung und das Einrasten der Leuchte.
Modellkompatibilität
- Geeignet für Beton, Holz und Trockenbauwände.
