Schnellstartanleitung für die LED-Deckenleuchte Artika Skylight Pro 12 (Modell 12FLPR-SP3-MB). Erfahren Sie alles über die Installation, den elektrischen Anschluss und wichtige Sicherheitshinweise für den Innenbereich.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Anweisungen für die Installation und den Betrieb der LED-Deckenleuchte Artika Skylight Pro 12 (Modell 12FLPR-SP3-MB). Das Produkt ist ausschließlich für den Gebrauch in Innenräumen und für Wohnzwecke bestimmt. Es wird empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen, um die Einhaltung lokaler Bauvorschriften zu gewährleisten.

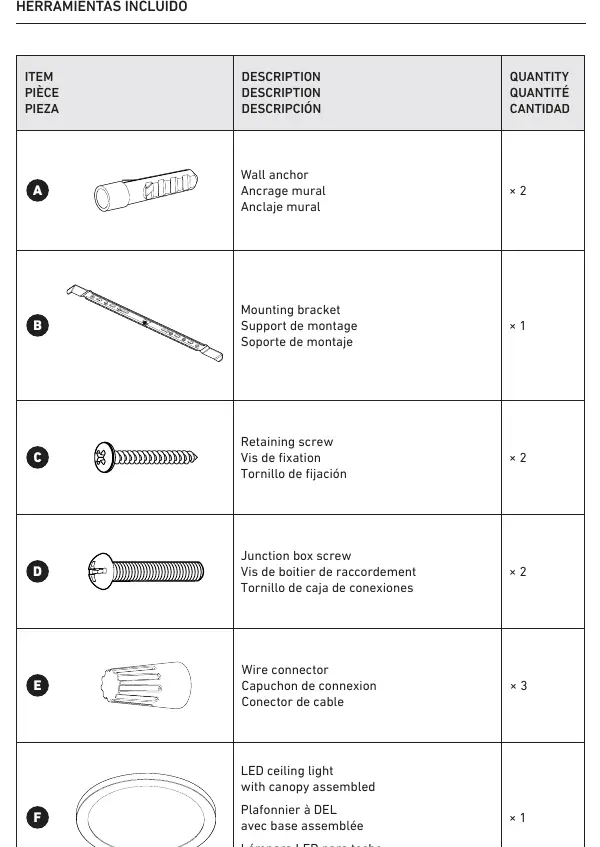

Lieferumfang
Stellen Sie vor Beginn der Installation sicher, dass alle folgenden Teile im Paket enthalten sind:
- Wanddübel (2 Stück)
- Montagehalterung (1 Stück)
- Befestigungsschrauben (2 Stück)
- Anschlussdosen-Schrauben (2 Stück)
- Drahtverbinder (3 Stück)
- LED-Deckenleuchte mit vormontiertem Baldachin (1 Stück)
Vorbereitung und Installation
Für die Installation benötigen Sie einen Schraubendreher, einen Bohrer und einen 6,5 mm (1/4 Zoll) Bohrer.

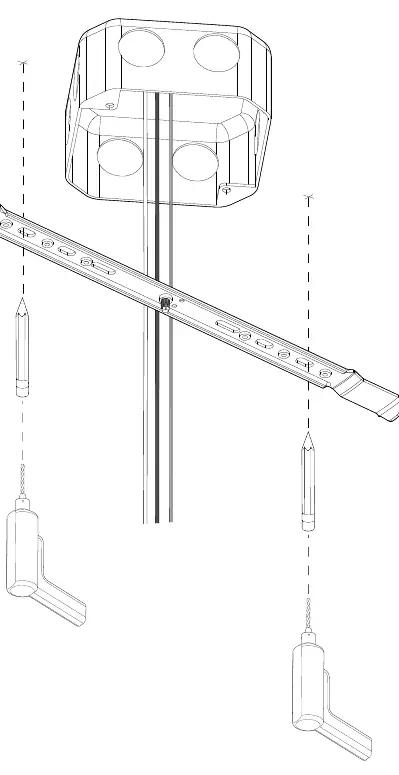

Montage der Halterung
- Schalten Sie die Stromzufuhr am Sicherungskasten aus, bevor Sie mit der Arbeit beginnen.
- Verwenden Sie die Montagehalterung als Schablone, um die Position der Löcher an der Decke zu markieren.
- Bohren Sie die Löcher und setzen Sie die Wanddübel ein.
- Befestigen Sie die Montagehalterung mit den entsprechenden Schrauben an der Anschlussdose.

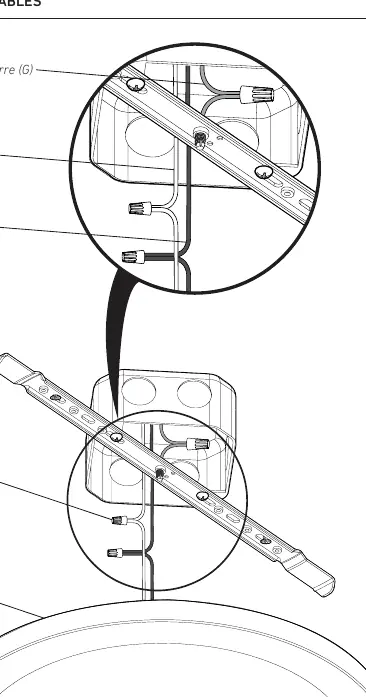

Elektrischer Anschluss
Verbinden Sie die Kabel der Leuchte mit den Kabeln der Anschlussdose unter Verwendung der mitgelieferten Drahtverbinder:
- Schließen Sie das schwarze Kabel (L) der Leuchte an das schwarze Kabel (L) der Stromquelle an.
- Schließen Sie das weiße Kabel (N) der Leuchte an das weiße Kabel (N) der Stromquelle an.
- Verbinden Sie das Erdungskabel (G) der Leuchte mit dem Erdungskabel der Stromquelle.

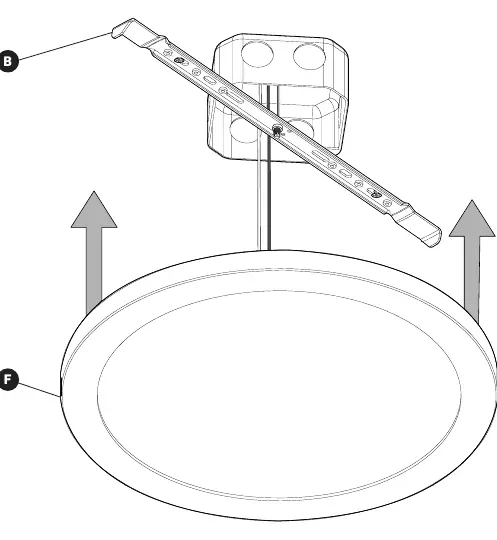

Abschluss der Installation
Nachdem die Kabel sicher verbunden sind, setzen Sie die Leuchte auf die Montagehalterung und drehen Sie sie, um sie in der endgültigen Position zu fixieren.
Sicherheitshinweise
Bei der Verwendung eines Dimmers muss dieser zwingend mit LED-Leuchten kompatibel sein. Unsachgemäße Installation oder Nichtbeachtung der Anweisungen kann zum Erlöschen der Garantie führen und stellt ein Sicherheitsrisiko dar.
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Leuchte flackert oder funktioniert nicht korrekt bei Verwendung eines Dimmers.
Stellen Sie sicher, dass der verwendete Dimmer explizit für LED-Leuchten geeignet ist.
Unsicherheit bei der elektrischen Installation.
Es wird dringend empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen.
Vor der Verwendung
- Stromzufuhr am Hauptschalter/Sicherungskasten ausschalten.
- Prüfen, ob alle Hardware-Teile (Dübel, Schrauben, Verbinder) vorhanden sind.
- Geeignetes Werkzeug (Schraubendreher, Bohrer) bereitlegen.
- Sicherstellen, dass der Montageort für den Innenbereich geeignet ist.
Technische Daten in der Praxis
- Einsatzbereich
- Nur für den Innenbereich und Wohngebrauch.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Zeichnungen zur Montage der Halterung an der Anschlussdose.
- Ein Schaltplan verdeutlicht die korrekte Verbindung der schwarzen (L), weißen (N) und Erdungskabel (G).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Dimmer müssen LED-kompatibel sein.
