Bedienungsanleitung für Artika Rayker 12" LED-Deckenleuchte 12FM-RAY-MT10TE10-J
Erfahren Sie, wie Sie die Artika Rayker 12" LED-Deckenleuchte (12FM-RAY-MT10TE10-J) sicher installieren, anschließen und die Farbtemperatur einstellen. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und Informationen...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Anweisungen für die Installation und den Betrieb der Artika Rayker 12" LED-Deckenleuchte. Es wird dringend empfohlen, das Produkt von einem zertifizierten Elektriker installieren zu lassen, da dies in einigen Regionen gesetzlich vorgeschrieben ist. Stellen Sie sicher, dass die Stromversorgung am Sicherungskasten unterbrochen ist, bevor Sie mit der Installation oder Wartung beginnen. Wenn Sie einen Dimmer verwenden, muss dieser zwingend mit LED-Leuchten kompatibel sein.

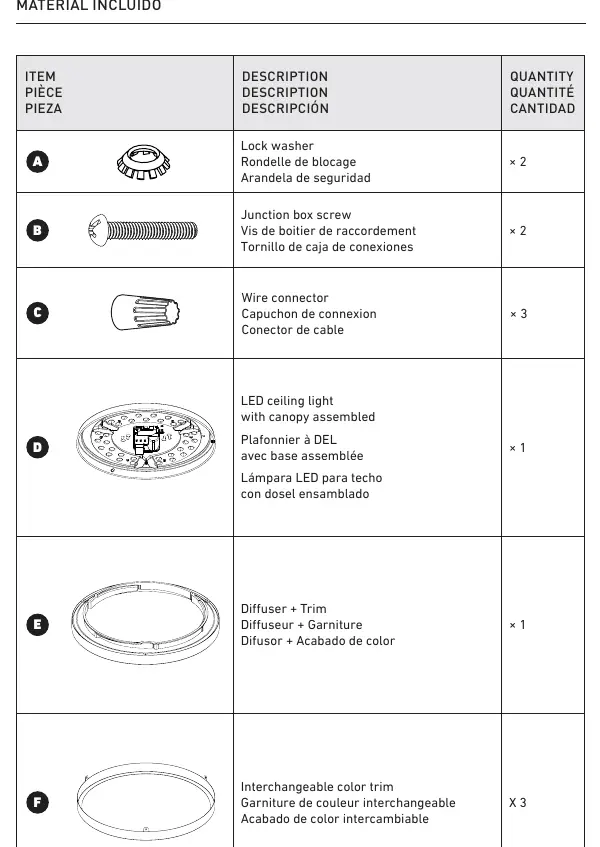

Lieferumfang
- LED-Deckenleuchte mit vormontiertem Gehäuse
- Diffusor mit Zierring
- 3x Austauschbare Farbzierringe
- 2x Sicherungsscheiben
- 2x Anschlussdosen-Schrauben
- 3x Kabelverbinder
Installation
- Vorbereitung: Schalten Sie den Strom am Hauptschalter aus.
- Montage der Basis: Befestigen Sie die Leuchtenbasis an der Anschlussdose unter Verwendung der mitgelieferten Sicherungsscheiben und Schrauben.

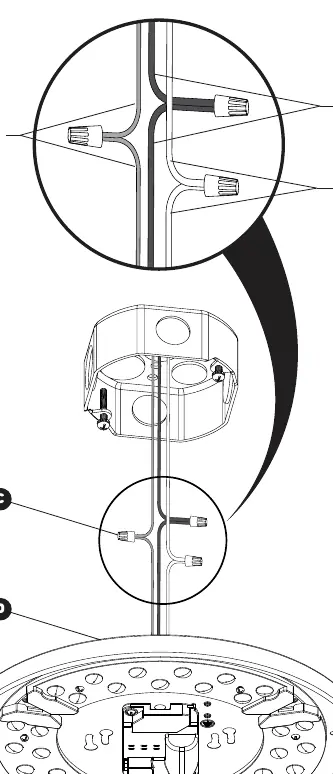

- Verkabelung: Verbinden Sie die Kabel der Leuchte mit den Hauskabeln mithilfe der Kabelverbinder: Schwarz (L) an Schwarz (L), Weiß (N) an Weiß (N) und das Erdungskabel (G) an das Erdungskabel.
- Befestigung: Drehen Sie die Leuchte in die Basis, um sie zu fixieren.
- Abschluss: Setzen Sie den Diffusor und den gewünschten Zierring auf die Leuchte.

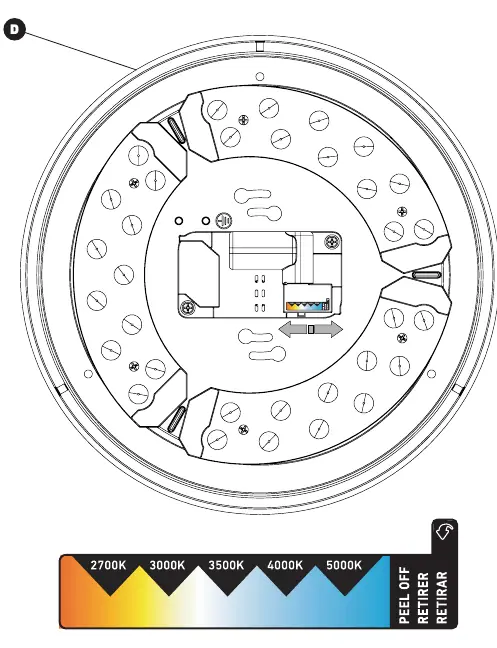

Einstellung der Farbtemperatur
Die Leuchte verfügt über eine "Selectable White Technology". Auf der Innenseite der Leuchte befindet sich ein Schalter, mit dem Sie die Farbtemperatur zwischen 2700K, 3000K, 3500K, 4000K und 5000K einstellen können. Stellen Sie die gewünschte Temperatur ein, bevor Sie den Diffusor endgültig montieren.

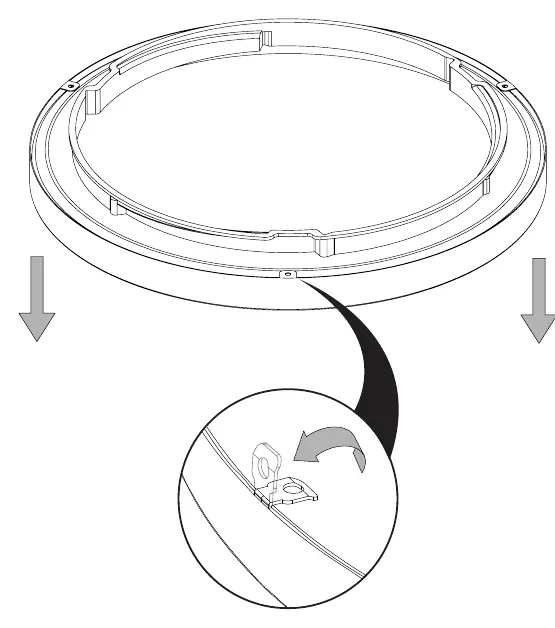

Montage der Zierringe
Die Leuchte wird mit austauschbaren Farbzierringen geliefert. Um diese zu wechseln, lösen Sie die Halteklammern am Rand der Leuchte, entfernen den aktuellen Ring und setzen den neuen Ring ein, indem Sie die Klammern wieder einrasten lassen.
Kontakt
Artika For Living Inc., 800, Boulevard Hymus, Saint-Laurent (Québec) H4S 0B5, Canada. Telefon: 1-866-661-9606, E-Mail: [email protected]. Kundendienst ist von Montag bis Freitag, 9:00 bis 17:00 Uhr EST erreichbar.
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Leuchte flackert oder funktioniert nicht korrekt bei Verwendung eines Dimmers.
Stellen Sie sicher, dass der verwendete Dimmer explizit für LED-Leuchten geeignet ist.
Beschädigtes externes Kabel.
Das Kabel darf nur vom Hersteller, einem Servicepartner oder einer qualifizierten Person ausgetauscht werden.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Prüfen, ob der Dimmer LED-kompatibel ist (falls vorhanden).
- Einen Schraubendreher für die Montage bereithalten.
- Farbtemperatur am Schalter der Leuchte vor der Endmontage wählen.
Technische Daten in der Praxis
- Selectable White Technology
- Einstellbare Farbtemperatur in 5 Stufen: 2700K, 3000K, 3500K, 4000K, 5000K.
Abbildungen und Diagramme
- Verkabelung: Schwarz (L) zu Schwarz (L), Weiß (N) zu Weiß (N), Erdung (G) zu Erdung (G).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nur für den Wohnbereich geeignet.
- Nicht im Freien verwenden.
