Bedienungsanleitung für LED-Deckenleuchte Artika 10FM-WO
Erfahren Sie, wie Sie die Artika 10FM-WO LED-Deckenleuchte sicher installieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und Informationen zur Kompatibilität mit Dimmern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Anweisungen für die Installation und den Betrieb der Artika 10FM-WO LED-Deckenleuchte. Bitte lesen Sie diese sorgfältig durch, bevor Sie mit der Installation beginnen. Es wird empfohlen, das Produkt von einem zertifizierten Elektriker installieren zu lassen, da dies in einigen Regionen gesetzlich vorgeschrieben ist. Die Leuchte ist ausschließlich für den Innenbereich bestimmt. Wenn Sie einen Dimmer verwenden, muss dieser zwingend mit LED-Leuchten kompatibel sein.
Sicherheitshinweise
- Stromschlaggefahr: Schalten Sie vor der Installation oder Wartung unbedingt den Hauptstrom am Sicherungskasten ab.
- Nicht im Freien verwenden.
- Bei Nichtbeachtung der Installations- oder Bedienungsanleitung erlischt die Garantie.

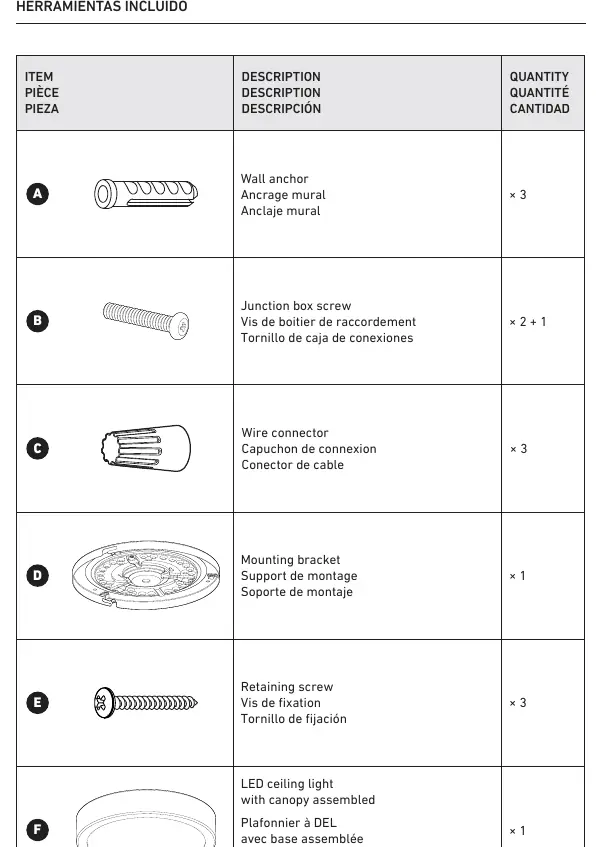

Lieferumfang
Überprüfen Sie vor der Installation, ob alle Teile vorhanden sind:
- A: 3x Wanddübel
- B: 2+1x Anschlussdosenschrauben
- C: 3x Kabelverbinder
- D: 1x Montagehalterung
- E: 3x Befestigungsschrauben
- F: 1x LED-Deckenleuchte mit vormontiertem Baldachin
Installation
Für die Installation benötigen Sie einen Schraubendreher, einen Bohrer mit 6,5 mm (1/4 Zoll) Bohrer, einen Bleistift und eine Leiter.

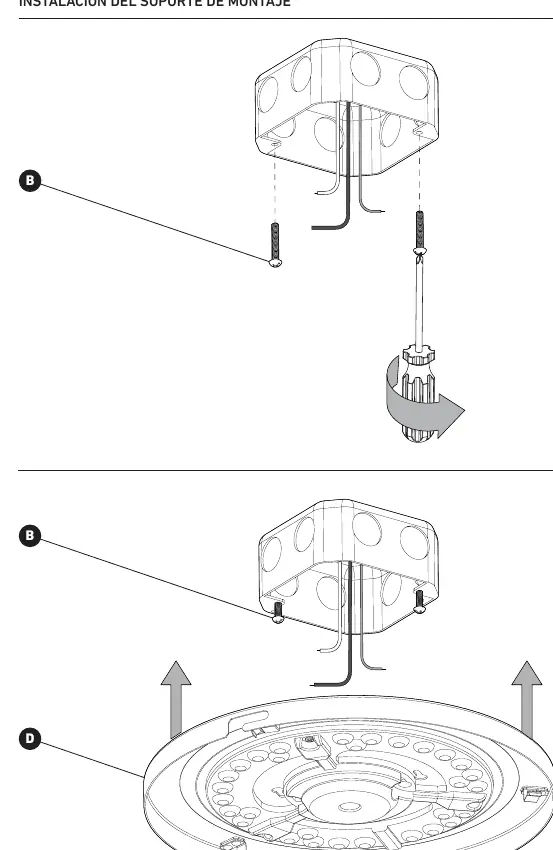

Schritt 1: Montagehalterung anbringen
Befestigen Sie die Montagehalterung (D) mit den Schrauben (B) an der Deckenanschlussdose. Markieren Sie bei Bedarf die Bohrlöcher für die Dübel (A), bohren Sie diese und setzen Sie die Dübel ein.

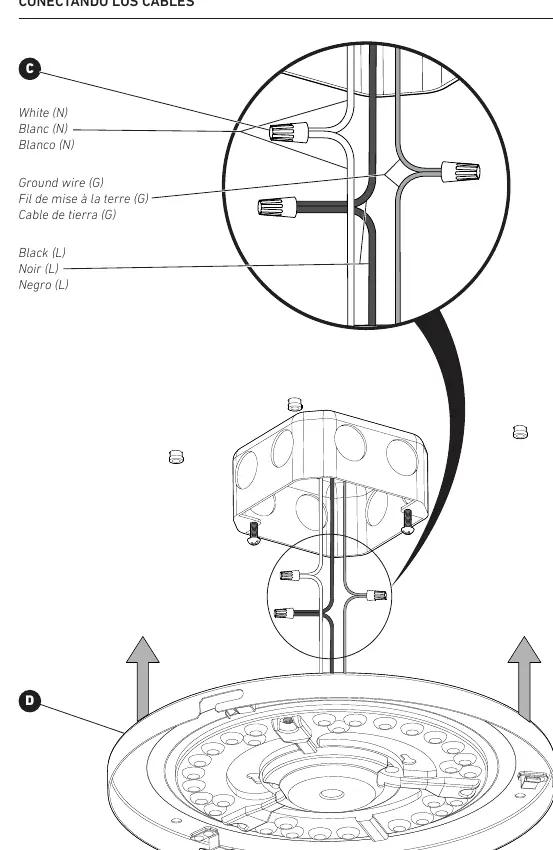

Schritt 2: Kabel anschließen
Verbinden Sie die Kabel der Leuchte mit den Kabeln der Anschlussdose mithilfe der Kabelverbinder (C):
- Schwarzes Kabel (L) an das stromführende Kabel.
- Weißes Kabel (N) an das Neutralleiterkabel.
- Erdungskabel (G) an das Erdungskabel der Hausinstallation.

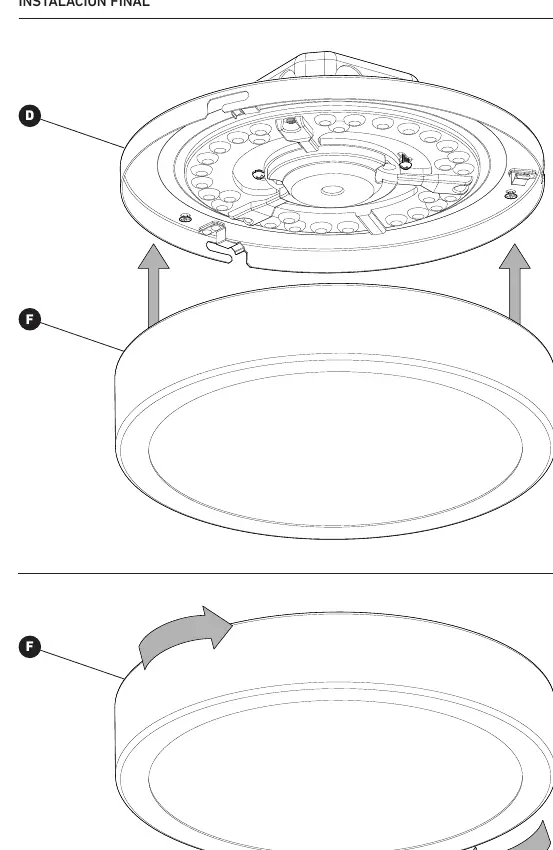

Schritt 3: Endmontage
Setzen Sie die Leuchte (F) auf die Montagehalterung (D) und befestigen Sie diese mit den Schrauben (E). Drehen Sie die Leuchte, um sie sicher zu verriegeln.
Wartung und Reinigung
Verwenden Sie zur Reinigung keine scheuernden Reinigungsmittel, alkoholhaltige Mittel oder Lösungsmittel, da diese die Oberfläche beschädigen können. Verwenden Sie ein weiches Tuch.
Kontakt zum Kundendienst
Bei Fragen oder Problemen erreichen Sie den Kundendienst unter:
Telefon: 1-866-661-9606E-Mail: [email protected]: www.artika.com
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Leuchte flackert oder funktioniert nicht korrekt
Überprüfen Sie, ob der verwendete Dimmer explizit für LED-Leuchten geeignet ist. Stellen Sie sicher, dass alle Kabelverbindungen fest sitzen.
Stromschlaggefahr bei der Installation
Schalten Sie vor Beginn der Arbeiten den Hauptstromkreis am Sicherungskasten vollständig ab.
Vor der Verwendung
- Hauptstrom am Sicherungskasten ausschalten.
- Prüfen, ob der Dimmer (falls vorhanden) LED-kompatibel ist.
- Benötigte Werkzeuge bereitlegen: Schraubendreher, Bohrer (6,5 mm), Bleistift.
- Lieferumfang auf Vollständigkeit prüfen (Dübel, Schrauben, Kabelverbinder).
- Sicherstellen, dass die Montagefläche für das Gewicht der Leuchte geeignet ist.
Technische Daten in der Praxis
- LED-kompatibler Dimmer
- Die Leuchte benötigt einen Dimmer, der für LED-Technologie ausgelegt ist, um Flackern oder Schäden an der Elektronik zu vermeiden.
Abbildungen und Diagramme
- Die Anleitung enthält ein detailliertes Schaltbild für den korrekten Anschluss der schwarzen (L), weißen (N) und Erdungskabel (G) mittels Kabelverbindern.
- Die Zeichnungen veranschaulichen die schrittweise Montage der Halterung an der Deckenanschlussdose.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Außenbereich geeignet.
- Installation durch einen zertifizierten Elektriker wird empfohlen.
