Installationsanleitung für American Lighting Association 71265-66 Außenwandleuchte
Erfahren Sie, wie Sie die American Lighting Association 71265-66 Außenwandleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Verkabelung, Montage und Abdichtung für den Außenbereich.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation der Außenwandleuchte 71265-66, einschließlich der elektrischen Verkabelung, der Montage an der Wand und des Einsetzens des Leuchtmittels. S. 1
Wichtigste Schritte
- Strom am Sicherungskasten oder Schutzschalter ausschalten. S. 1
- Montageplatte (B) mit den Schrauben (F) an der Anschlussdose (A) befestigen. S. 1
- Elektrische Kabel gemäß Abbildung 2 anschließen. S. 1
- Rückplatte (G) mit Silikondichtmittel gegen Feuchtigkeit abdichten. S. 1
- Leuchtmittel (bis zu 60 Watt) einsetzen. S. 1
Erste Inbetriebnahme
- Nach der Installation Strom wieder einschalten und die Leuchte testen. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel-Sockel | Medium base | Erforderlicher Sockeltyp für das Leuchtmittel | S. 1 |
| Maximale Leistung | 60 Watt | Maximale zulässige Wattzahl pro Leuchtmittel | S. 1 |
| Einsatzbereich | Wet location | Für feuchte Umgebungen geeignet | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Leuchte ist für den Einsatz an feuchten Standorten (Wet Location) gemäß ETL-Zertifizierung geeignet. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten oder Schutzschalter zwingend unterbrochen werden. Arbeiten Sie nur, wenn Sie über ausreichende Fachkenntnisse verfügen; andernfalls ziehen Sie einen qualifizierten Elektriker hinzu.
Vorbereitung und Montage
Packen Sie alle Teile vorsichtig aus und stellen Sie sicher, dass keine Kleinteile verloren gehen. Die Montage erfolgt in folgenden Schritten:
- Entfernen Sie die alte Leuchte und die zugehörige Montagehalterung.
- Befestigen Sie die Montageplatte (B) mit den Schrauben (F) an der Anschlussdose. Achten Sie darauf, dass die Seite mit der Markierung "GND" nach außen zeigt.
- Setzen Sie die Backplate (G) über die Montageplatte (B) und sichern Sie diese mit den zwei Schrauben (C).
Elektrischer Anschluss
Der Anschluss muss gemäß den lokalen Vorschriften erfolgen:
- Verbinden Sie die Kabel wie in der Abbildung (Fig. 2) dargestellt mit den mitgelieferten Verbindern (E).
- Schließen Sie das Erdungskabel der Leuchte an das Erdungskabel der Anschlussdose (grün oder blankes Kupfer) an. Falls kein Erdungskabel in der Dose vorhanden ist, verbinden Sie das Erdungskabel der Leuchte direkt mit der Montageplatte (B) unter Verwendung der grünen Schraube (D).
- Verstauen Sie die Kabel nach dem Anschluss sorgfältig in der Anschlussdose.
Abdichtung und Wartung
Um das Eindringen von Feuchtigkeit in die Anschlussdose zu verhindern, ist eine Abdichtung erforderlich:
- Verwenden Sie klares Silikon, um die Außenseite der Backplate (G) dort abzudichten, wo sie auf die Wand trifft.
- Wichtig: Lassen Sie an der Unterseite eine Lücke in der Versiegelung, damit Feuchtigkeit entweichen kann.
- Für den Leuchtmittelwechsel oder die Reinigung: Lösen Sie die Schrauben (L) und entfernen Sie die Dichtungen (M), um die Abdeckung (K) abzunehmen. Setzen Sie das Glas (J) ein und befestigen Sie die Abdeckung wieder.
- Verwenden Sie maximal ein Leuchtmittel mit 60 Watt (Medium Base) oder ein entsprechendes CFL/LED-Leuchtmittel. Überschreiten Sie niemals die maximale Wattzahl.
Praktische Hilfe
Typische Probleme
Feuchtigkeit dringt in die Anschlussdose ein.
Tragen Sie Silikonversiegelung um die Backplate auf, lassen Sie jedoch an der Unterseite eine Lücke für den Feuchtigkeitsabfluss.
Kurzschlussgefahr bei der Installation.
Stellen Sie sicher, dass alle Kabelverbinder fest sitzen und keine blanken Drähte aus den Verbindern ragen.
Vor der Verwendung
- Strom am Sicherungskasten vollständig abschalten.
- Montageplatte (B) mit 'GND'-Markierung nach außen montieren.
- Erdungskabel korrekt anschließen (an Haus-Erdung oder Montageplatte).
- Silikonversiegelung an der Backplate anbringen (unten offen lassen).
- Maximal 60W Leuchtmittel verwenden.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

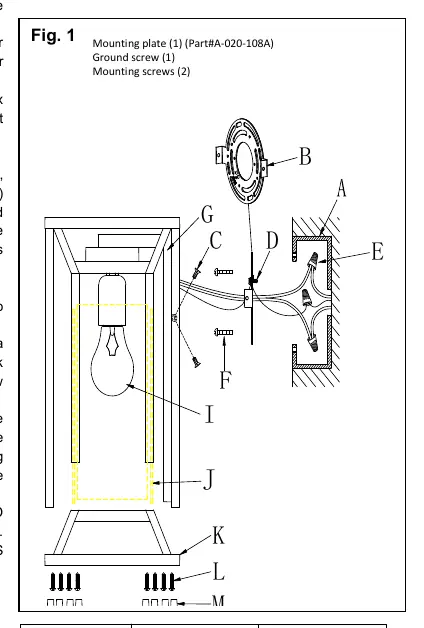

- Fig 1: Explosionszeichnung der Montagekomponenten und Reihenfolge der Teile.
- Fig 2: Schaltplan für den korrekten Anschluss der Stromkabel.
- Fig 3: Anleitung zum korrekten Auftragen der Silikonversiegelung an der Backplate.
Modellkompatibilität
- Geeignet für feuchte Standorte (Wet Location).
- Kompatibel mit Medium Base Leuchtmitteln (Glühbirne, CFL oder LED).
