Installationsanleitung für Allen + Roth Double Fixed Brackets FSI 1504
Erfahren Sie, wie Sie die Allen + Roth Double Fixed Brackets (Modell FSI 1504) korrekt montieren. Diese Anleitung enthält Schritte zur Wandmontage, Werkzeugliste und Informationen zu kompatiblen Vorhangstangengrößen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Wandmontage der Allen + Roth Double Fixed Brackets (FSI 1504) und die Anpassung an verschiedene Vorhangstangendurchmesser mittels beiliegender Einsätze. S. 1, 2
Wichtigste Schritte
- Wandmontage der Halterungen S. 2
- Anpassung an Stangendurchmesser S. 2
Wartung und Reset
- Reinigung S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Montagezeit | 10 Minuten | Geschätzte Zeit für die Installation. | S. 1 |
Wo es im PDF steht
- Vorbereitung und Pflege S. 1
- Installationsschritte S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanleitung für die Allen + Roth Double Fixed Brackets (Modell FSI 1504). Die Halterungen sind für die Wandmontage konzipiert und unterstützen verschiedene Vorhangstangendurchmesser durch den Einsatz von Adaptern.
Vorbereitung und Werkzeuge
Stellen Sie vor Beginn der Montage sicher, dass alle Teile vorhanden sind. Vergleichen Sie den Inhalt des Pakets mit der beiliegenden Liste. Wenn Teile fehlen oder beschädigt sind, beginnen Sie nicht mit der Montage.
Benötigte Werkzeuge (nicht im Lieferumfang enthalten):
- Bohrmaschine
- 3/16 Zoll (ca. 4,8 mm) Bohrer
- Bleistift
- Wasserwaage
- Leiter
Die geschätzte Montagezeit beträgt ca. 10 Minuten.
Installationsschritte
- Positionierung: Verwenden Sie die Halterung als Schablone, um die gewünschte Höhe an der Wand zu bestimmen und die Position der Befestigungsschrauben zu markieren.
- Bohren: Entfernen Sie die Halterung von der Wand. Bohren Sie an den markierten Stellen ein Loch mit einem 3/16 Zoll Bohrer und setzen Sie die Wanddübel ein (Hinweis: Dübel sind nicht für alle Wandtypen erforderlich).

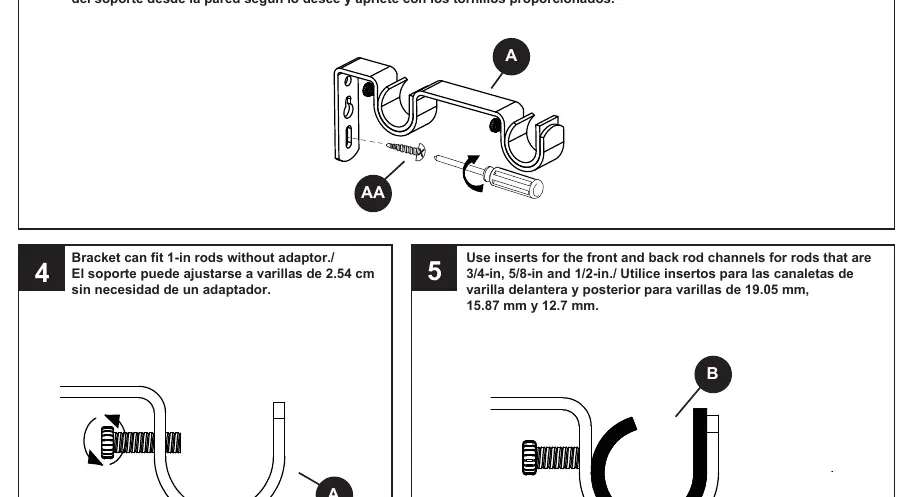

- Befestigung: Befestigen Sie die Halterung mit den mitgelieferten Schrauben an der Wand. Passen Sie anschließend den Abstand der Halterung von der Wand nach Wunsch an und ziehen Sie die Schrauben fest.

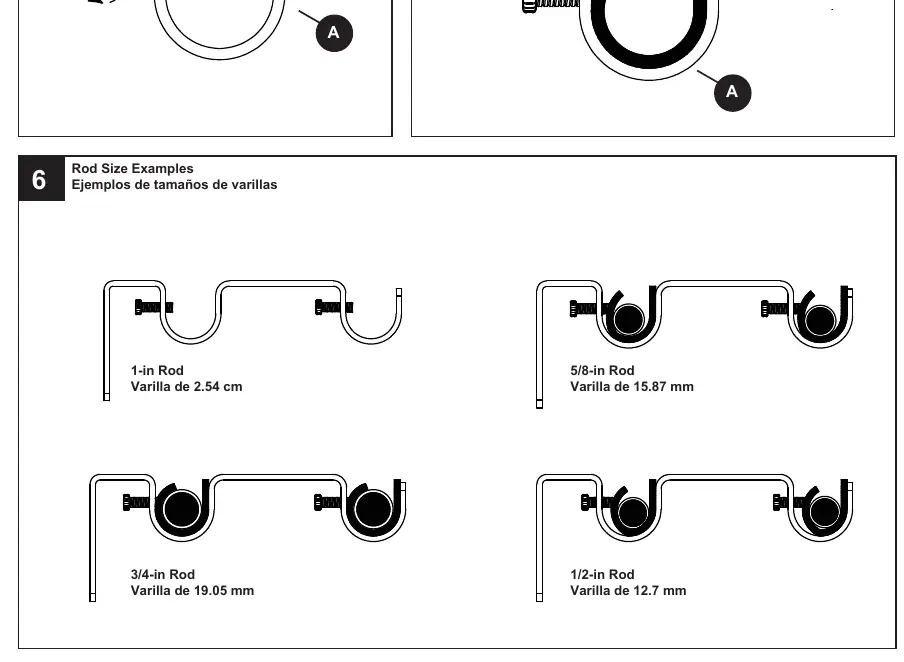

Kompatibilität der Vorhangstangen
Die Halterungen können an verschiedene Stangendurchmesser angepasst werden:
- 1 Zoll (2,54 cm): Kann ohne Adapter verwendet werden.
- 3/4 Zoll (19,05 mm), 5/8 Zoll (15,87 mm) und 1/2 Zoll (12,7 mm): Verwenden Sie die beiliegenden Einsätze für die vorderen und hinteren Stangenkanäle.
Pflege und Wartung
- Reinigen Sie die Halterungen nur mit einem weichen Tuch.
- Verwenden Sie keine scheuernden Reinigungsmittel, Lösungsmittel oder Polituren, da diese die Oberfläche beschädigen können.
Praktische Hilfe
Typische Probleme
Die Vorhangstange sitzt locker in der Halterung.
Überprüfen Sie, ob Sie den korrekten Einsatz für den Durchmesser Ihrer Stange (1/2, 5/8, 3/4 Zoll) verwendet haben oder ob die Stange 1 Zoll misst und ohne Adapter verwendet werden sollte.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit (Halterungen, Schrauben, Dübel).
- Stellen Sie sicher, dass ein 3/16 Zoll Bohrer vorhanden ist.
- Markieren Sie die Bohrlöcher präzise mit einem Bleistift.
- Prüfen Sie die Wandbeschaffenheit, um zu entscheiden, ob die mitgelieferten Dübel benötigt werden.
Technische Daten in der Praxis
- Kompatible Stangendurchmesser
- Unterstützt 1 Zoll, 3/4 Zoll, 5/8 Zoll und 1/2 Zoll Stangen.
Abbildungen und Diagramme
- Die Anleitung zeigt die Verwendung der Halterung als Markierungshilfe.
- Es wird illustriert, wie die Einsätze in die Kanäle der Halterung für kleinere Stangendurchmesser eingesetzt werden.
