Installations- und Bedienungsanleitung für AGS Merlin 1000SW+ Isolationssteuerung

Vollständiger Leitfaden für die AGS Merlin 1000SW+ Isolationssteuerung. Erfahren Sie alles über die fachgerechte Montage, Verkabelung, Konfiguration der Schaltereinstellungen, LED-Statusanzeigen und Wartung des Systems.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die AGS Merlin 1000SW+ ist ein System zur Gasdruckprüfung sowie zur Isolierung von Strom- und Wasserversorgung, das speziell für Bildungseinrichtungen und Labore entwickelt wurde. Die Installation muss zwingend durch einen lizenzierten und versicherten Fachbetrieb erfolgen. Das System ermöglicht Lehrkräften die Kontrolle über Gas-, Elektro- und Wasseranschlüsse mittels eines abschließbaren Schlüsselschalters und Touch-Sensoren.

Installation und Montage

Das Panel ist für die Wandmontage konzipiert und sollte in einer Höhe von 48 bis 60 Zoll (ca. 122-152 cm) über dem Boden angebracht werden. Stellen Sie sicher, dass die Wandfläche flach ist, um eine Verformung der Basis zu vermeiden.

Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4
Übersicht der Platinenanschlüsse
Übersicht der Platinenanschlüsse

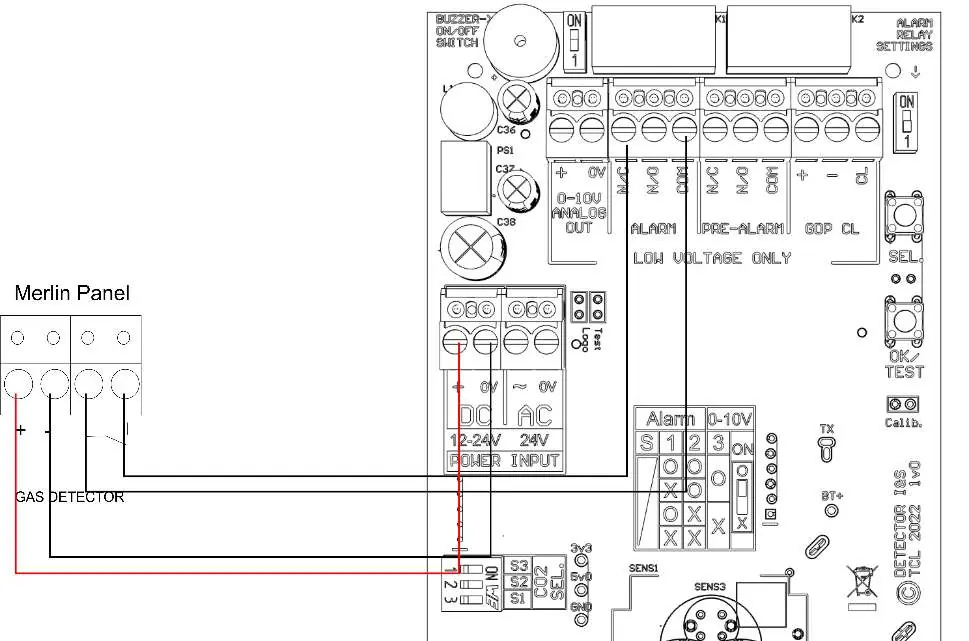

Verkabelung der Gasdetektoren
Verkabelung der Gasdetektoren

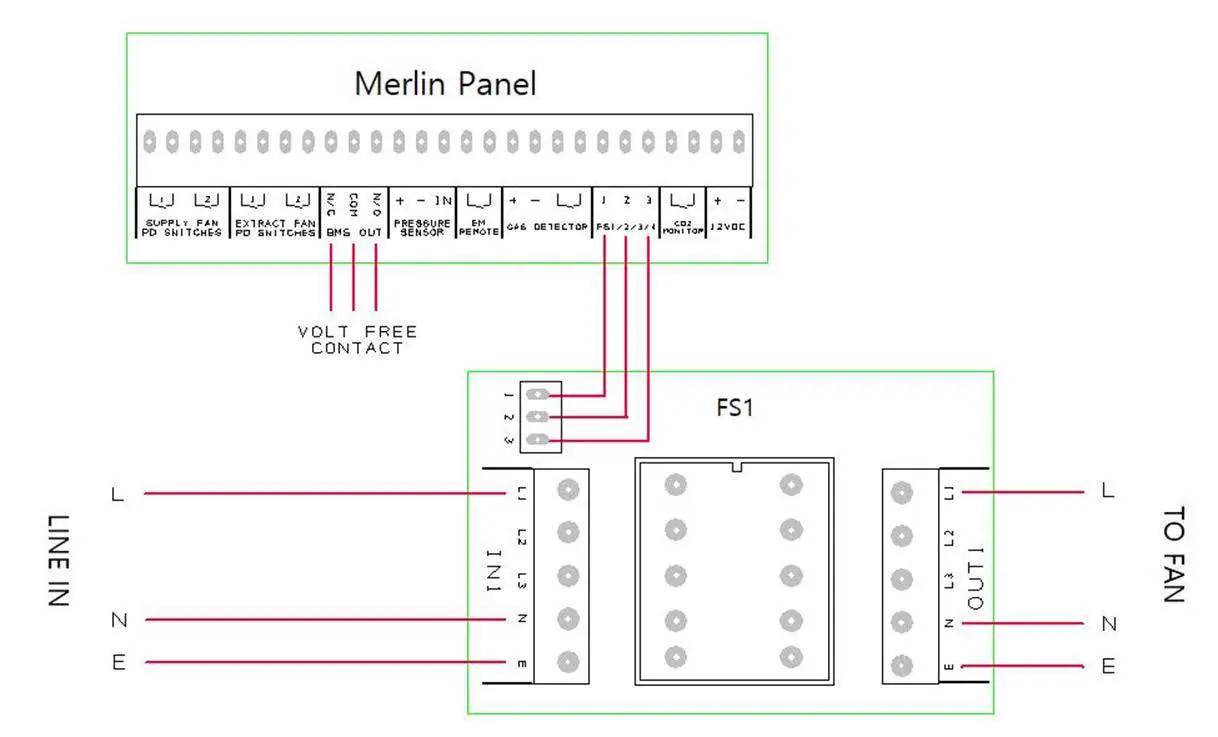

Anschluss von Lüfterschaltern (FS1)
Anschluss von Lüfterschaltern (FS1)

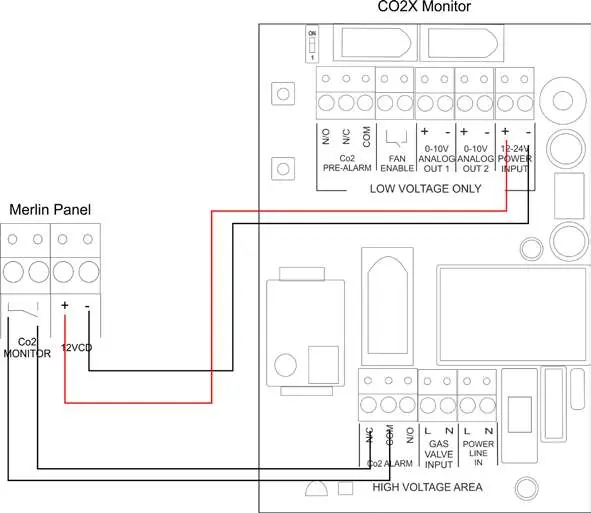

Anschluss des CO2-Monitors
Anschluss des CO2-Monitors
  • Vorbereitung: Entfernen Sie die Frontabdeckung durch Lösen der vier Eckschrauben mit dem mitgelieferten Steckschlüssel.
  • Verkabelung: Verwenden Sie für die Kabeleinführung 20mm-Verschraubungen. Achten Sie darauf, dass alle Teile der Installation eine Mindest-Brandschutzklasse von UL94v-2 aufweisen.
  • Stromversorgung: Schließen Sie 110-120V AC an die Klemmen [POWER / LINE IN] an und sichern Sie diese mit 3A ab.
  • Ausgänge: Das System bietet Anschlüsse für Gas-Magnetventile, elektrische Schütze und Wasser-Magnetventile.
  • Sensoren: Der Drucksensor wird in den nachgeschalteten Anschluss des Gas-Magnetventils geschraubt (Verkabelung: Rot [+], Schwarz [-], Blau [IN]).

Schaltereinstellungen

Auf der Platine befinden sich verschiedene Schalter zur Konfiguration:

  • Auto Reset: Legt fest, ob das System nach einem Stromausfall manuell (Standard) oder automatisch neu startet.
  • BMS Integration: Konfiguriert die Signalisierung an das Gebäudeleitsystem (BMS) bei Gasbetrieb oder Störungen.
  • Gas Fill & Prove Time: Einstellung der Zeit für das Befüllen der Gasleitung und die Dichtheitsprüfung (Standard: 5s Füllen / 30s Prüfen).
  • Automatic Shut Down Timer: Konfiguration der Zeit bis zur automatischen Abschaltung (2, 4, 8 Stunden oder deaktiviert).
  • Utility Shutdown Selection: Legt fest, ob bei einer automatischen Abschaltung auch Strom- und Wasseranschlüsse getrennt werden sollen.

Betrieb und LED-Anzeigen

Nach dem Einschalten des Schlüsselschalters haben Sie 10 Sekunden Zeit, um die gewünschten Dienste (Gas, Elektro, Wasser) über die entsprechenden Tasten zu aktivieren. Die LEDs geben Auskunft über den Systemstatus:

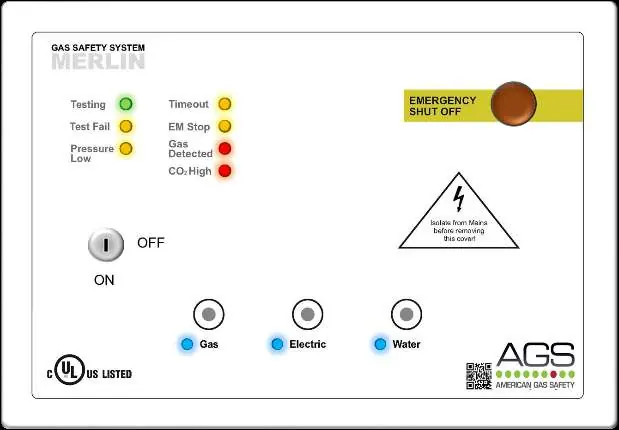

Frontpanel der Steuerung
Frontpanel der Steuerung
  • Gas/Electric/Water: Leuchten bei aktivem Dienst.
  • Testing: Leuchtet grün während der Dichtheitsprüfung (ca. 30 Sek.).
  • Test Fail: Leuchtet bernsteinfarben bei erkanntem Gasleck.
  • Pressure Low: Leuchtet bernsteinfarben, wenn der Druck unter 0,17 psi fällt.
  • Timeout: Leuchtet bei erfolgter automatischer Abschaltung.
  • EM Stop: Leuchtet bei aktiviertem Not-Aus.

Wartung und Prüfung

Halten Sie das Panel sauber, indem Sie Staub regelmäßig mit einem leicht feuchten Tuch entfernen. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Sprühen Sie keine Aerosole (Haarspray, Deos) in die Nähe des Geräts. Führen Sie alle 12-18 Monate einen sogenannten 'Bump Test' durch, um sicherzustellen, dass die Gasdetektoren korrekt auf das Zielgas reagieren.

Praktische Hilfe

Typische Probleme

Gasventil schließt nicht oder System zeigt Fehler

Prüfen Sie, ob der Druck unter 0,17 psi gefallen ist (Gasleck-Verdacht) oder ob ein Not-Aus-Taster aktiviert wurde.

Panel piept beim Einschalten und CO2-LED blinkt 3-mal

Dies zeigt an, dass der CO2-Monitor-Anschluss deaktiviert ist, da kein Gerät angeschlossen wurde.

Dienste lassen sich nicht einschalten

Die Tasten sind nur innerhalb von 10 Sekunden nach dem Einschalten des Schlüsselschalters aktiv. Schalten Sie den Schlüssel aus und wieder ein.
